مبدل حرارتی تجهیزی است برای انتقال گرما بین دو سیال بدون مخلوطشدن آنها. سه نوع پرکاربرد در صنعت عبارتاند از مبدل صفحهای (فشرده و پرراندمان)، پوسته و لوله (مقاوم در برابر فشار و دمای بالا) و هواخنک (مناسب مناطق کمآب). انتخاب مدل درست به نوع سیال، دما، فشار و فضای نصب بستگی دارد و قیمت آنها بسته به جنس، ظرفیت و برند از حدود ۱۰ میلیون تا بیش از ۵۰۰ میلیون تومان متغیر است. در ادامه، هر مورد را با جزئیات فنی و راهنمای خرید بررسی میکنیم.
فهرست مطالب
مبدل حرارتی چیست و چگونه کار میکند؟
مبدل حرارتی دستگاهی است که حرارت را بین دو یا چند سیال — مثلاً یک مایع و یک گاز — جابهجا میکند، بدون اینکه آن سیالها با هم مخلوط شوند. همین ویژگی ساده باعث شده این تجهیز در قلب بسیاری از خطوط تولید صنعتی جا بگیرد، چون هم انرژی را بهینه مصرف میکند و هم هزینهٔ عملیاتی را پایین میآورد.
اصل کار آن روی اختلاف دما بنا شده: یک سیال گرمتر و دیگری سردتر است، و گرما از سمت گرم به سمت سرد عبور میکند تا دو سیال به تعادل حرارتی نزدیک شوند. این فرایند در نیروگاهها، پالایشگاههای نفت و گاز، صنایع پتروشیمی و حتی خطوط تولید مواد غذایی به شکل روزمره تکرار میشود.
مبدلهای حرارتی بر اساس نوع جریان سیال، ساختار داخلی و جنس موادشان به دستههای مختلفی تقسیم میشوند که هرکدام برای شرایط عملیاتی خاصی طراحی شدهاند؛ در ادامه سه نوع اصلی را از نزدیک بررسی میکنیم.
انواع مبدلهای حرارتی صنعتی

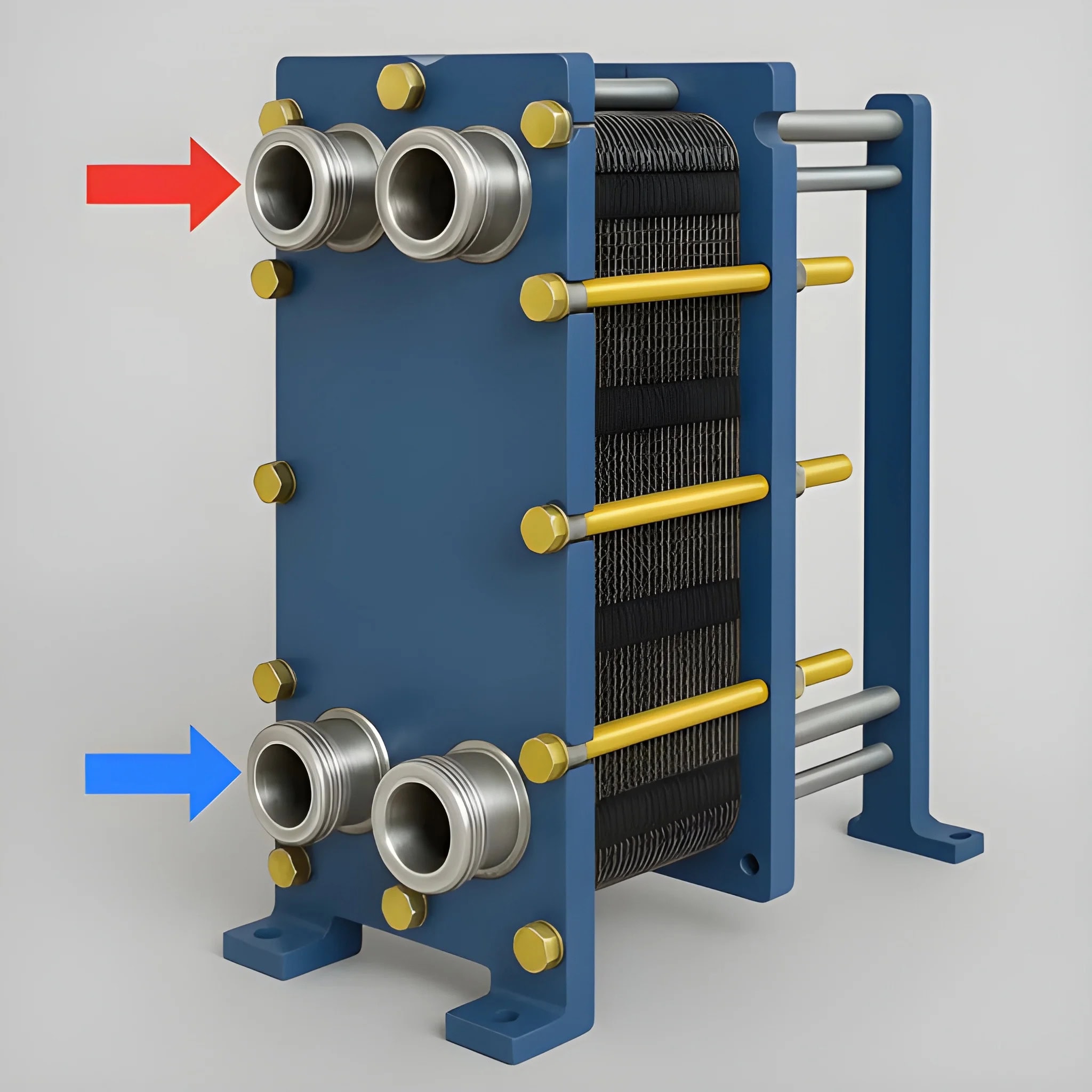

۱. مبدل حرارتی صفحهای
مبدلهای حرارتی صفحهای از چند لایه صفحهٔ فلزی نازک تشکیل شدهاند که سیالات در دو طرف هر صفحه در جهت مخالف جریان پیدا میکنند. همین چینش، سطح تماس زیادی در حجمی کوچک ایجاد میکند و راندمان حرارتی را بهشکل محسوسی بالا میبرد.
- مزایا: راندمان بالا، اشغال فضای کم، نصب و نگهداری آسان.
- معایب: محدودیت در تحمل فشار و دمای عملیاتی بسیار بالا.
- کاربردها: تهویهٔ مطبوع، تبرید صنعتی، صنایع غذایی و دارویی.
۲. مبدل حرارتی پوسته و لوله
یکی از رایجترین و اثباتشدهترین انواع، مبدلهای حرارتی پوسته و لوله هستند؛ ساختاری متشکل از دستهای لوله در داخل یک پوستهٔ استوانهای که توانایی کار در فشار و دمای بالا را دارد و همین موضوع آن را به گزینهٔ اول بسیاری از صنایع سنگین تبدیل کرده است.
- مزایا: تحمل فشار و دمای بالا، عمر مفید طولانی.
- معایب: هزینهٔ اولیهٔ بیشتر و نیاز به فضای نصب بزرگتر.
- کاربردها: نفت و گاز، پتروشیمی، نیروگاهها.
۳. مبدل حرارتی هواخنک
در مناطقی که دسترسی به آب محدود است، مبدلهای هواخنک جای مبدلهای آبخنک را میگیرند؛ این دستگاهها بهجای آب از جریان هوای محیط برای دفع حرارت استفاده میکنند و همین ویژگی آنها را برای مناطق خشک و کمآب مناسب کرده است.
- مزایا: بینیازی نسبی از آب، مناسب مناطق خشک.
- معایب: نیاز به تهویهٔ مناسب و جریان هوای بالا.
- کاربردها: نیروگاههای تولید برق، خنککاری در صنایع پتروشیمی.
چگونه مبدل حرارتی مناسب را انتخاب کنیم؟
انتخاب درست مبدل حرارتی یک تصمیم فنی است، نه فقط یک خرید. باید چند فاکتور را همزمان کنار هم گذاشت: نوع سیال، دمای عملیاتی، فشار کاری، میزان انتقال حرارت موردنیاز و شرایط محیط نصب.
- نوع سیال: ترکیب شیمیایی سیالات و احتمال خوردگی آنها را بررسی کنید.
- شرایط عملیاتی: محدودهٔ دما و فشار، نوع مبدل مناسب را مشخص میکند.
- فضای نصب: مبدلهای صفحهای معمولاً فضای کمتری میگیرند.
- هزینهٔ عملیاتی: برخی مدلها هزینهٔ تعمیر و نگهداری کمتری دارند.
مشورت با متخصصین تیوان مبدل ویرا و بررسی برندهای معتبر، ریسک انتخاب اشتباه را بهحداقل میرساند.
راهنمای خرید مبدل حرارتی
برای خرید یک مبدل حرارتی مطمئن، این مسیر را دنبال کنید:
- تحلیل نیاز: نوع و مشخصات دقیق سیالات موردنیاز را تعیین کنید.
- مشخصات فنی: ظرفیت انتقال حرارت، ابعاد دستگاه و جنس بدنه را بررسی کنید.
- بررسی برندها: برندهایی مثل Alfa Laval و Kelvion در سطح بینالمللی سابقهٔ کیفیت دارند.
- تضمین کیفیت: از وجود گارانتی معتبر و خدمات پس از فروش مطمئن شوید.
قیمت مبدل حرارتی: عوامل مؤثر و محدودهٔ قیمت
قیمت مبدل حرارتی به نوع دستگاه، جنس بدنه، ظرفیت حرارتی و برند تولیدکننده بستگی دارد. جدول زیر یک دید کلی و تقریبی از بازههای قیمتی رایج میدهد:
| نوع مبدل حرارتی | محدودهٔ قیمت تقریبی (تومان) | نکتهٔ کلیدی |
|---|---|---|
| صفحهای استاندارد | ۱۰ تا ۵۰ میلیون | مناسب ظرفیتهای متوسط |
| پوسته و لوله (ظرفیت بالا) | تا ۳۰۰ میلیون | بسته به متریال و پیچیدگی طراحی |
| هواخنک صنعتی | ۲۰۰ تا ۵۰۰ میلیون | ساختار خاص، هزینهٔ نصب بالاتر |
این اعداد تقریبی و صرفاً برای مقایسهٔ اولیه هستند؛ برای قیمت دقیق حتماً مشخصات فنی پروژهٔ خود را با کارشناسان ما در میان بگذارید.
پرسشهای متداول
چه زمانی باید از مبدل حرارتی صفحهای استفاده کرد؟
تفاوت اصلی بین مبدل پوسته و لوله و مبدل صفحهای چیست؟
آیا تمیزکاری مبدل حرارتی لازم است؟
چگونه میتوان عمر مفید مبدل حرارتی را افزایش داد؟
جمعبندی
در این مطلب سه نوع اصلی مبدل حرارتی — صفحهای، پوسته و لوله و هواخنک — را از نظر ساختار، مزایا و کاربرد بررسی کردیم و مسیر انتخاب، خرید و برآورد قیمت آنها را هم مرور کردیم.
انتخاب درست مبدل حرارتی، متناسب با نیاز واقعی خط تولید، مستقیماً روی بهرهوری فرایند و هزینههای عملیاتی اثر میگذارد. بررسی دقیق مشخصات فنی و مشورت با تولیدکنندگان معتبر، بهترین تضمین برای عملکرد پایدار دستگاه در بلندمدت است.
