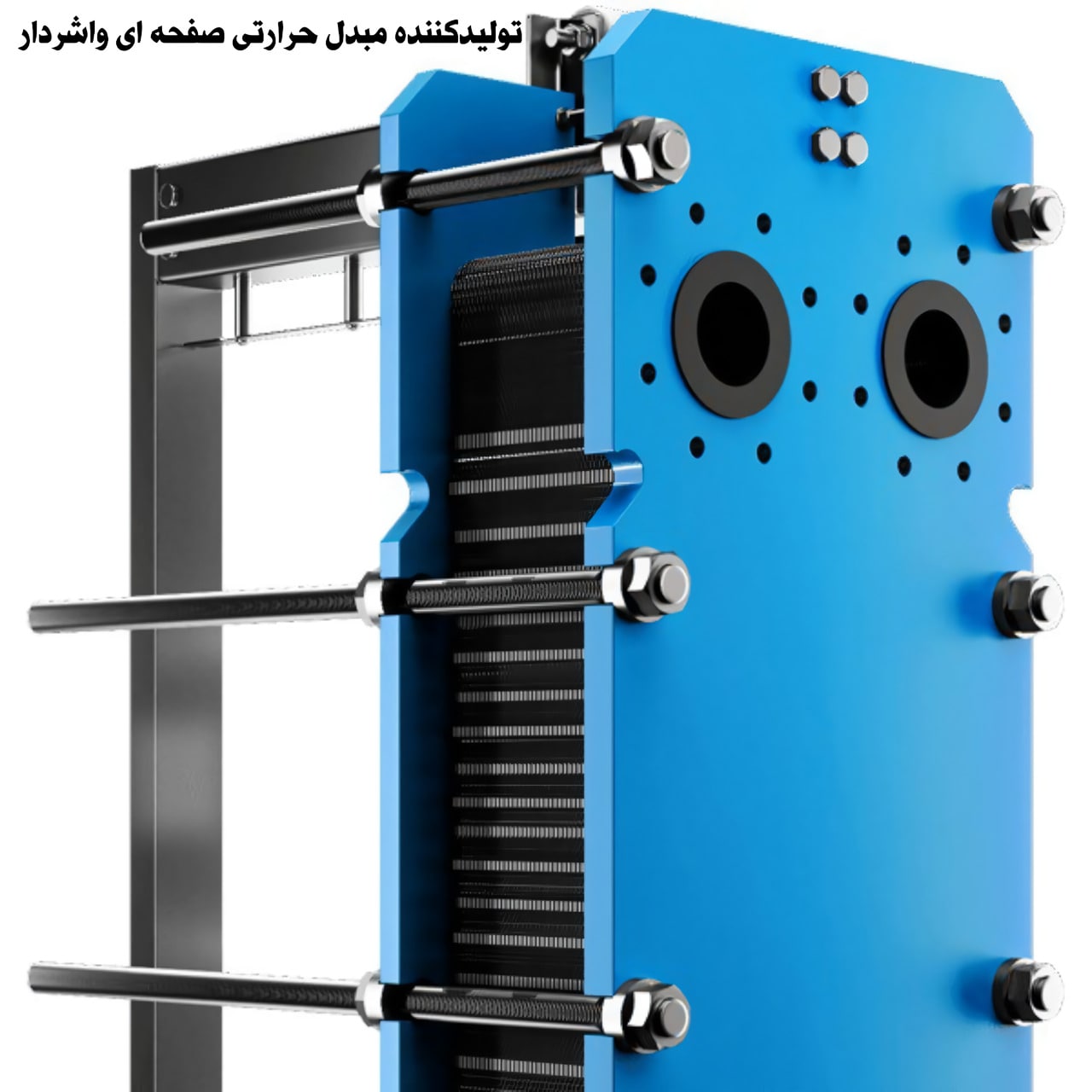

مبدل حرارتی صفحهای واشردار (Gasketed Plate Heat Exchanger یا PHE) مجموعهای از صفحات فلزی موجدار است که درون یک چارچوب فشرده میشوند و واشرهای لاستیکی یا پلیمری بین آنها، مسیر دو سیال را آببندی میکنند. حرارت از سیال گرم به سیال سرد منتقل میشود، بیآنکه دو سیال با هم مخلوط شوند. مزیت اصلی این مبدل نسبت به پوسته و لوله، بازده بالا در فضای کم و امکان باز کردن چارچوب برای تمیزکاری و افزودن صفحه است.
در این راهنما یاد میگیرید چطور مبدل حرارتی صفحهای مناسب را از نظر ظرفیت، جنس صفحه و واشر انتخاب کنید، آن را مونتاژ و نصب کنید و فشار سیستم را کنترل کنید.
مبدل حرارتی صفحهای واشردار چیست؟
مبدل حرارتی صفحهای واشردار (که به آن مبدل صفحهای گسکتدار یا PHE هم میگویند)، دستهای از صفحات فلزی نازک است که پشتسرهم در یک قاب چیده شدهاند. بین هر دو صفحه، یک واشر لاستیکی یا پلیمری قرار دارد. همین واشرها مسیر عبور دو سیال را از هم جدا نگه میدارند، بدون اینکه صفحات به هم بچسبند یا سیالات با هم قاطی شوند.
نتیجهی این چینش، انتقال حرارت مؤثر بین دو مایع در حجمی بسیار کوچکتر از مبدلهای پوسته و لوله است. به همین دلیل، این مبدلهای حرارتی را در خطوط خنککننده، بخارسازها، کندانسورها، تأسیسات گرمایشی و حتی پاستوریزاسیون مواد غذایی زیاد میبینید.

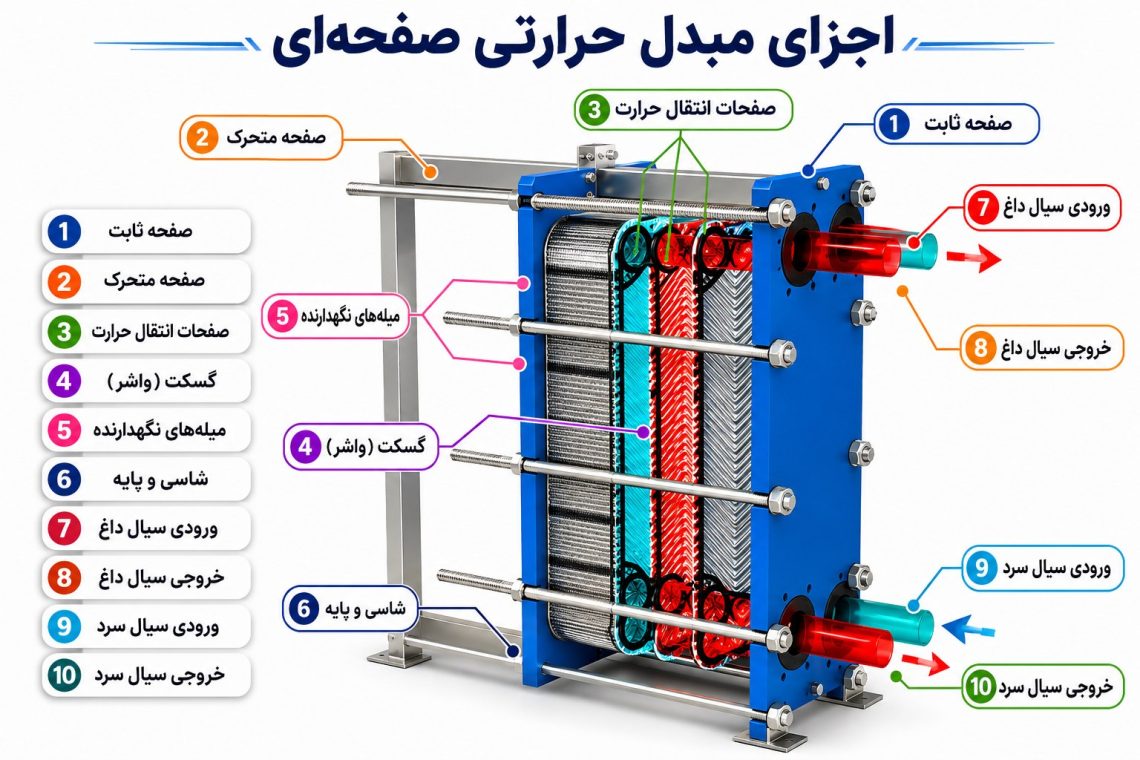

اصل کار و مشخصات کلیدی مبدل صفحهای واشردار
سیال گرم و سیال سرد بهصورت یکدرمیان از کانالهای بین صفحات عبور میکنند و حرارت از دیوارهی نازک هر صفحه منتقل میشود. الگوی موجی (شورون) روی صفحات، جریان را متلاطم میکند؛ این تلاطم ضریب انتقال حرارت را بالا میبرد و رسوبگذاری را کم میکند. چون جریان معمولاً بهصورت مخالفجهت (Counter-flow) است، اختلاف دمای نزدیک ورودی و خروجی را میتوان خیلی کم نگه داشت.
| مشخصه | مقدار یا توضیح معمول |
|---|---|
| نام انگلیسی | Gasketed Plate Heat Exchanger (PHE یا GPHE) |
| اجزای اصلی | صفحات حرارتی، واشر (گسکت)، صفحه ثابت، صفحه متحرک، میلههای راهنما و پیچهای کشش |
| الگوی جریان | معمولاً مخالفجهت (Counter-flow) |
| دمای کاری | معمولاً تا حدود ۱۶۰ تا ۱۸۰ درجه سانتیگراد (وابسته به جنس واشر) |
| فشار طراحی | معمولاً تا حدود ۱۶ تا ۲۵ بار؛ برخی مدلها بالاتر |
| تمیزکاری و تعمیر | با باز کردن چارچوب؛ امکان افزودن یا کم کردن صفحه برای تغییر ظرفیت |
اعداد بالا محدودههای رایجاند و بسته به سازنده و مدل متفاوتند؛ همیشه به برگه فنی (Datasheet) مدل موردنظر مراجعه کنید.
راهنمای خرید: چطور مدل مناسب کارتان را انتخاب کنید؟
پیش از سفارش مبدل حرارتی، چهار پارامتر زیر را دقیق بررسی کنید. همینها مشخص میکنند چه تعداد صفحه، با چه جنسی و از کدام برند برایتان مناسب است.
ظرفیت حرارتی مورد نیاز
میزان بار حرارتی (کیلووات)، دبی هر دو سیال و دماهای ورودی و خروجی را مشخص کنید. این اعداد مستقیماً تعداد و اندازه صفحات را تعیین میکنند.
نوع سیال عبوری
آب، روغن، مواد غذایی یا سیال شیمیایی؟ نوع سیال تعیین میکند صفحات و واشرها از چه جنسی باشند تا خوردگی یا آلودگی رخ ندهد.
دما و فشار کارکرد
دمای عملیاتی و فشار خط، مستقیماً روی انتخاب متریال صفحه و نوع واشر اثر میگذارند. افت فشار مجاز هر طرف را هم از ابتدا مشخص کنید.
برند و سازنده
برندهایی مثل Alfa Laval، SWEP و MARS هرکدام قیمت، کیفیت ساخت و خدمات پس از فروش متفاوتی دارند؛ مقایسهشان قبل از خرید به نفع شماست.
نکتهی مهم: قیمت مبدل حرارتی صفحهای واشردار عددی ثابت نیست و به تعداد صفحات، جنس صفحه و واشر، فشار طراحی و برند بستگی دارد. برای قیمت دقیق، اطلاعات فرایند خود را برای کارشناسان ارسال کنید.
جنس صفحه و واشر: کدام مناسب سیال شماست؟
انتخاب اشتباه جنس واشر یا صفحه، رایجترین دلیل نشتی و خرابی زودرس است. جدول زیر راهنمای سریع انتخاب است:
| جنس | مناسب برای | نکته |
|---|---|---|
| صفحه استنلس استیل ۳۰۴ | آب شیرین، گرمایش و سرمایش عمومی | اقتصادی؛ مناسب سیالات بدون کلرید بالا |
| صفحه استنلس استیل ۳۱۶ | مواد شیمیایی ملایم و محیطهای خورندهتر | مقاومت بهتر در برابر خوردگی |
| صفحه تیتانیوم | آب دریا و سیالات حاوی کلرید | مقاومت عالی در برابر خوردگی؛ هزینه بالاتر |
| واشر NBR | روغن و آب گرم | تا حدود ۱۱۰ تا ۱۳۵ درجه سانتیگراد |
| واشر EPDM | آب، بخار و محلولهای اسید و باز رقیق | تا حدود ۱۵۰ درجه؛ برای روغن مناسب نیست |
| واشر FKM (ویتون) | مواد شیمیایی و حلالها | تا حدود ۱۸۰ درجه؛ هزینه بالاتر |
مقادیر دمایی تقریبیاند؛ برای سیال مشخص خود حتماً جدول سازگاری شیمیایی سازنده را بررسی کنید.

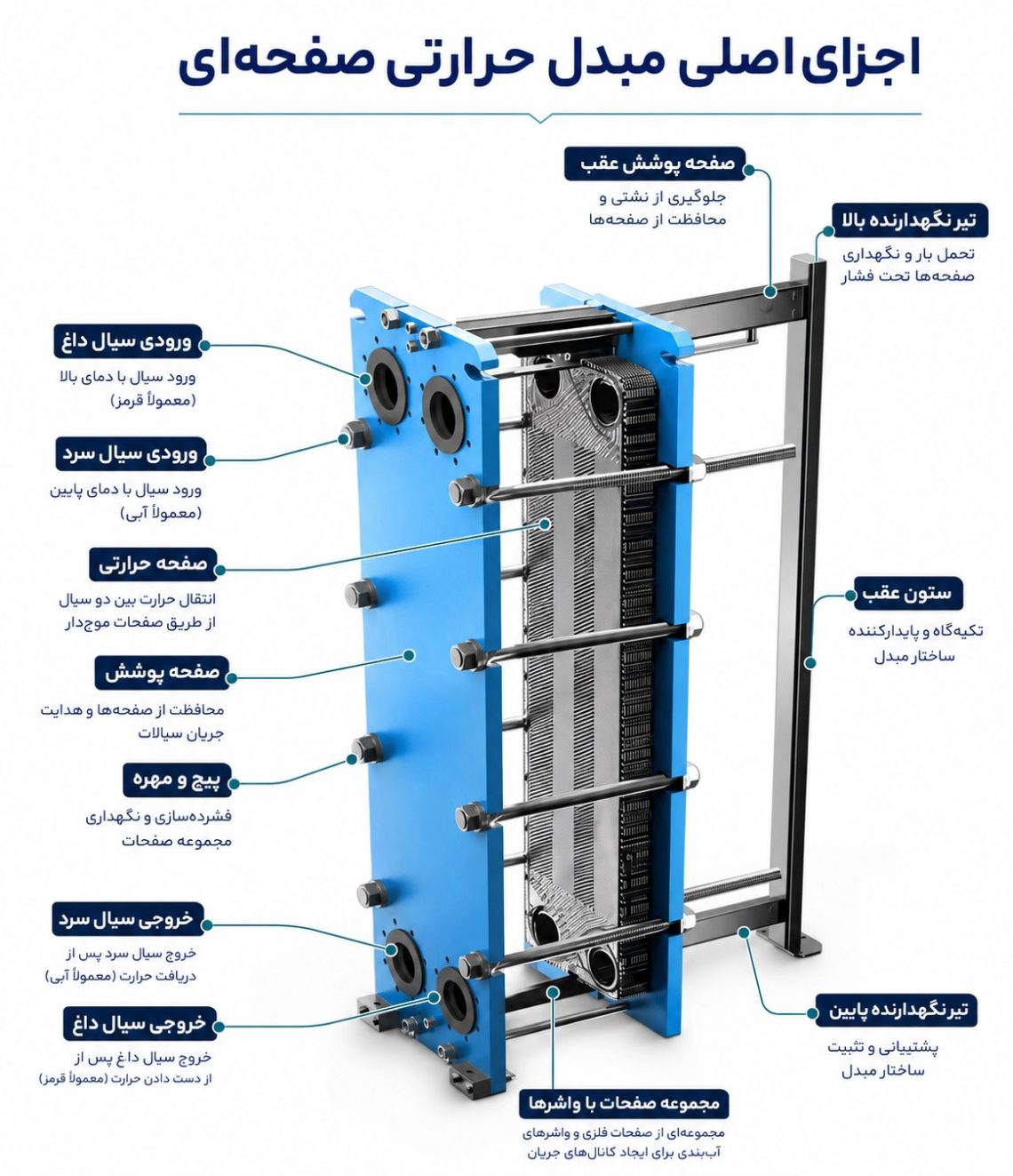

مراحل مونتاژ یک مبدل حرارتی صفحهای گسکتدار
مونتاژ یک مبدل حرارتی صفحهای PHE پیچیده نیست، اما ترتیب و دقت در هر مرحله از نشتی و توقف خط تولید جلوگیری میکند. مراحل اصلی:
-
1آمادهسازی اجزا
صفحات را از نظر آسیب و تمیزی، واشرها را از نظر ترکخوردگی و چارچوب (پایهها، ستونها و صفحات نگهدارنده) را از نظر سلامت کلی بررسی کنید.
-
2نصب واشرها روی صفحات
واشرها را دقیقاً داخل شیارهای هر صفحه بنشانید؛ کشیدگی یا خمیدگی واشر، نقطهی شروع نشتیهای بعدی است.
-
3قرار دادن صفحات در چارچوب
از صفحه ثابت (Fixed Plate) شروع کنید و صفحات را یکییکی و به ترتیب صحیح (یکدرمیان برعکس) روی میلههای راهنما بچینید.
-
4بستن چارچوب
صفحه متحرک (Movable Plate) را قرار دهید و پیچها را متقارن و مرحلهبهمرحله سفت کنید تا فاصلهی کل بسته صفحات به اندازهی مشخصشده در نقشه سازنده برسد و فشار یکنواخت روی واشرها بنشیند.
-
5تست نشتی
سیال را بهتدریج و با فشار موردنظر وارد سیستم کنید و تمام اتصالات و درزها را از نظر نشتی بررسی کنید.
-
6نصب مبدل در سیستم
لولههای ورودی و خروجی هر دو سیال را متصل کنید و سیستم را یک بار کامل راهاندازی و عملکرد مبدل را بررسی کنید.
-
7نکات ایمنی
از دستکش، عینک و لباس کار مناسب استفاده کنید و پیش از باز کردن چارچوب مطمئن شوید فشار و دمای هر دو طرف صفر یا ایمن است.

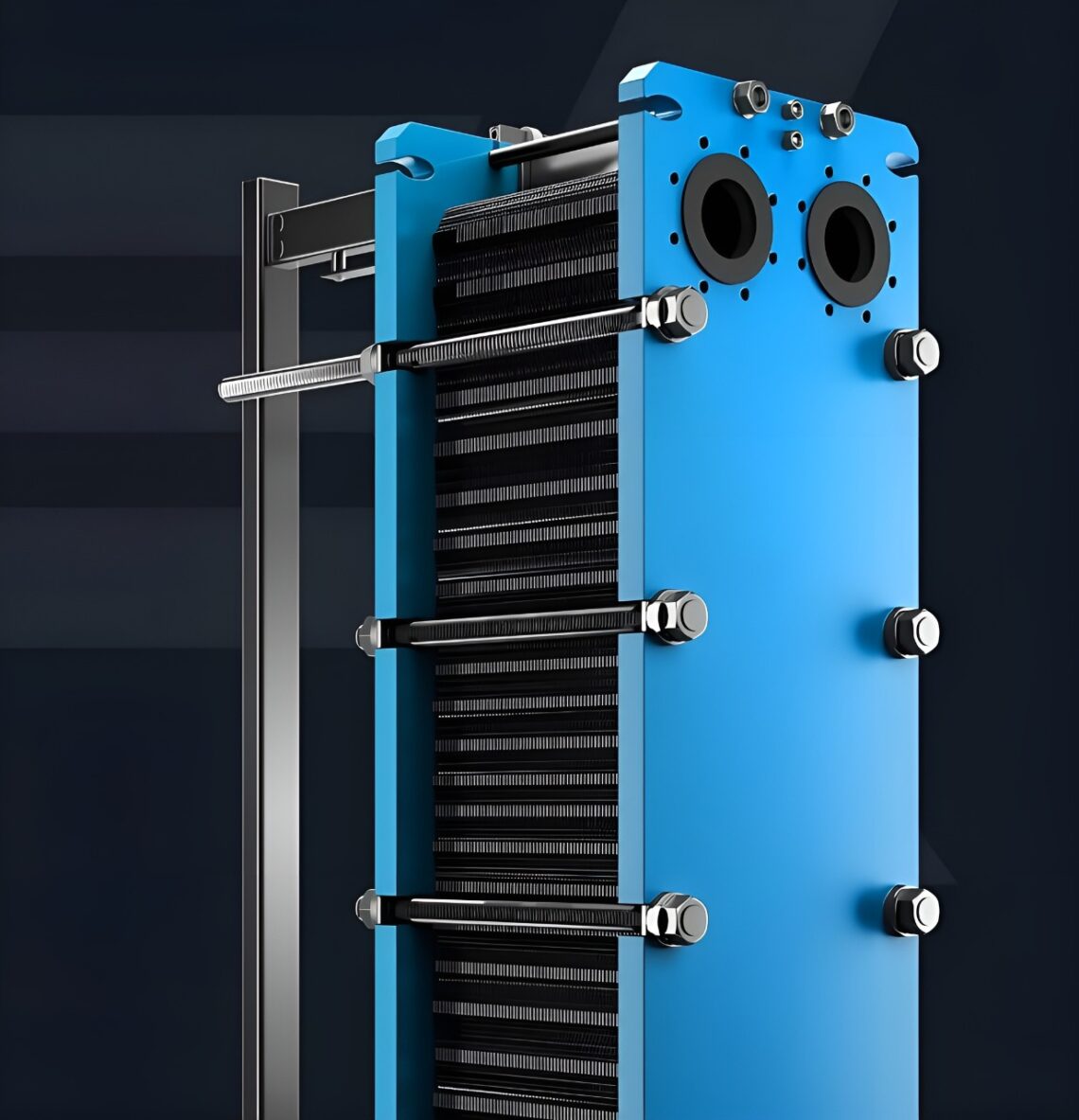

روش کنترل فشار در مبدلهای حرارتی صفحهای گسکتدار
در یک مبدل حرارتی واشردار، فشار بیش از حد طراحی یا ضربهی فشار ناگهانی، مهمترین عامل نشتی و خرابی واشر است. افت فشار غیرعادی هم معمولاً نشانهی رسوب یا گرفتگی کانالهاست. روشهای رایج کنترل:
گیج فشار و ترمومتر
نصب فشارسنج و دماسنج روی ورودی و خروجی هر دو سیال، امکان محاسبهی افت فشار و تشخیص زودهنگام رسوب را میدهد.
شیر اطمینان و شیر کنترل
شیر اطمینان (Safety Valve) از عبور فشار از حد طراحی جلوگیری میکند و شیرهای کنترل، دبی و فشار را پایدار نگه میدارند.
راهاندازی تدریجی و کنترل هوشمند
باز کردن آهستهی شیرها و راهاندازی تدریجی پمپ، ضربهی قوچ را حذف میکند. در خطوط حساس، سنسورها و PLC کنترل دقیقتری میدهند.
نظارت و بازرسی دورهای
بازرسی منظم واشرها، شیرها و تجهیزات کنترلی، و شستوشوی دورهای (CIP)، سادهترین راه پیشگیری از افت فشار ناگهانی است.

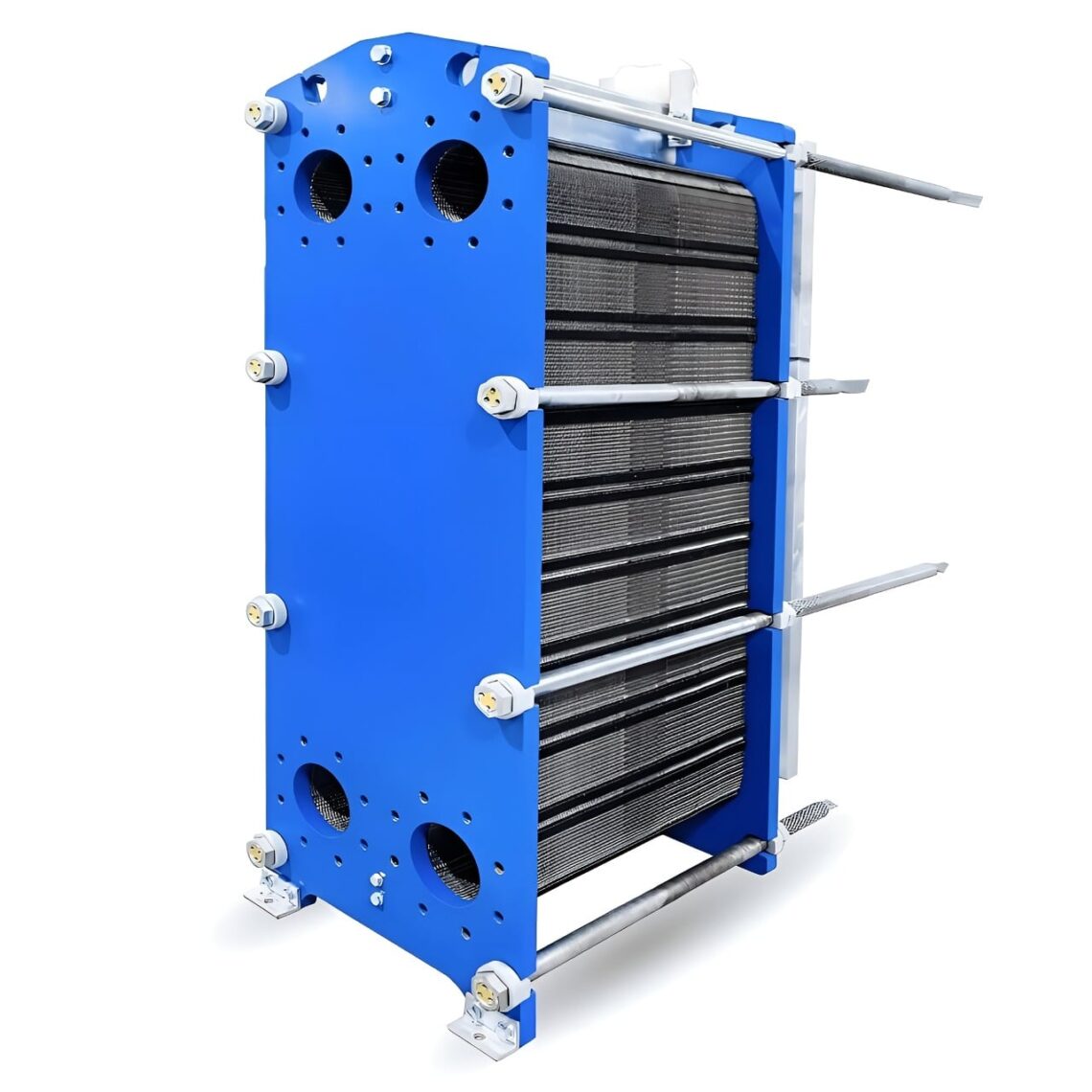

طریقه نصب مبدل حرارتی صفحهای گسکتدار
پس از مونتاژ، نوبت نصب مبدل روی پایه یا سیستم موردنظر است. این پنج قدم را دنبال کنید:
-
1آمادهسازی سطح
سطح محل نصب باید تمیز، تراز و بدون خراش باشد. اگر زیرسازی یا گسکت زیرین وجود دارد، همین ابتدا آن را در جای خود قرار دهید.
-
2قرار دادن مبدل حرارتی
مبدل را روی سطح آمادهشده بگذارید و از تطابق کامل آن با محل موردنظر و فضای کافی برای باز کردن چارچوب مطمئن شوید.
-
3نصب پیچ و مهرهها
پیچ و مهرهها را ابتدا با دست و سپس با ابزار مناسب سفت کنید تا مبدل کاملاً محکم شود.
-
4تنظیمات اضافی
دستورالعملهای خاص سازنده را مرور و اجرا کنید و در صورت نیاز، تجهیزات جانبی مثل شیر هواگیر و شیر تخلیه را نصب کنید.
-
5بررسی نصب
پس از اتمام کار، کل نصب را یک بار دیگر با دستورالعمل سازنده تطبیق دهید.
نکته: همیشه دستورالعمل رسمی سازنده مبدل را مطالعه کنید. اگر هنگام نصب به مشکلی برخوردید، زودتر با پشتیبانی فنی تماس بگیرید تا یک ایراد کوچک به توقف خط تبدیل نشود.
انواع مبدل حرارتی صفحهای واشردار
همه مبدلهای صفحهای واشردار شبیه هم نیستند. بسته به کاربرد، دما، فشار و صنعت مقصد (غذایی، دارویی یا سنگین صنعتی)، طراحی صفحات و ساختار آنها تغییر میکند:
استاندارد
برای کاربردهای عمومی گرمایش و سرمایش صنعتی؛ گزینهای اقتصادی و پرکاربرد.
دوجداره (Double Wall)
هر صفحه از دو لایه ساخته شده تا در صورت نشتی، دو سیال با هم مخلوط نشوند؛ مناسب سیالات حساس.
صفحات موجدار (شورون)
الگوی موجی، جریان را متلاطم میکند و بازده حرارتی را افزایش میدهد.
نیمهجوشی
ترکیبی از صفحات جوشخورده و واشردار؛ مناسب سیالات تهاجمی، فشار و دمای بالاتر.
بهداشتی (Hygienic)
طراحیشده برای صنایع غذایی و دارویی، با متریال مناسب و تمیزکاری آسان.
قابدار
قاب مخصوص نگهداری صفحات دارد؛ مناسب برای باز و بسته کردن مکرر و تعمیرات دورهای.
مبدل صفحهای واشردار یا پوسته و لوله؟
انتخاب بین این دو نوع به فشار، دما و فضای در دسترس بستگی دارد. جدول زیر تفاوتهای اصلی را نشان میدهد:
| معیار | صفحهای واشردار | پوسته و لوله |
|---|---|---|
| بازده انتقال حرارت | بالا (جریان متلاطم و سطح تماس زیاد) | متوسط |
| فضای اشغالشده | کم | زیاد |
| تمیزکاری و تعمیر | آسان با باز کردن چارچوب | دشوارتر |
| تغییر ظرفیت | با افزودن یا کم کردن صفحه | معمولاً ممکن نیست |
| فشار و دمای بسیار بالا | محدود (وابسته به واشر) | مناسبتر |
مزایا و معایب مبدل حرارتی صفحهای واشردار
مزایا
- بازدهی حرارتی بالا بهخاطر سطح تماس بزرگ و جریان متلاطم
- انعطاف در طراحی؛ با افزودن صفحه میتوان ظرفیت را بالا برد
- اشغال فضای کم نسبت به مبدلهای پوسته و لوله
- باز و بسته کردن ساده، یعنی بازرسی، تمیزکاری و تعمیر راحتتر
- سازگاری با انواع سیالات و امکان ساخت با متریالهای مختلف
معایب
- حساسیت به فشار خیلی بالا؛ در این شرایط احتمال نشتی واشر بیشتر میشود
- محدودیت دمایی، چون برخی جنسهای واشر دماهای خیلی بالا را تحمل نمیکنند
- نیاز به بازرسی و تعویض دورهای واشرها که هزینه و زمان اضافه میکند
کاربردهای مبدل حرارتی صفحهای واشردار
انعطاف و بازده بالای این مبدلها باعث شده در صنایع زیر انتخاب رایجی باشند:
- تأسیسات گرمایش و سرمایش ساختمان (HVAC)
- گرمایش ناحیهای و استخرها
- صنایع غذایی و پاستوریزاسیون
- صنایع دارویی و شیمیایی
- نیروگاه و خنککاری روغن
- صنایع دریایی و آب دریا
- فولاد و متالورژی
سوالات متداول
مبدل حرارتی صفحهای چیست؟
مبدل حرارتی صفحهای دستگاهی است که حرارت را بین دو سیال منتقل میکند، بدون اینکه سیالات با هم مخلوط شوند. در نوع واشردار، صفحات فلزی موجدار با واشرهای نازک بینشان در یک چارچوب فشرده میشوند تا مسیر دو سیال از هم جدا بماند.
مبدل صفحهای واشردار چه تفاوتی با پوسته و لوله دارد؟
مبدل صفحهای واشردار فشردهتر است، بازده حرارتی بالاتری دارد و با باز کردن چارچوب بهراحتی تمیز میشود و ظرفیتش قابل تغییر است. مبدل پوسته و لوله برای فشار و دمای بسیار بالا مناسبتر است.
حداکثر دما و فشار قابل تحمل مبدل صفحهای واشردار چقدر است؟
محدودهی رایج دمای کاری تا حدود ۱۶۰ تا ۱۸۰ درجه سانتیگراد و فشار طراحی تا حدود ۱۶ تا ۲۵ بار است. عدد دقیق به جنس واشر، جنس صفحه و مدل سازنده بستگی دارد و باید از برگه فنی همان مدل خوانده شود.
چه ویژگیهایی برای گسکت مبدل حرارتی مهم است؟
مقاومت در برابر دما، فشار و مواد شیمیایی؛ انعطافپذیری و فشارپذیری مناسب؛ عدم تأثیر منفی بر کیفیت سیال؛ و مقاومت در برابر خوردگی و فرسایش.
چه عواملی باعث نشتی در گسکت مبدل صفحهای میشود؟
ناسازگاری گسکت با دما و فشار سیستم، خراش یا آسیب سطحی روی گسکت، نصب نادرست آن، سفت کردن نامتقارن پیچها و رعایتنشدن تنظیمات فشار مناسب.
گسکت مبدل صفحهای چطور نصب و تعویض میشود؟
ابتدا مطمئن شوید سطح تماس صاف و عاری از آلودگی است، گسکت جدید را دقیق در شیار خود قرار دهید و پس از بستن چارچوب، دما و فشار سیستم را طبق تنظیمات سازنده کنترل کنید.
مبدل حرارتی صفحهای گسکتدار چطور نگهداری میشود؟
با بازرسی دورهای برای شناسایی زودهنگام نشتی، پایش افت فشار، شستوشوی دورهای، پیروی از دستورالعمل نگهداری سازنده و تعویض بهموقع گسکتهای فرسوده.
قیمت مبدل حرارتی صفحهای واشردار به چه عواملی بستگی دارد؟
قیمت به ظرفیت حرارتی، تعداد و اندازه صفحات، جنس صفحه و واشر، فشار طراحی و برند سازنده بستگی دارد. برای قیمت دقیق باید اطلاعات فرایند شامل دبی، دما و نوع سیال را برای کارشناس فنی ارسال کنید.
جمعبندی: چرا خرید از تولیدکننده معتبر اهمیت دارد؟
مبدلهای حرارتی صفحهای واشردار امروز یکی از منطقیترین راهکارها برای انتقال حرارت در صنایع مختلف هستند: فشرده، پربازده و با امکان تعمیر و افزایش ظرفیت. اما این مزیتها زمانی واقعی میشوند که مبدل را از یک تولیدکننده معتبر بخرید.
خرید از یک تولیدکننده معتبر یعنی متریال باکیفیت، قیمت رقابتی بهخاطر حذف واسطهها، خدمات پس از فروش واقعی و دسترسی به مشاوره فنی برای انتخاب مدل درست. پیش از خرید نهایی، نظر کاربران قبلی را بررسی کنید و از کارشناسان فروش سؤال بپرسید؛ همین چند دقیقه میتواند از یک تصمیم پرهزینه جلوگیری کند.
