مبدلهای حرارتی صفحهای (PHE) با استفاده از صفحات فلزی فشرده، انتقال حرارت میان دو سیال را با بازدهی بالا و اشغال فضای کم انجام میدهند. در این مقاله ساختار و اصول کار این مبدلها، انواع مختلف آنها (واشردار، جوشی، نیمهجوشی و صفحهوفریم)، الگوها و انواع صفحات، کاربردهای صنعتی، مزایا و نکات نگهداری را بهطور کامل بررسی میکنیم تا انتخابی آگاهانه و متناسب با نیاز صنعت خود داشته باشید.
برای بررسی دقیقتر مشخصات فنی، تنوع برندها و قیمت روز، مطلب مبدل حرارتی صفحه ای – بررسی کامل | قیمت برترین برندها را نیز مطالعه کنید.
استعلام قیمت مبدل حرارتی صفحهای

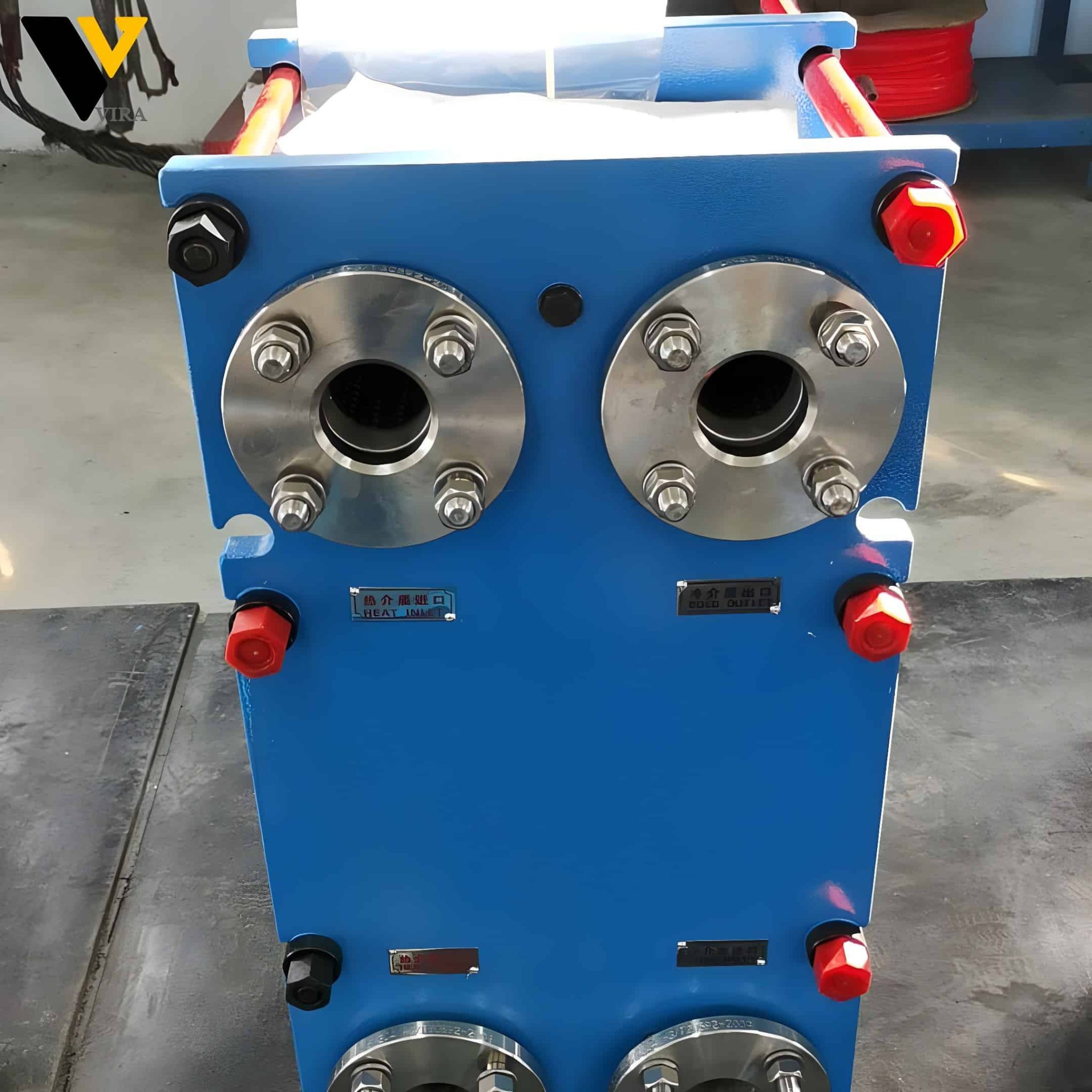

فصل اول: مبدل حرارتی صفحهای چیست و چگونه عمل میکند؟
مبدل حرارتی صفحهای (PHE)، دستگاههای کمحجمی هستند که با بهرهگیری از صفحات فلزی نازک، انتقال حرارت بین دو سیال با دماهای متفاوت را امکانپذیر میسازند. این تجهیزات به دلیل بازده بالای انتقال حرارت، در صنایع مختلف کاربرد وسیعی دارند. برای آشنایی کاملتر با تعریف، اجزا و کاربردهای این تجهیزات، مطلب مبدل حرارتی صفحه ای چیست را نیز پیشنهاد میکنیم.
عملکرد مبدل گرمایی صفحهای
در این بخش نحوه عملکرد مبدلهای گرمایشی صفحهای توضیح داده میشود.
اصول کار مبدل حرارتی صفحهای
عملکرد دستگاههای مبدل حرارتی صفحهای بر پایه اصول ترمودینامیکی استوار است. این دستگاهها با قرارگیری صفحات فلزی در کنار هم، کانالهای باریک و موازی ایجاد میکنند که امکان عبور و انتقال حرارت میان سیالات را فراهم میسازند. در هر کانال، یکی از سیالات سرد یا گرم جریان مییابد و با برخورد غیرمستقیم با سیال دیگر، تبادل حرارت صورت میگیرد. این صفحات توسط واشرهایی محصور شدهاند که ضمن جلوگیری از نشتی، جهت حرکت سیال را نیز تنظیم میکنند.
نحوه قرارگیری واشرها به گونهای است که یک نوع سیال (مثلاً آب سرد) از یک سمت و سیال دیگر (مانند آب گرم) از سمت دیگر عبور میکند. در این حالت، سیالهای سرد و گرم بهصورت متناوب و در کانالهای مختلف حرکت کرده و حرارت میان آنها مبادله میشود. صفحات گسترده و باریک، امکان تماس بیشتر و تبادل حرارت سریعتر را نسبت به مبدلهای لولهای فراهم میکنند. این نوع مبدل به دلیل طراحی فشرده و اتلاف حرارتی اندک، در کنار نصب و نگهداری آسان، بسیار کارآمد است.
طراحی و فرآیند کار مبدل صفحهای حرارتی
مراحل کار یک مبدل حرارتی صفحهای شامل موارد زیر است:
افت فشار
وجود افت فشار برای عملکرد دستگاه لازم است، اما میزان آن باید نزدیک به مقدار طراحیشده باشد تا از افزایش انرژی مصرفی جلوگیری شود.
اگر فشار افزایش یافته و دستگاه توانایی انتقال حرارت بهینه را از دست دهد، میتواند نشانهای از گرفتگی یا رسوبگذاری باشد.
نصب مبدل گرمایی صفحهای
دستگاه باید روی سطحی پایدار و تراز نصب شود. فضای کافی برای تعمیر و نگهداری، مانند تعویض صفحات، باید در اطراف آن در نظر گرفته شود.
توصیه میشود فاصله حداقل ۱.۵ متر از دیوارها جهت دسترسی بهتر وجود داشته باشد.
اتصالات مبدلهای گرمایشی صفحهای
پیش از اتصال لولهها، بررسی کنید که ابعاد و فضای آزاد با مشخصات نصب همخوانی دارد.
همچنین، فضای کافی جهت دسترسی به دستگاه برای تعمیرات احتمالی فراهم کنید.
نکات ایمنی پیش از راهاندازی
پیش از شروع به کار، از محکم بودن تمامی پیچها و صحیح بودن مونتاژ بستههای صفحهای اطمینان حاصل کنید.
برای جلوگیری از ایجاد شوکهای فشاری یا ضربههای آب، دستگاه را بهآرامی راهاندازی کنید.
شرایط عملیاتی مبدل حرارتی صفحهای
در هنگام استفاده از مبدلهای گرمایشی صفحهای، رعایت نکات زیر ضروری است:
- از ضربههای هیدرولیکی پرهیز کنید.
- اطمینان حاصل کنید که از سیالات با فشار و دمای مناسب استفاده میشود.
- دستگاه بهطور کامل هواگیری شده باشد.
فرآیند توقف کوتاهمدت مبدل صفحهای
- شیر کنترل مدار گرم را ببندید.
- پمپ مدار گرم را خاموش کنید و اجازه دهید دستگاه خنک شود.
- تمامی شیرهای باقیمانده را ببندید.
فرآیند توقف طولانیمدت مبدل حرارتی
- هرگز در حین داغ بودن دستگاه، اقدام به باز کردن آن نکنید.
- فشار هر دو سیال را کاهش دهید و سیالات داخل دستگاه را کاملاً خالی کنید.
- پیچها را تا حدی که بسته صفحات آزاد شود شل کنید، اما از باز کردن کامل پیچهای اصلی خودداری نمایید.
فصل دوم: طراحی مبدل حرارتی صفحهای
مبدلهای صفحهای در انواع مختلفی طراحی و تولید میشوند که هر کدام ویژگیهای خاص خود را دارند.
تیر نگهدارنده در مبدلهای صفحهای
این بخش بالای دستگاه را بین ستون پشتیبان و صفحه ثابت قرار میدهد و صفحات فشاری و مبدل را به یکدیگر متصل میکند.
صفحه ثابت در مبدل صفحهای حرارتی
صفحه ثابت، قاب پایداری است که لولههای مبدل به آن متصل میشوند و نقشی اساسی در ساختار دستگاه ایفا میکند.
ستون پشتیبان در مبدلهای صفحهای
این قسمت ثابت، دارای میلگردهای راهنما و یک محور پشتیبان است که ساختار دستگاه را پایدار میسازد.
صفحه فشار در مبدل حرارتی صفحهای
قاب صفحه فشار، صفحات مبدل را به یکدیگر فشرده میکند و به محور پشتیبان متصل است.
میله راهنما در مبدلهای حرارتی صفحهای
این قطعه، صفحات مبدل و صفحه فشار را در موقعیت مناسب هدایت میکند تا عملکرد دستگاه بهینه شود.
واشرها در مبدلهای صفحهای حرارتی
واشرها جریان سیال را کنترل و از نشت آن جلوگیری میکنند. این واشرها، بسته صفحات را فشرده و کاملاً درزگیری میکنند.
انواع واشرهای مبدل حرارتی صفحهای
- واشر بدون چسب: مناسب برای کاربردهایی که نیاز به تعویض مکرر واشر دارند و بوی چسب ندارند.
- واشر EPDM: مناسب برای دماهای بالا و سیالات خورنده.
- واشر PTFE: برای سیالاتی که نیاز به مقاومت شیمیایی بالا دارند و نیازی به فشار زیاد در مونتاژ ندارند.
انواع مبدل حرارتی صفحهای
مبدلهای صفحهای حرارتی انواع مختلفی دارند که هر یک را باهم بررسی میکنیم.
مبدل صفحهای واشردار
مبدل حرارتی صفحه ای واشردار با استفاده از واشرهای باکیفیت ساخته میشود و امکان تمیزکاری و تعویض آسان صفحات را فراهم میکند که به کاهش هزینههای نگهداری کمک میکند.
مبدل صفحهای جوشی
دارای طراحی فشرده و مقاوم در برابر خوردگی، مناسب برای فرآیندهای صنعتی است که نیاز به فضای کمتر و هزینه پایینتری دارند.
مبدل نیمهجوشی
ترکیبی از صفحات جوشخورده و واشردار است که یک سیال را در بخش جوشخورده و دیگری را در بخش واشردار جریان میدهد؛ این طراحی امکان تعمیر و نگهداری راحتتر را فراهم میکند و از نشتی جلوگیری میکند.
مبدل صفحه و فریم
این مبدل ساختاری دارد که صفحات آن درون یک قاب پشتیبان قرار میگیرند و در برابر رسوبگذاری مقاوم است و قابلیت تنظیم جریان برای شرایط مختلف را دارد.
مبدل صفحهای واشردار
مبدل صفحهای جوشی
مبدل نیمهجوشی
مبدل صفحه و فریم
| نوع مبدل | مزیت اصلی | تحمل فشار و دما | بهترین کاربرد |
|---|---|---|---|
| واشردار | تعویض و تمیزکاری بسیار آسان صفحات | متوسط | صنایع غذایی، دارویی و تأسیسات HVAC |
| جوشی | طراحی فشرده و مقاوم در برابر خوردگی | بالا | سیستمهای برودتی و پتروشیمی |
| نیمهجوشی | ترکیب ایمنی جوشی با قابلیت باز شدن | بالا | سیالات حساس یا خورنده در یک مدار |
| صفحه و فریم | مقاومت در برابر رسوب و قابلیت تنظیم ظرفیت | متوسط تا بالا | خطوط صنعتی با ظرفیت متغیر |
فصل سوم: انواع و الگوهای صفحات مبدل حرارتی صفحهای
مبدل حرارتی صفحهای، با طراحی متنوع و الگوهای متفاوت صفحات، عملکردی بهینه برای انتقال حرارت دارند. هر صفحه در این مبدلها میتواند برای بهبود انتقال حرارت، در مسیرهای پیچیدهای قرار گیرد که باعث میشود مبدل در ابعاد کوچکتر و با بازدهی بالاتر از انواع سنتی عمل کند. در ادامه، انواع الگوها و صفحات مبدل حرارتی صفحهای توضیح داده شده است.
انواع الگوهای صفحات مبدل حرارتی
یک مبدل حرارتی صفحهای میتواند از تعداد بسیار زیادی صفحه، تا حدود ۷۰۰ صفحه تشکیل شده باشد. با فشردهسازی این مجموعه، سوراخهای گوشهای در هر صفحه یک مسیر پیوسته را ایجاد میکنند که به سیال اجازه حرکت و خروج از مبدل را میدهد. فاصله باریک بین صفحات، کانالهایی برای جریان متناوب سیالات گرم و سرد ایجاد میکند که با کمترین مقاومت در برابر انتقال حرارت، این فرآیند را کارآمدتر میسازد.
الگوی موجدار
الگوی موجدار (Marsh Board Pattern) تعداد نقاط تماس بین صفحات را به حداقل رسانده و موجب تسهیل جریان سیالات حاوی الیاف یا لجن میشود. این طرح، مانع از انسداد شده و نگهداری آن آسانتر است.
الگوی شاهماهی
الگوی «شاهماهی» (Herringbone Pattern) با شیارهای V شکل و نقاط تماس فراوان، برای مقاومت در برابر فشارهای بالا و ایجاد کانالهای پیچیده جریان طراحی شده است. این ویژگی باعث انتقال حرارت بهصورت بسیار مؤثر میشود و بازدهی حرارتی آن نسبت به مبدلهای پوسته و لوله، ۳ تا ۵ برابر بیشتر است.
| ویژگی | الگوی موجدار | الگوی شاهماهی |
|---|---|---|
| نقاط تماس صفحات | کم | زیاد |
| مناسب برای | سیالات حاوی الیاف یا لجن | فشار بالا و انتقال حرارت شدید |
| بازدهی نسبت به پوسته و لوله | متوسط تا بالا | ۳ تا ۵ برابر بیشتر |
| ریسک انسداد | پایین | متوسط (شیارهای باریکتر) |
انواع صفحات در مبدل حرارتی صفحهای
مبدل گرمایی صفحهای دارای انواع صفحات میباشد که در زیر آنها را با هم بررسی میکنیم.
صفحه کندانسور / خنککننده گاز
ویژگیها: دارای نرخ انتقال حرارت حدود دو برابر بیشتر از مبدلهای پوسته و لوله است و افت فشار کمی در بخار ایجاد میکند. واشرهای TCG نیز برای افزایش دامنه کاربری استفاده میشوند.
کاربردها: کندانسورهای برجهای تقطیر، خنککنندههای گلیکول، بازیابی حرارت از دودکش و پیشگرمکنندهها.
صفحه چندگانه (Multi-Gap)
ویژگیها: با کانالهای پهن و فاصلههای بیشتر بین صفحات، برای سیالاتی با ذرات جامد و ویسکوزیته بالا مانند لاتکس، رنگ و مایعات غذایی مناسب است. همچنین پوشش الکترولیتی برای کاربردهای غذایی استفاده میشود.
کاربردها: صنایع شیمیایی، رنگرزی، صنایع غذایی و کاغذسازی.
صفحه دو جداره (Dual Wall)
ویژگیها: طراحی دوجداره برای جلوگیری از مخلوط شدن ناخواسته سیالات استفاده میشود. در صورت نشتی یکی از صفحات، سیال به بیرون نشت کرده و از مخلوط شدن آن با سیال دیگر جلوگیری میکند.
کاربردها: خنکسازی روانکنندهها و سیالاتی که در صورت اختلاط میتوانند آسیب برسانند.
فصل چهارم: کاربردها، مزایا و نکات نگهداری مبدل صفحهای
این فصل کاربردها، مزایا و نگهداری مبدلهای حرارتی صفحهای را پوشش میدهد.
کاربردهای مبدل حرارتی صفحهای
مبدلهای حرارتی صفحهای در طیف گستردهای از کاربردها، از جمله پیشسردکنها، بازیابی حرارت، خنککنندههای لوله روغن و جداسازی پمپ حرارتی استفاده میشوند.
مزایای مبدلهای حرارتی صفحهای
این مبدلها به دلیل طراحی منحصربهفرد خود، مزایای زیادی دارند از جمله:
- بازدهی بالا در انتقال حرارت: نرخ بالاتر نسبت به مبدلهای پوسته و لوله.
- فضای کم مورد نیاز: این مبدلها نیاز به فضای اضافی برای جداسازی و نگهداری ندارند.
- نگهداری آسان: تمیزکاری و تعمیرات سریعتر.
- کاهش هزینه نصب: این مبدلها نسبت به انواع دیگر هزینه نصب کمتری دارند.
نکات نگهداری مبدلهای صفحهای
مراحل کلی نگهداری شامل موارد زیر است:
مراحل قبل از جداسازی
ابتدا مبدل باید خاموش و تخلیه شده و اتصالات جدا شوند.
تمیزکاری صفحات
صفحات را میتوان بهصورت دستی یا از طریق شستشوی در محل (CIP) تمیز کرد. شستشو با آب گرم و شوینده ملایم انجام میشود و باید از آسیب به صفحات و واشرها جلوگیری شود.
نصب و بازرسی نهایی
پس از تمیزکاری و بررسی، هر واحد باید به دقت نصب شده و از عملکرد صحیح آن اطمینان حاصل شود.
پرسشهای متداول
چرا مبدل حرارتی صفحهای نسبت به انواع پوسته و لوله بهتر هستند؟
چه نوع صفحهای برای سیالات با ذرات جامد مناسب است؟
آیا مبدل صفحهای برای دماها و فشارهای بالا مناسب هستند؟
نتیجهگیری
مبدل حرارتی صفحهای نسبت به سایر انواع مبدلها، از جمله مبدلهای پوسته و لوله، مزایای قابلتوجهی دارند؛ از بازدهی بالای انتقال حرارت و فشرده بودن ساختار گرفته تا سادگی نصب و کاهش هزینههای نگهداری. همین ویژگیها باعث شده این تجهیزات امروزه به یکی از پرکاربردترین انتخابها در صنایع نفت، گاز، پتروشیمی، غذایی، دارویی و تأسیسات حرارتی و برودتی تبدیل شوند.
با وجود انواع مختلف این مبدلها، از مدلهای واشردار که تعویض و تمیزکاری آسانی دارند، تا مدلهای جوشی و نیمهجوشی که برای فشارها و دماهای بالاتر مناسبترند، هر پروژه باید بر اساس نوع سیال، دما، فشار کاری و بودجه، مدل مناسب خود را انتخاب کند. توجه به الگوی صفحات (موجدار یا شاهماهی) و نوع صفحه (کندانسور، چندگانه یا دو جداره) نیز نقش مستقیمی در راندمان نهایی سیستم دارد.
آگاهی از مشخصات فنی، شرایط عملیاتی صحیح و رعایت نکات نگهداری، عمر مفید مبدل حرارتی صفحهای را بهطور محسوسی افزایش میدهد و از توقفهای ناخواسته تولید جلوگیری میکند. مجموعه ویرا با سالها تجربه در طراحی، تولید و تأمین انواع مبدلهای حرارتی صفحهای، آماده است تا با بررسی نیاز فنی شما، مناسبترین مدل را با بهترین قیمت و کیفیت پیشنهاد دهد.
