مبدل حرارتی قطعهای است که گرما را بین دو سیال با دمای متفاوت جابهجا میکند، بدون آنکه آن دو سیال با هم مخلوط شوند. از پالایشگاه گرفته تا موتورخانه یک ساختمان مسکونی، این تجهیز پشت صحنهی بسیاری از فرآیندهای صنعتی و مصرفی کار میکند. در این مطلب انواع مبدل حرارتی، نحوه عملکرد، استانداردهای طراحی و معیارهای انتخاب مدل مناسب را به زبان ساده توضیح دادهایم؛ برای مطالعهی عمیقتر درباره نسل جدید این تجهیزات، مطلب مبدل حرارتی پیشرفته چیست را هم از دست ندهید.
خرید مبدل حرارتی: پرفروشترین مدلهای بازار ایران
از خط تولید فولاد تا موتورخانه ساختمان؛ برای هر نیاز حرارتی، مدلی متناسب با آن وجود دارد.
اگر این روزها دنبال خرید مبدل حرارتی باشید، به سرعت متوجه میشوید که بازار ایران چند مدل مشخص را بیشتر از بقیه میپسندد. این انتخابها تصادفی نیست؛ هرکدام پاسخ به یک نیاز واقعی صنعتی یا اقتصادی هستند.

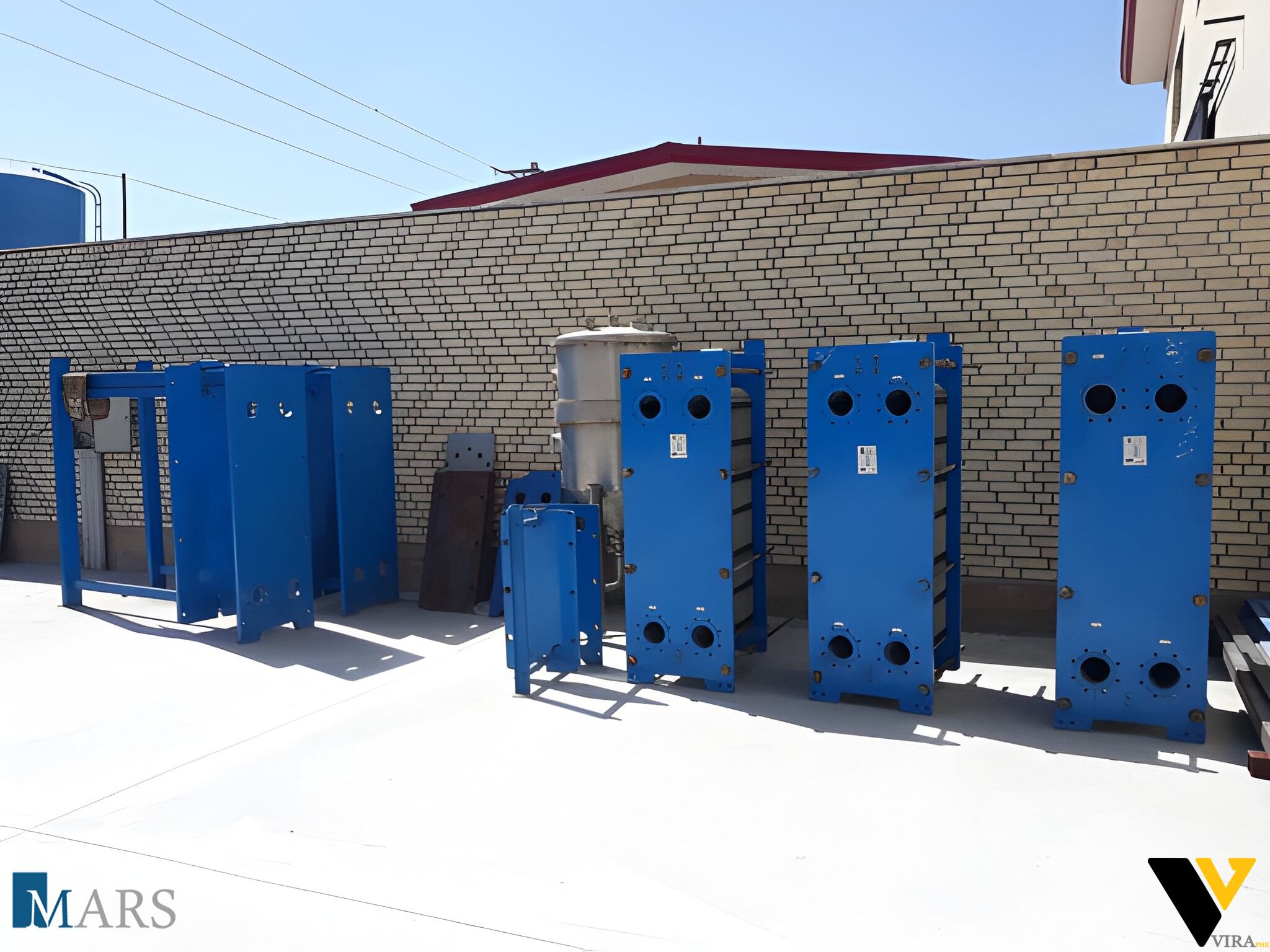

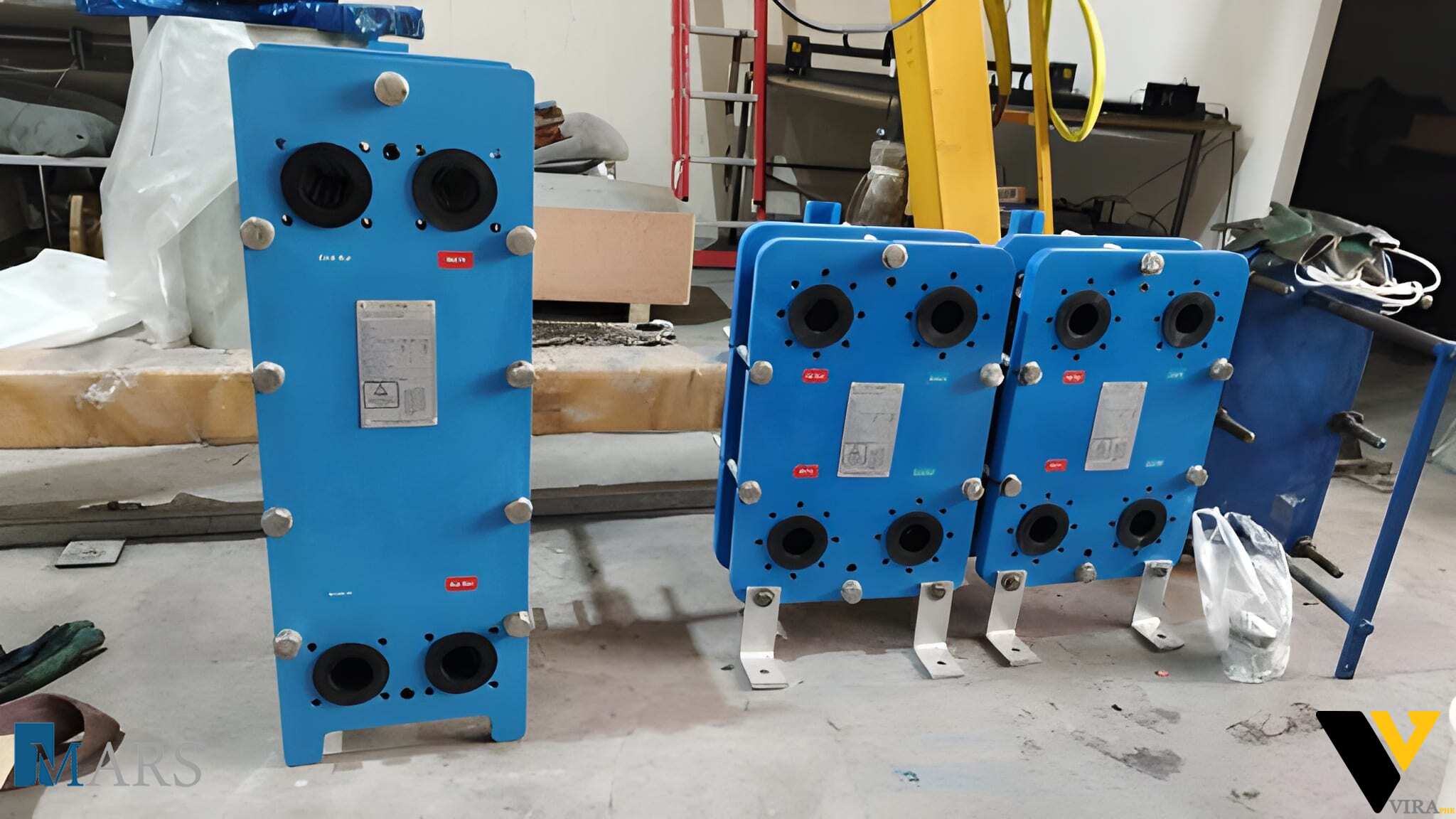

۱. مبدل صفحهای آلفالاوال و گسکتدار
مبدلهای صفحهای گسکتدار امروز پرفروشترین نوع مبدل حرارتی در ایراناند، و دلیلش هم روشن است: قیمت مناسب، راندمان بالا و امکان سرویس و شستوشوی ساده. این مدل بیشترین کاربرد را در سیستمهای گرمایش مرکزی، تهویه مطبوع، صنایع غذایی و هتلها دارد. برندهایی مثل آلفالاوال، ترانتر و سانگو در این دسته بیشترین تقاضا را به خود اختصاص دادهاند.
۲. مبدل پوسته و لوله کربن استیل
وقتی صحبت از صنایع سنگین میشود، مبدل پوسته و لوله با جنس کربن استیل انتخاب اول است؛ قیمت رقابتی و دوام بالا آن را به گزینهی استاندارد پالایشگاهها، پتروشیمیها و واحدهای صنعتی بزرگ تبدیل کرده. در سالهای اخیر نمونههای ساخت داخل هم با کیفیتی قابل قبول وارد بازار شدهاند و رقابت را جدیتر کردهاند.
۳. مبدل هواخنک فینتیوب
در مناطقی از ایران که آب کمیاب یا گران است، مبدل هواخنک فینتیوب گزینهی منطقیتری است. این مدل در پالایشگاههای گاز، واحدهای فشارافزایی و نیروگاهها بهوفور دیده میشود، چون نیاز به آب خنککننده را کاملاً حذف میکند و در بلندمدت صرفهی اقتصادی محسوسی دارد.
۴. مبدل نیمهجوشی (Semi-Welded)
برای سیالات خورنده یا آمونیاک، مبدل نیمهجوشی انتخاب رایج صنعت است. صنایع سردخانهای و تبریدی بزرگترین مصرفکنندهی این مدل هستند و تقاضا برای آن، مخصوصاً در فصلهای گرم سال، بهطور محسوسی بالا میرود.
ساختار و عملکرد مبدل حرارتی

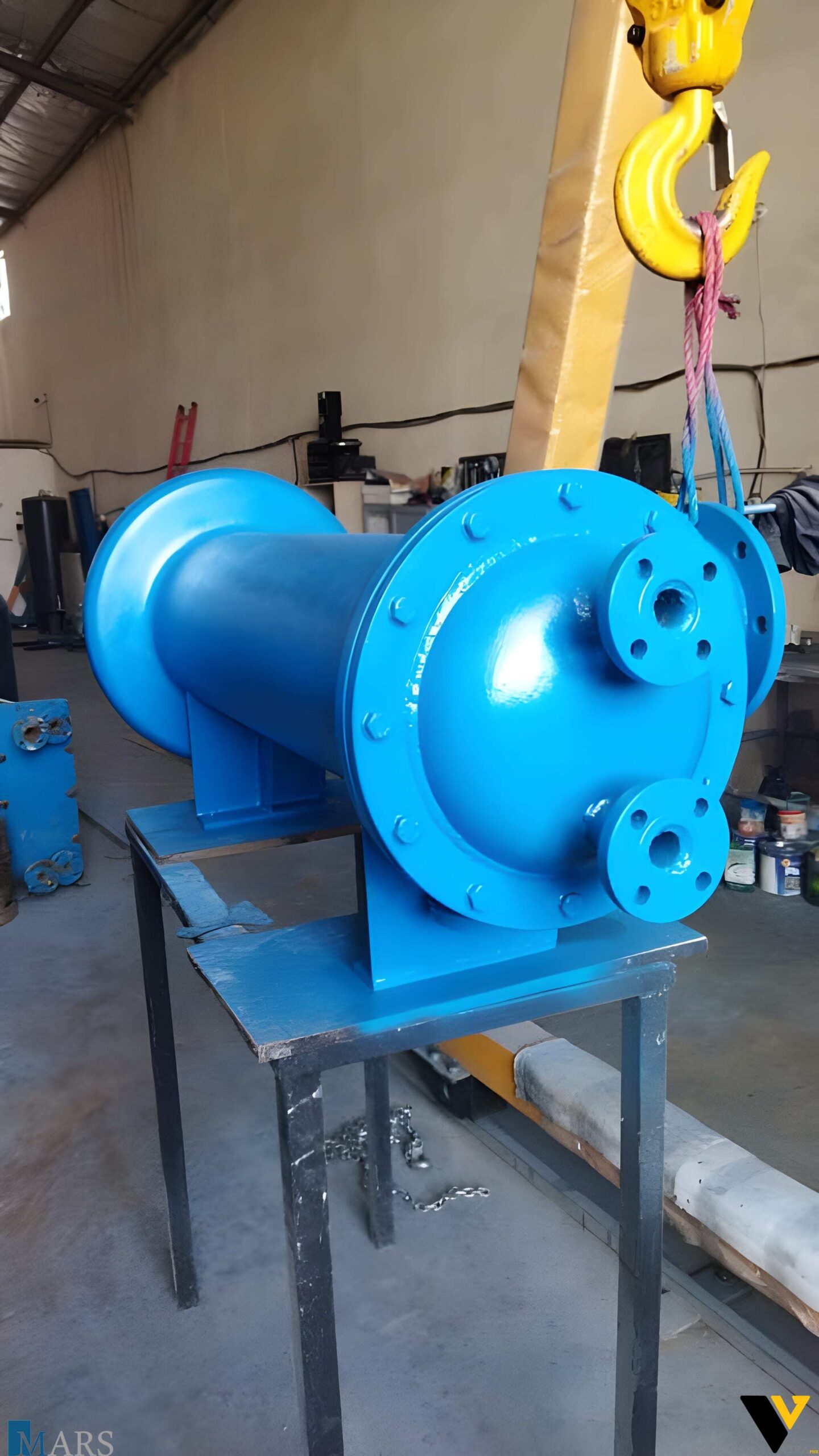

هر مبدل حرارتی، صرفنظر از نوعش، بر پایهی یک اصل ساده کار میکند: عبور دو سیال با دمای متفاوت از دو مسیر جدا، طوری که گرما از یکی به دیگری منتقل شود بیآنکه خودِ سیالها با هم ترکیب شوند. در مدل پوسته و لوله، یک سیال از داخل مجموعهای از لولهها عبور میکند و سیال دوم در فضای اطراف آنها (پوسته) جریان دارد. بافلهایی که در مسیر سیال پوسته قرار میگیرند، جریان را آشفته میکنند تا بازده تبادل گرما بالاتر برود.

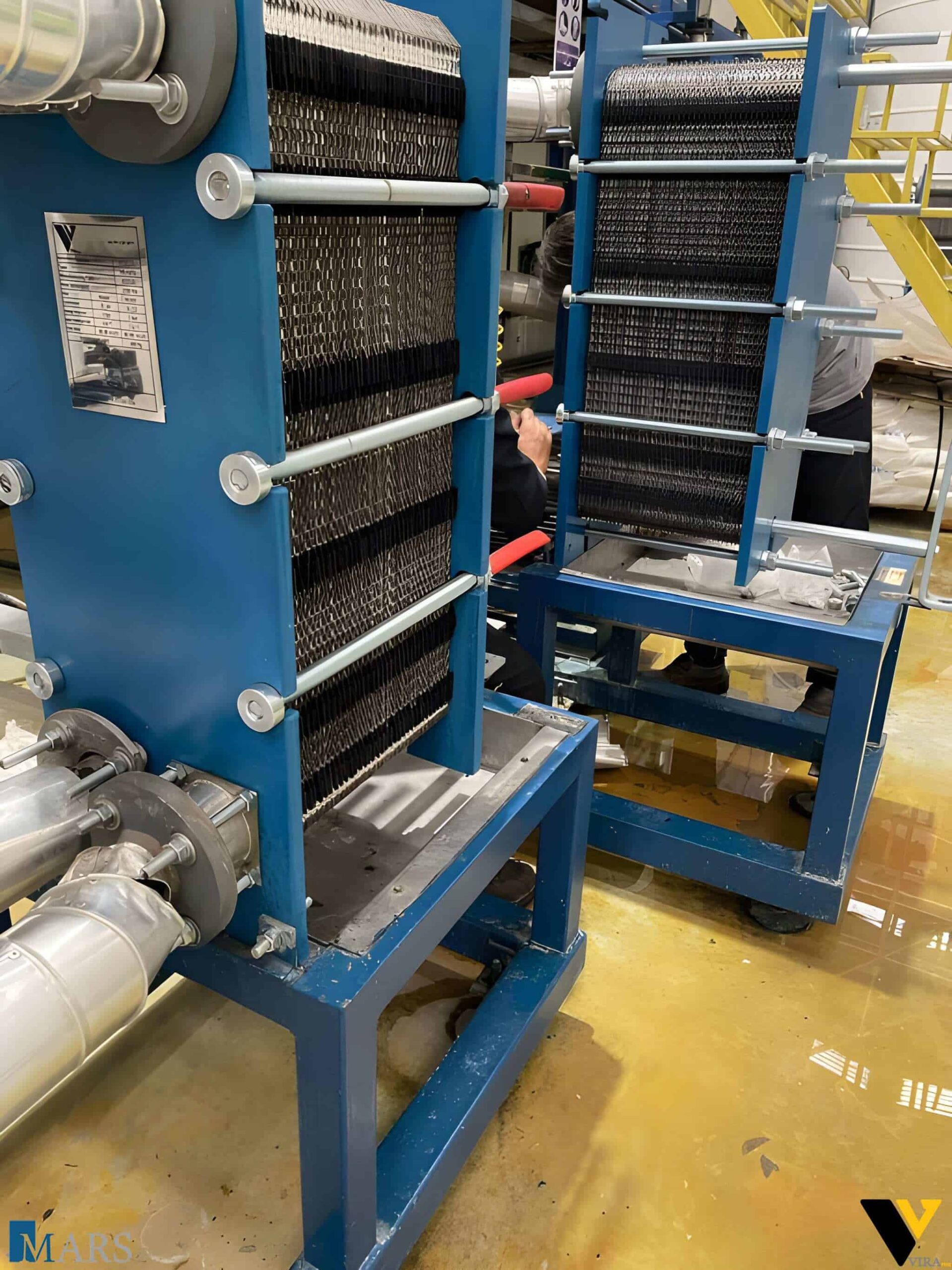

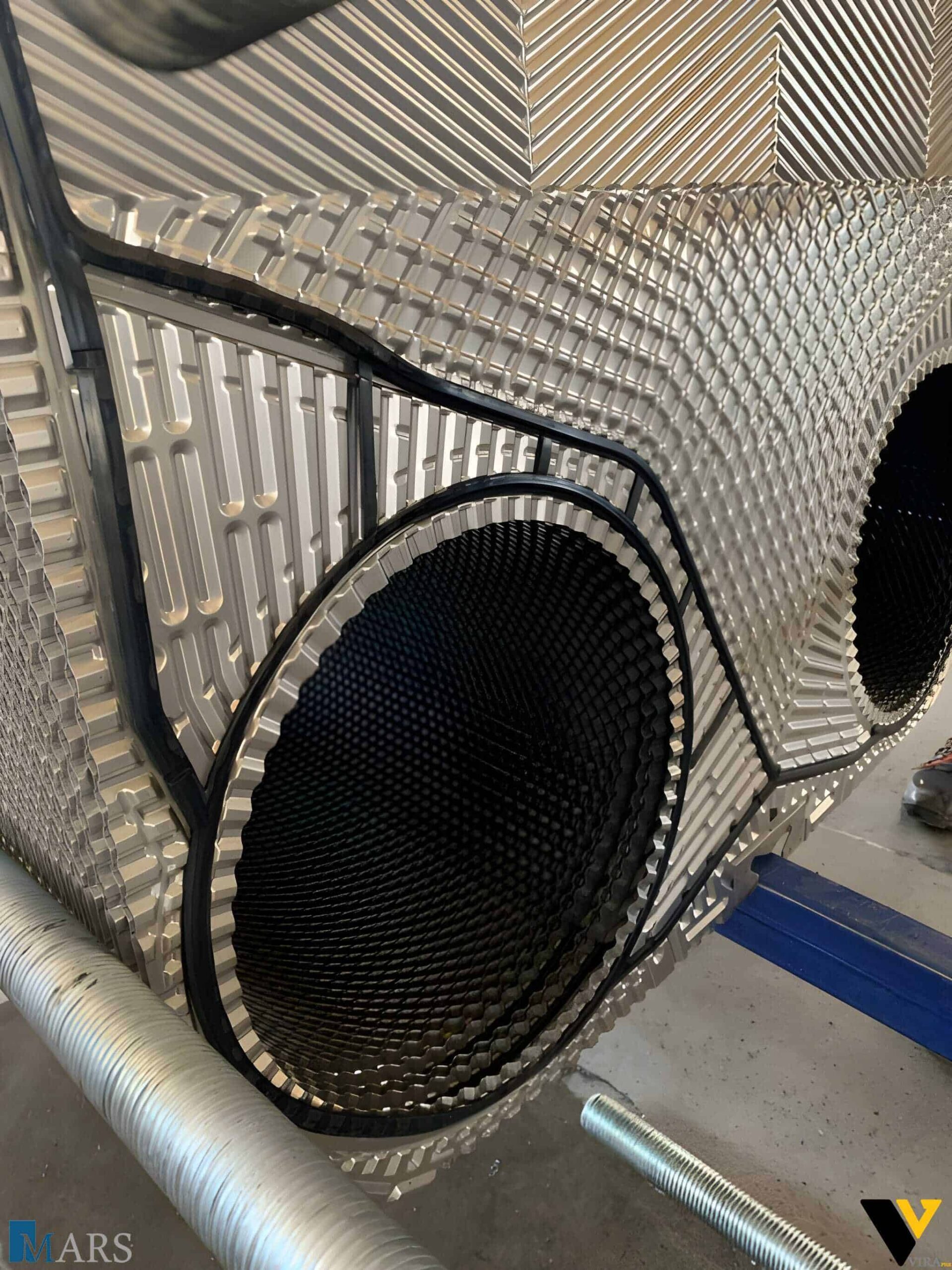

در مبدل صفحهای، بهجای لوله، تعداد زیادی صفحهی نازک با فاصلهی کنترلشده کنار هم مونتاژ میشوند و جریان گرم و سرد یکی در میان از کانالهای بین صفحات عبور میکند. تماس وسیعتر سیال با سطح صفحات، راندمان حرارتی این مدل را نسبت به پوسته و لوله بهطور محسوسی بالاتر میبرد، هرچند تولیدش پیچیدهتر و پرهزینهتر است.
مبدل هواخنک هم داستان متفاوتی دارد: خنککاری از طریق تماس مستقیم هوا با لولههای فیندار انجام میشود؛ دقیقاً همان اصلی که در رادیاتور خودرو میبینید. فینهای روی لوله سطح تبادل حرارت را افزایش میدهند و مجموعهی لوله و فین را «کویل» مینامند.
نحوه عملکرد بر اساس آرایش جریان
آرایش حرکت سیالات نسبت به هم، تأثیر مستقیمی بر راندمان نهایی مبدل دارد و به سه دسته تقسیم میشود:
جریان همجهت (Parallel Flow): هر دو سیال در یک جهت حرکت میکنند؛ اختلاف دمای ابتدای مسیر زیاد است ولی در انتها به هم
نزدیک میشود. راندمان این حالت نسبت به جریان مخالف پایینتر است.
جریان مخالف (Counter Flow): سیالات در خلاف جهت هم حرکت میکنند و بیشترین کارایی انتقال حرارت را ایجاد میکنند، چون
اجازه میدهند دمای خروجی سیال سرد از دمای خروجی سیال گرم هم بالاتر برود (در شرایط نظری).
جریان متقاطع (Cross Flow): یکی از سیالات عمود بر مسیر دیگری جریان دارد؛ نمونهی آن را در رادیاتور خودرو یا مبدلهای
هواخنک میبینید.

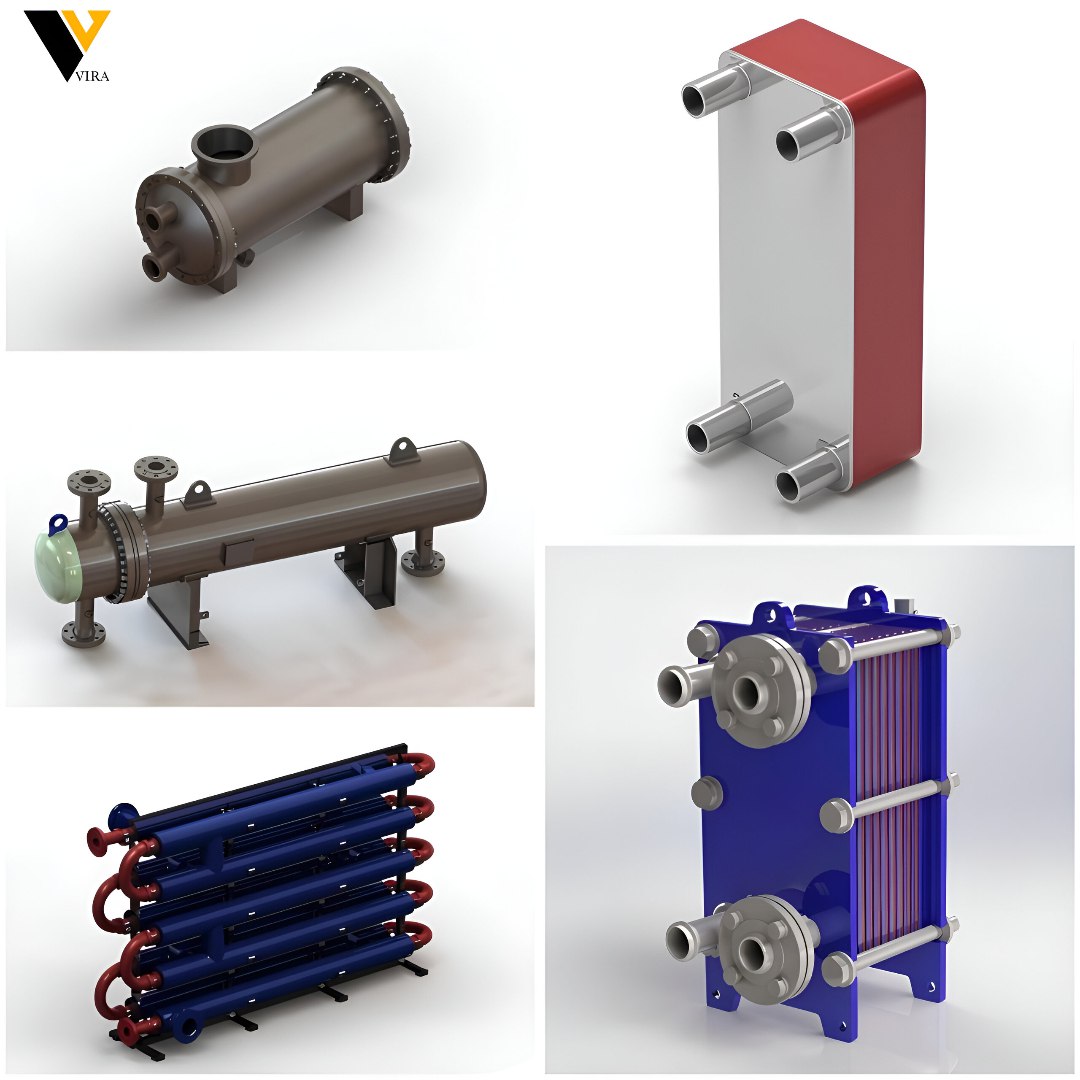

انواع مبدلهای حرارتی صنعتی
در جدول زیر، پرکاربردترین انواع مبدل حرارتی به همراه ویژگیها و کاربرد اصلی هرکدام آمده است:
| نوع مبدل حرارتی | توضیح عملکرد و ویژگیها | کاربرد اصلی |
|---|---|---|
| پوسته و لوله (Shell & Tube) | مجموعهای از لولهها درون پوسته فلزی؛ مناسب فشار و دمای بالا | صنعت نفت، گاز، پتروشیمی |
| صفحهای (Plate) | صفحات فلزی موجدار با سطح انتقال زیاد، بازده بالا و ابعاد کوچک | صنایع غذایی، HVAC |
| هواخنک (Air Cooled) | تبادل حرارت با جریان هوا بهجای آب؛ نیازمند فن | توربینها، نیروگاهها |
| دولولهای (Double Pipe) | سادهترین نوع؛ جریان در دو لوله هممحور | سیستمهای کوچک و آزمایشگاهی |
| مارپیچی (Spiral) | مسیر مارپیچی برای افزایش زمان تماس حرارتی | صنایع شیمیایی و خمیرکاغذ |
اجزای اصلی یک مبدل حرارتی
طراحی هر مبدل حرارتی از شناخت دقیق نیاز حرارتی شروع میشود و تا انتخاب جنس و تست نهایی ادامه دارد. اجزای اصلی آن عبارتاند از:
بدنه یا پوسته (Shell): نگهدارندهی سیال در فشار کاری موردنظر.
لولهها یا صفحات (Tubes/Plates): سطح اصلی تبادل حرارت بین دو سیال.
درپوشها (Heads): هدایتکنندهی مسیر ورود و خروج سیالات.
بافلها (Baffles): ایجاد آشفتگی در جریان برای افزایش مدت تماس و بازده حرارتی.
نشتیگیرها و اتصالات: تضمین ایمنی در برابر فشار و خلأ.
کاربردهای مبدل حرارتی در صنایع مختلف
صنایع انرژی: در نیروگاهها و پالایشگاهها برای بازیابی گرمای دود خروجی، پیشگرم کردن آب تغذیه بویلر و کاهش مصرف سوخت.
تهویه مطبوع و سرمایش صنعتی: در چیلرها، برجهای خنککن، کندانسورها و اواپراتورها برای انتقال حرارت بین مبرد و هوای محیط.
صنایع غذایی و دارویی: برای پاستوریزهکردن، مایعسازی و خنککردن سریع محصولات حساس.
نفت، گاز و پتروشیمی: برای بازیافت حرارتی در فرآیندهای هیدروکراکینگ، واحدهای تقطیر و موتورخانههای صنعتی.
صنایع دریایی و خودرویی: در موتور کشتیها و خودروها برای خنککاری روغن یا مایع خنککننده موتور.
چگونه مبدل مناسب را انتخاب کنیم؟
پیش از خرید یا سفارش ساخت، چند پارامتر کلیدی باید بررسی شود:
| پارامتر طراحی | توضیح فنی |
|---|---|
| نوع سیالها | مایع، گاز یا ترکیبی از آنها |
| محدوده دما و فشار | تحمل مکانیکی و حرارتی موردنیاز |
| نوع فرآیند | گرمایش، چگالش، تبخیر یا خنکسازی |
| فضای نصب | افقی، عمودی یا دیواری |
| نیاز به سرویسپذیری | قابل بازشدن یا ثابت |
| هزینه ساخت | وابسته به جنس و تکنولوژی ساخت |
مزایا و معایب مبدلهای حرارتی
مزایا
- انتقال گرمای مؤثر در فضایی محدود
- افزایش بازده انرژی فرآیند
- صرفهجویی در مصرف سوخت و آب
- امکان کار در دما یا فشار بالا
- استفاده مجدد از انرژی حرارتی تلفشده
معایب
- احتمال رسوبگیری (Fouling)
- نیاز به شستوشوی دورهای
- حساسیت به خوردگی در انتخاب جنس نامناسب
- افت فشار در طراحیهای کوچک و متراکم
استانداردهای بینالمللی طراحی مبدل
طراحی مبدلهای حرارتی باید مطابق استانداردهای جهانی انجام شود تا ایمنی و دوام تجهیز تضمین شود:
هر تولیدکنندهی معتبر، طبق حداقل یکی از این استانداردها طراحی و گواهی میدهد.
نگهداری و افزایش عمر مبدل حرارتی
خیلی از خرابیهایی که در مبدل حرارتی به تعمیرات اساسی یا تعویض کامل ختم میشوند، در واقع از یک غفلت ساده و قابل پیشگیری شروع شدهاند. چند مورد از مهمترین نکاتی که باید در برنامهی نگهداری دورهای رعایت شوند:
شستوشوی دورهای: رسوب و آلودگی روی سطوح تبادل حرارت، حتی در ضخامتی چند میلیمتری، میتواند راندمان مبدل را
بهشدت پایین بیاورد. بسته به کیفیت سیال و نوع فرآیند، شستوشو معمولاً هر ۶ تا ۱۲ ماه یکبار توصیه میشود.
کنترل نشتی اتصالات: بهویژه در مناطقی که دما بهسرعت تغییر میکند، چون شوک حرارتی مکرر میتواند به مرور واشرها و
درزگیرها را ضعیف کند.
رعایت فشار کاری مجاز: فراتر رفتن از فشار طراحی، حتی بهصورت موقت، ریسک تغییر شکل یا آسیب دائمی به بدنه را بالا میبرد.
بازرسی فنی دورهای (NDT): برای تشخیص ترکهای ریز و خوردگی زیرسطحی، پیش از آنکه به نشتی یا شکست واقعی تبدیل شوند.
تعویض بهموقع گسکتها و واشرها: مخصوصاً در مبدلهای صفحهای که سرویسپذیری بالایی دارند و تعویض قطعات آنها ساده و
کمهزینه است.
رعایت مستمر این نکات، عمر مفید مبدل را بهطور محسوسی افزایش میدهد و هزینهی تعمیرات اضطراری را به حداقل میرساند؛ در عمل، هزینهی یک برنامهی نگهداری منظم همیشه بسیار کمتر از هزینهی تعویض کامل دستگاه است.
مقایسه فنی انواع مبدلها
| شاخص مقایسه | پوسته و لوله | صفحهای | هواخنک |
|---|---|---|---|
| مقاومت در فشار بالا | بسیار زیاد | متوسط | زیاد |
| راندمان حرارتی | زیاد | بسیار زیاد | متوسط |
| فضای موردنیاز | زیاد | کم | متوسط |
| قابلیت سرویس | خوب | عالی | متوسط |
| هزینه ساخت | بالا | متوسط | زیاد |
سوالات متداول
پیش از ثبت سفارش، پاسخ چند سوال پرتکرار درباره مبدل حرارتی را اینجا آوردهایم:
مبدل حرارتی چگونه کار میکند؟
سیال گرم و سرد از مسیرهای جدا عبور میکنند و حرارت از طریق دیوارهی فلزی میان دو سیال منتقل میشود، بدون تماس مستقیم آنها.
مبدل حرارتی چه تفاوتی با کندانسور دارد؟
کندانسور نوع خاصی از مبدل است که در آن بخار به مایع تبدیل میشود؛ اما مبدل حرارتی میتواند گرمایش، سرمایش یا تبخیر هم انجام دهد.
برای خرید مبدل حرارتی چه نکاتی مهم است؟
نوع سیال، محدودهی دما و فشار، میزان انتقال حرارت موردنیاز، جنس بدنه، نوع آرایش جریان و قابلیت سرویسپذیری.
علت افت راندمان در مبدلهای قدیمی چیست؟
اصلیترین دلیل، رسوبگیری و آلودگی سطح، همراه با عملکرد نامتعادل جریانهاست که مانع انتقال حرارت مؤثر میشود.
عمر مفید مبدل حرارتی چقدر است؟
در صورت نگهداری صحیح، بسته به جنس و شرایط کاری، بین ۱۰ تا ۲۰ سال دوام دارد.
جمعبندی و معرفی تیوان مبدل ویرا
مبدل حرارتی یکی از مهمترین حلقههای چرخهی بهینهسازی انرژی است؛ از فرآیندهای سادهی گرمایشی تا سیستمهای فوقپیشرفته صنعتی، این تجهیز نقشی حیاتی ایفا میکند. انتخاب درست نوع مبدل و جنس آن، راندمان بالا، عمر طولانی و صرفهجویی در انرژی را تضمین میکند.
تیوان مبدل ویرا یکی از تولیدکنندگان و طراحان تخصصی مبدل حرارتی در ایران است که با تکیه بر دانش مهندسی حرارت و استانداردهای بینالمللی، انواع مبدل پوسته و لوله، صفحهای و هواخنک را برای صنایع مختلف طراحی و تولید میکند.
خدمات ما:
طراحی اختصاصی مبدل بر اساس مشخصات فرآیندی شما · تولید با متریال استاندارد (استیل، مس، فولاد کربنی) ·
تست فشار مطابق ASME و TEMA · قیمت رقابتی و تحویل سریع پروژه.
