افزایش پیوسته هزینههای گاز و برق، بسیاری از صاحبخانهها و مدیران ساختمان را به فکر راهی برای کاهش این هزینهها انداخته. یکی از راهکارهایی که این روزها بیشتر شنیده میشود، مبدل حرارتی است؛ دستگاهی که با بازیافت گرمای هوای خروجی، بخشی از انرژی که معمولاً هدر میرود را دوباره به چرخه گرمایش برمیگرداند. در این مطلب قرار است بدون حاشیه، انواع مبدلهای حرارتی موجود در بازار، تفاوتهای فنی آنها و پنج مدل اقتصادی و پرکاربرد را با جزئیات کامل بررسی کنیم تا انتخاب درستتری داشته باشید.
خلاصه مطلب
اگر وقت کافی برای خواندن کل مطلب ندارید، این چند خط کفایت میکند:
- مبدل حرارتی با بازیافت گرمای هوای خروجی، معمولاً بین ۳۰ تا ۵۰ درصد از هزینه گرمایش را کاهش میدهد.
- پنج نوع اصلی وجود دارد: صفحهای، پوسته و لوله، حلزونی، لوله به لوله و هوا به هوا؛ هرکدام برای کاربرد متفاوتی مناسباند.
- برای خانههای معمولی ۸۰ تا ۱۷۰ متری، مدلهای TB-200 تا VR-350 ویرا بسته به بودجه و نیاز، گزینههای منطقی هستند.
- بازگشت سرمایه معمولاً بین ۲ تا ۴ سال اتفاق میافتد و عمر مفید دستگاهها ۱۵ تا ۲۵ سال است.
فهرست مطالب
چرا مبدل حرارتی؟
پیش از رفتن سراغ مدلها، بد نیست ببینیم اصلاً این سرمایهگذاری چه بازدهی دارد. تجربه نصب در صدها واحد مسکونی و تجاری نشان میدهد اثر مبدل حرارتی روی قبض گاز، محسوس و قابل اندازهگیری است.
شناخت انواع مبدلهای حرارتی
هر ساختمان و هر کاربردی، به یک نوع مبدل نیاز دارد. پیش از معرفی مدلهای اقتصادی، بهتر است با منطق فنی هر نوع آشنا شوید تا انتخاب نهایی آگاهانهتر باشد.

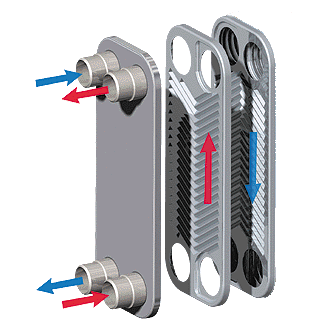

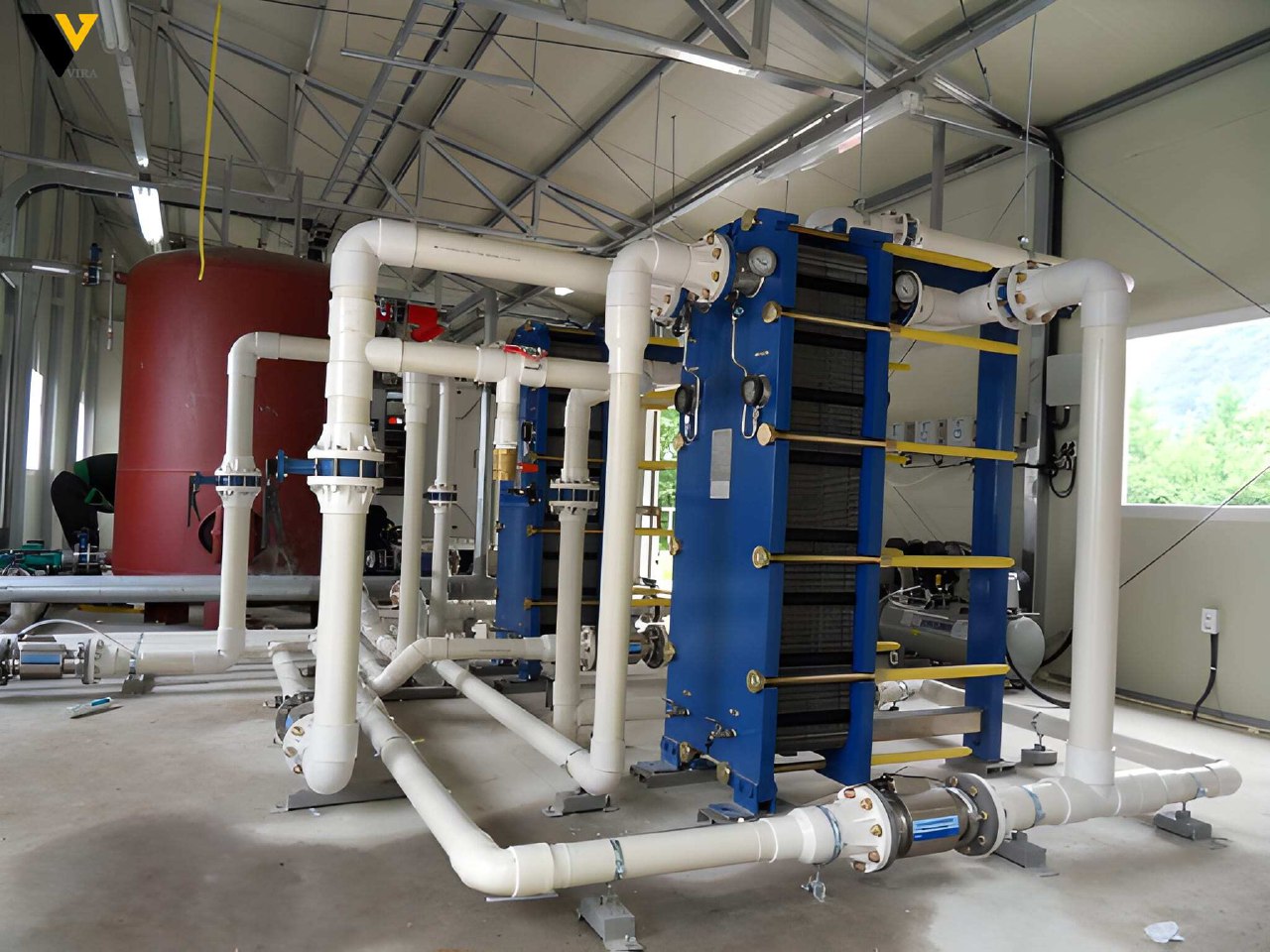

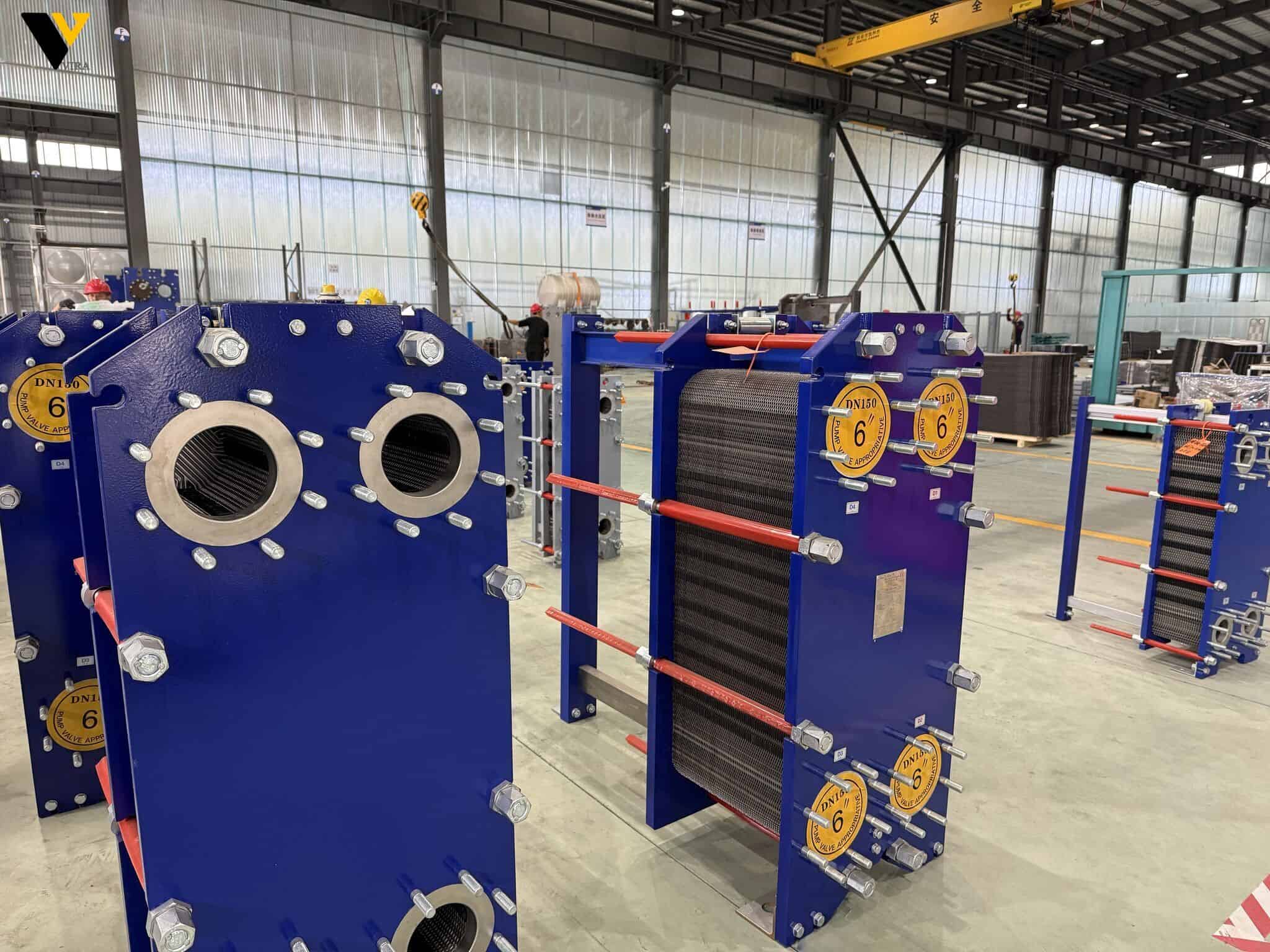

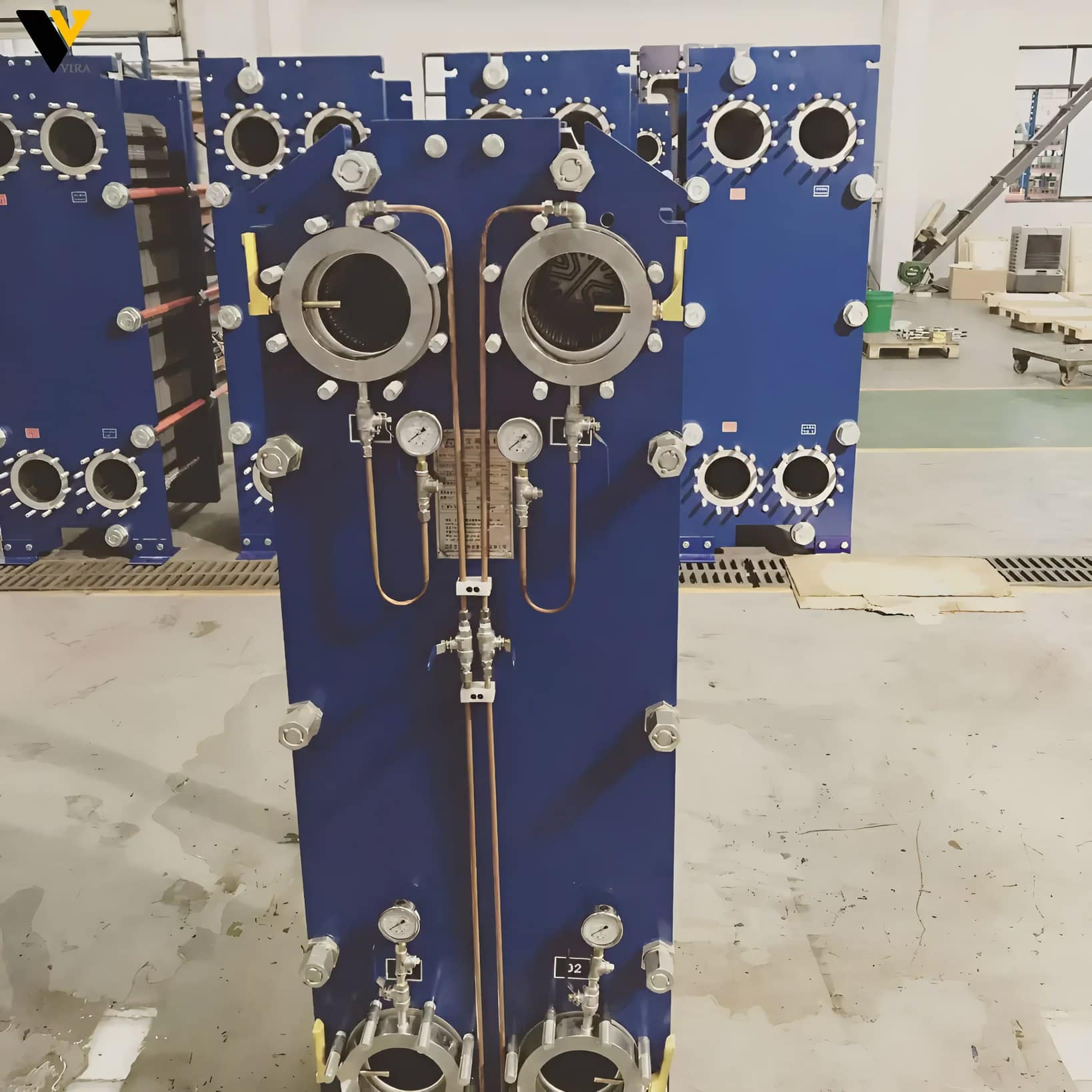

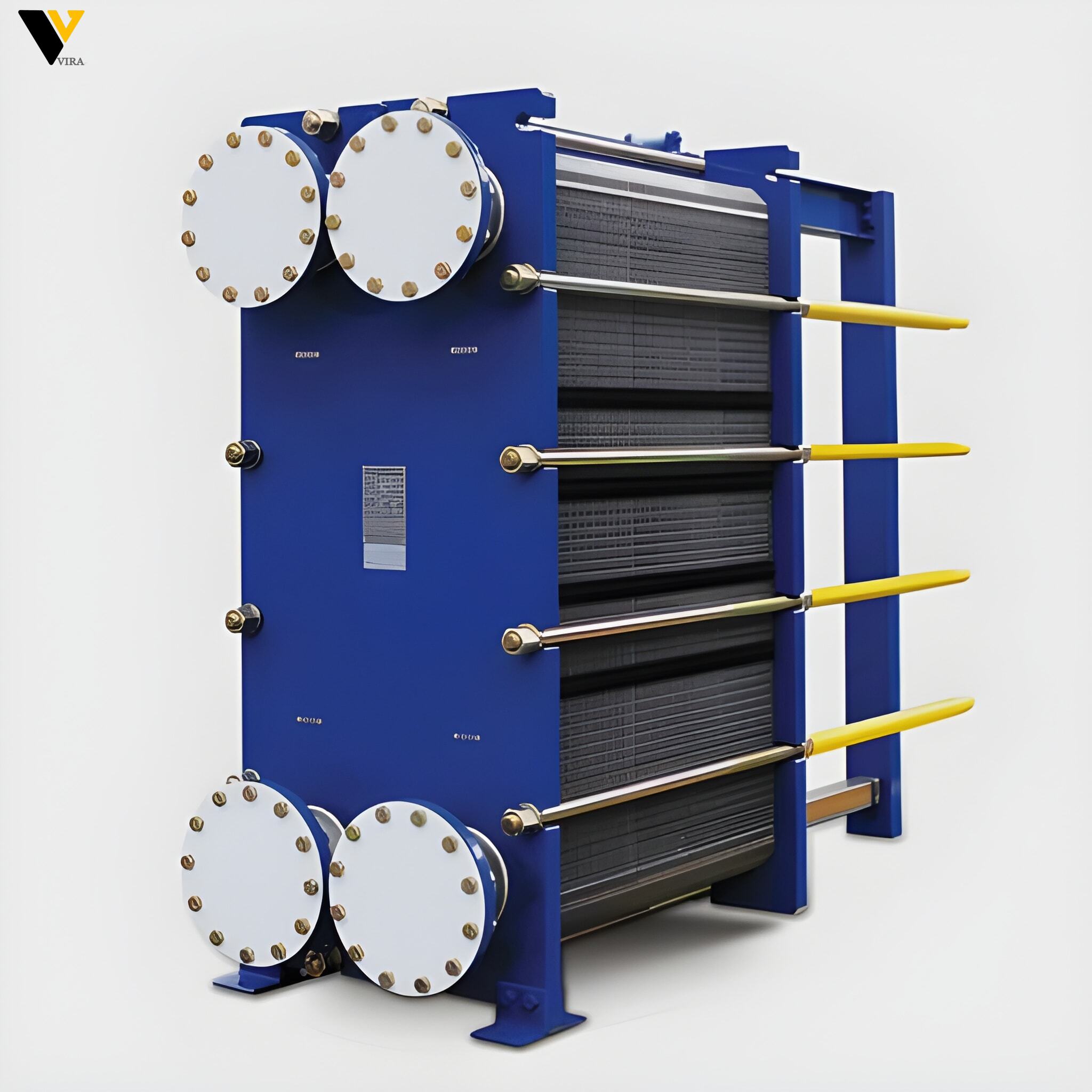

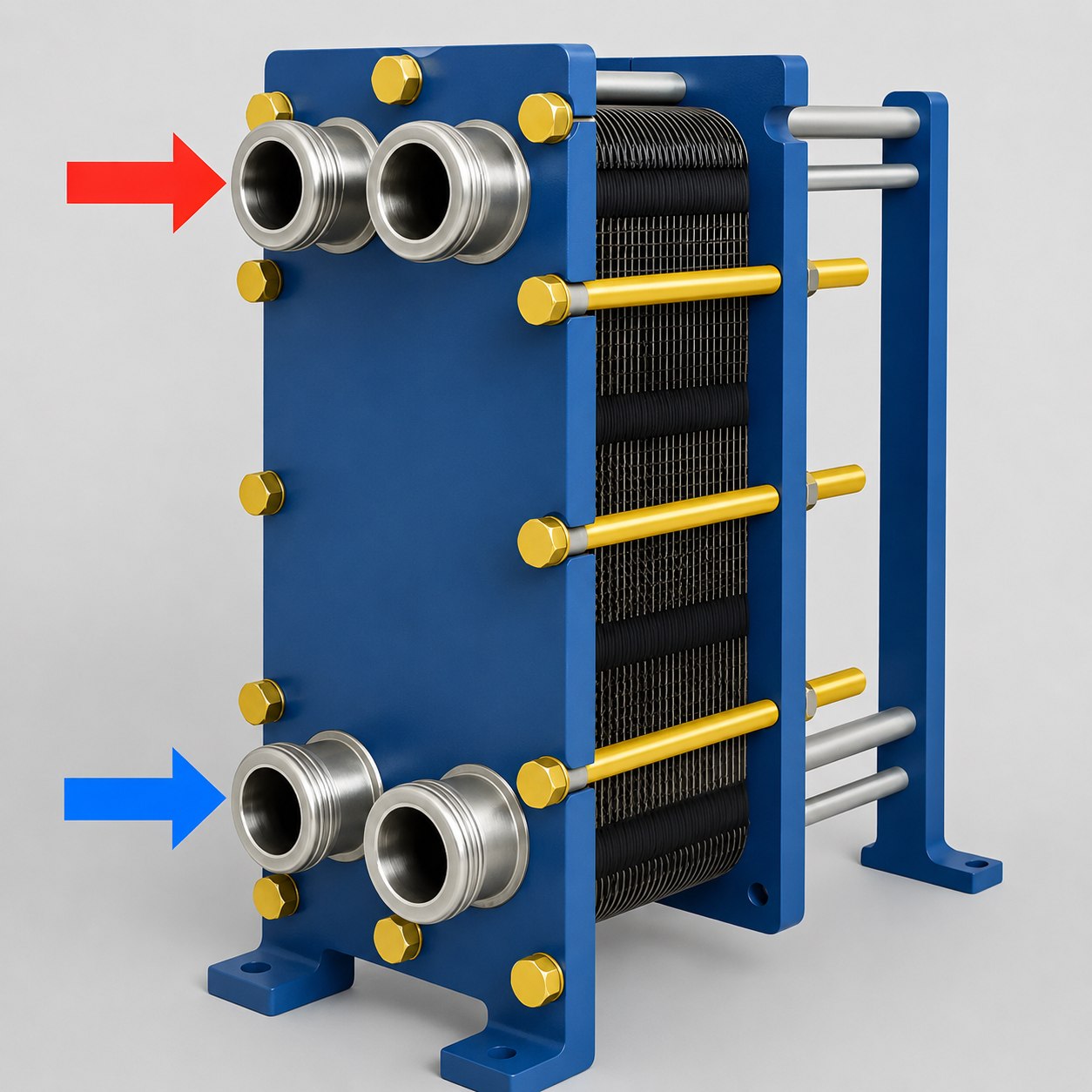

۱. مبدل حرارتی صفحهای (Plate Heat Exchanger)
این نوع از چند صفحه فلزی فشرده تشکیل شده که سیال گرم و سرد را از دو مسیر جدا از کنار هم عبور میدهد. سطح تماس بالا باعث میشود راندمان حرارتی آن تا ۹۵ درصد برسد و در عین حال، فضای کمی اشغال کند.
مزایا
- بازده حرارتی بالا
- اشغال فضای کم
- انعطاف در طراحی
- سرویس و تعمیر آسان
معایب
- حساس به فشار بالا
- احتمال نشتی در صورت فرسودگی واشرها
- نیاز به کنترل کیفیت سیال ورودی
کاربرد رایج: سیستمهای گرمایش مرکزی، صنایع غذایی، تصفیهخانهها.

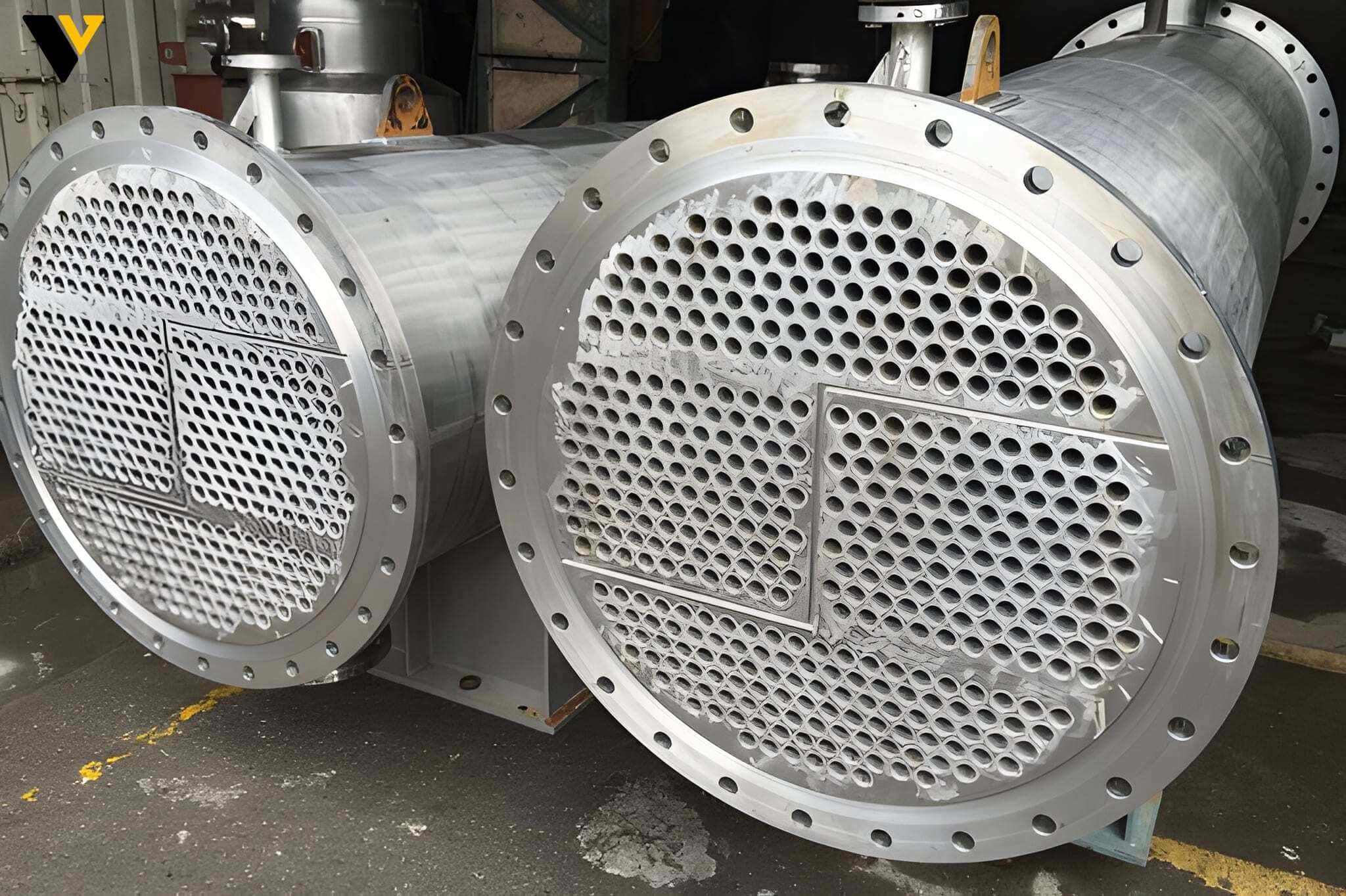

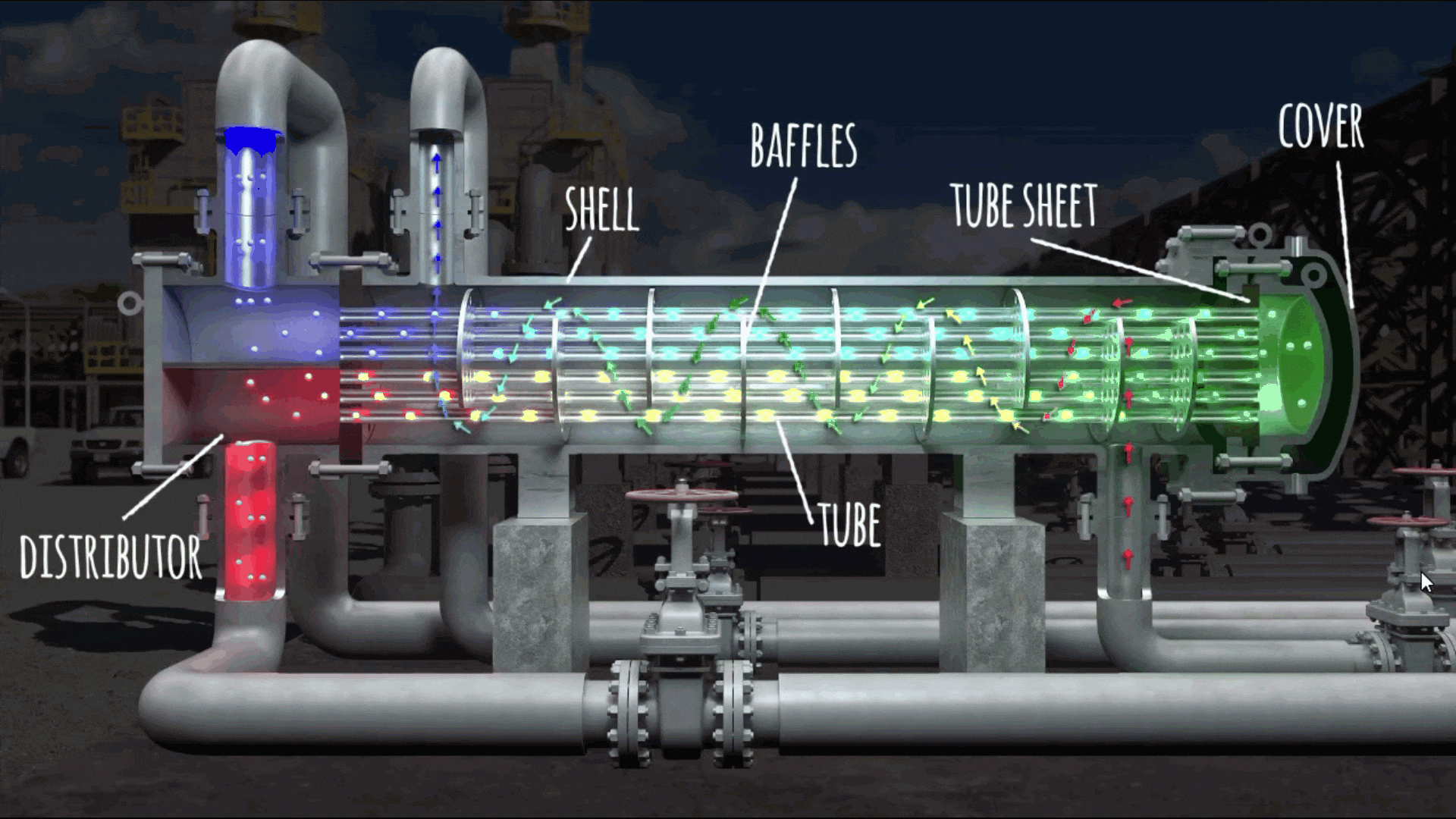

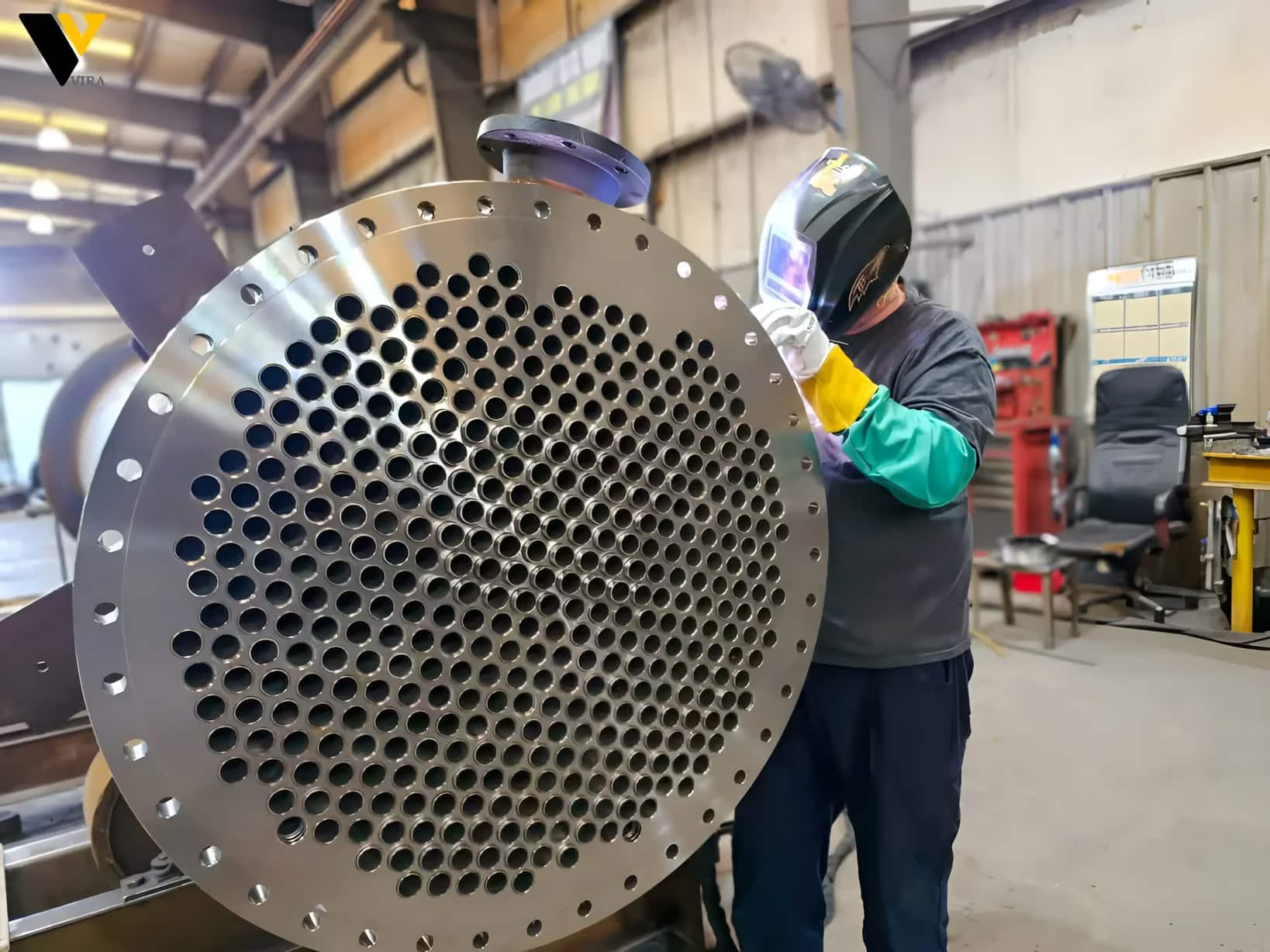

۲. مبدل حرارتی پوسته و لوله (Shell and Tube)
یک پوسته بیرونی، دستهای از لولههای داخلی و بافلهایی که مسیر جریان را هدایت میکنند، ساختار اصلی این نوع را تشکیل میدهند. سه حالت رایج دارد: تکپاسه برای کاربردهای ساده، چندپاسه برای بازده بالاتر، و نوع U-شکل برای جایی که اختلاف دمای زیادی بین دو سیال وجود دارد.
مزایا
- مقاومت بالا در برابر فشار
- سازگار با سیالات خورنده
- عمر طولانی و تحمل دمای بالا
معایب
- حجیم و سنگین
- هزینه نصب بیشتر نسبت به نوع صفحهای
کاربرد رایج: صنایع پتروشیمی، نیروگاهها، سیستمهای تولید بخار.

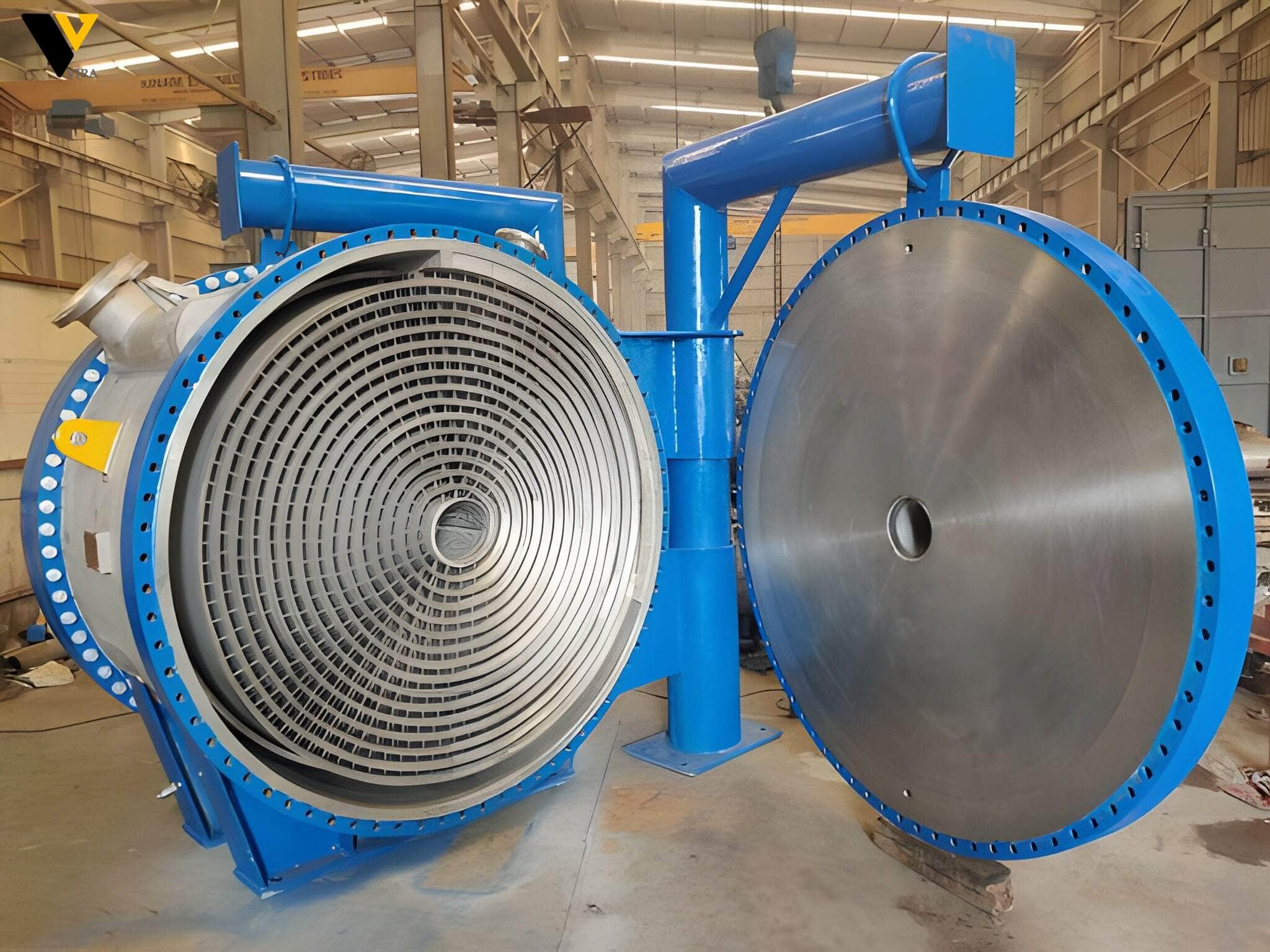

۳. مبدل حرارتی حلزونی (Spiral Heat Exchanger)
دو کانال حلزونی موازی با جریان کاملاً مخالف، ویژگی خاص این نوع است. حرکت پیوسته سیال باعث میشود دستگاه تا حد زیادی خودتمیزشونده باشد و در برابر گرفتگی مقاومتر عمل کند؛ به همین دلیل برای سیالاتی که ذرات معلق دارند یا غلیظ هستند، انتخاب مناسبی است.
کاربرد رایج: سیالات حاوی ذرات معلق، مواد لزج، صنایع کاغذسازی.

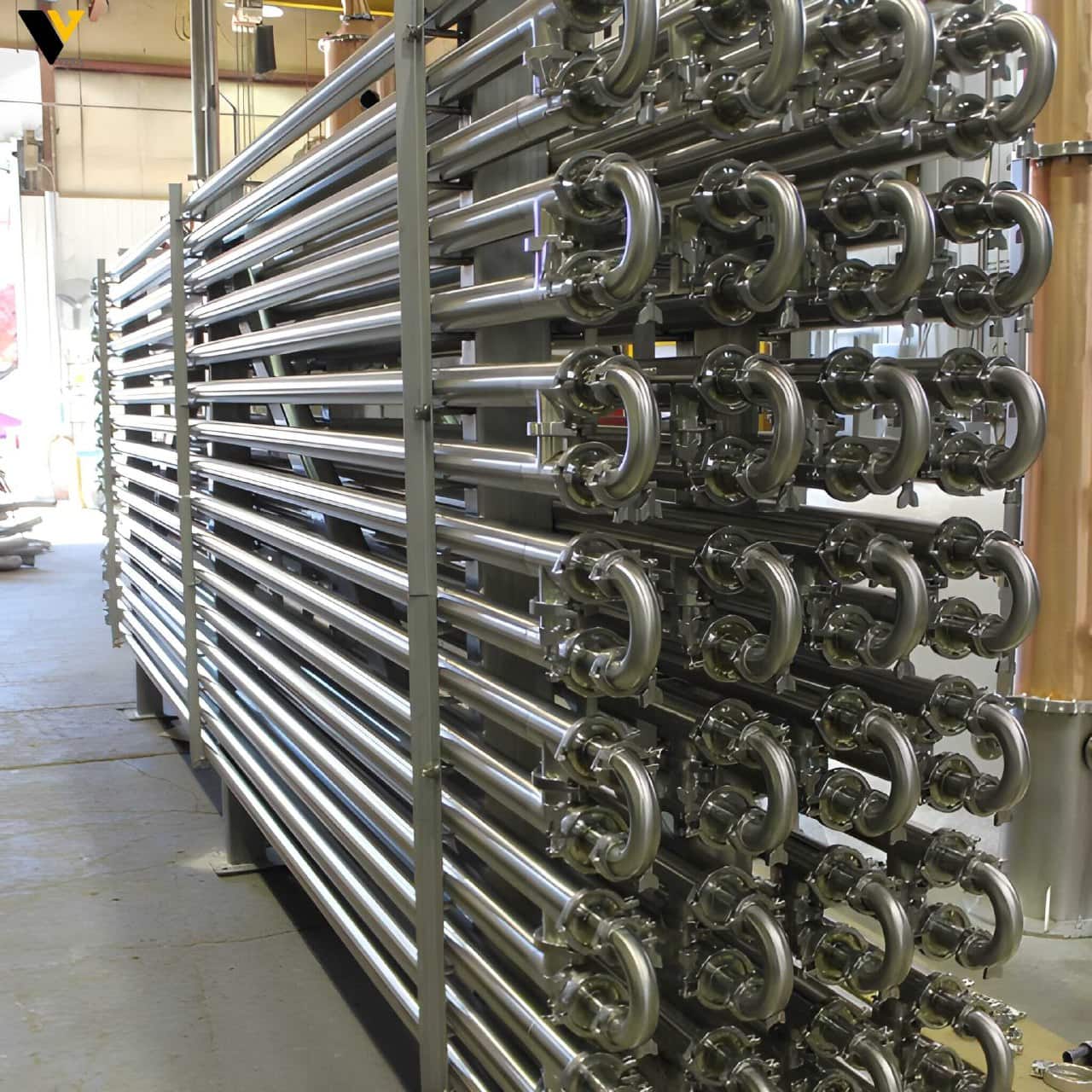

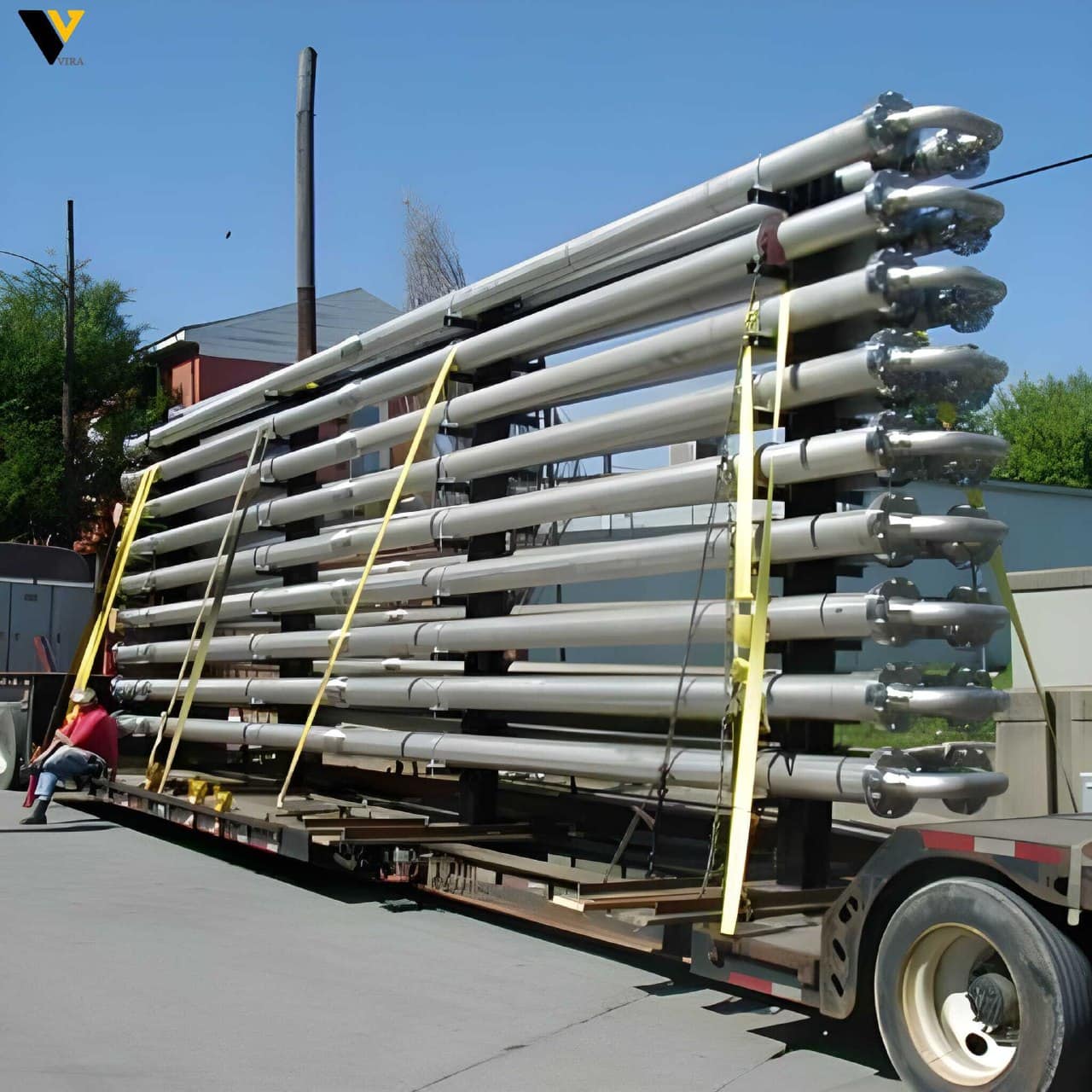

۴. مبدل حرارتی لوله به لوله (Tube in Tube)
سادهترین نوع از نظر ساختار: یک لوله داخلی، یک لوله بیرونی و یک لایه عایق حرارتی بین آنها. همین سادگی باعث میشود قیمت پایینتر، نصب آسانتر و تعمیر سریعتری داشته باشد، هرچند راندمان آن نسبت به مدلهای صفحهای یا پوسته و لوله پایینتر است.
کاربرد رایج: سیستمهای کوچک، آزمایشگاهها، پروژههای با بودجه محدود.
۵. مبدل حرارتی هوا به هوا (Air to Air)
این خانواده خودش سه زیرمجموعه دارد:
- چرخشی (Rotary): صفحه چرخانی که حرارت را ذخیره و منتقل میکند؛ بازده حدود ۷۰ تا ۸۵ درصد.
- صفحهای ثابت (Static Plate): صفحات ثابت آلومینیومی با جداسازی کامل دو جریان هوا؛ بازده ۶۰ تا ۸۰ درصد.
- لوله حرارتی (Heat Pipe): انتقال حرارت بدون نیاز به برق، با بازده ۵۰ تا ۷۰ درصد.
برای مطالعه تکمیلی درباره خرید مبدل صفحهای، این راهنمای خرید مبدل صفحهای را هم بخوانید.
۵ مدل برتر مبدل حرارتی اقتصادی ویرا
حالا که با منطق فنی هر نوع آشنا شدید، برویم سراغ مدلهای واقعی که در بازار ایران بیشترین کاربرد را دارند.
ویرا مدل IR-300
- ظرفیت: ۳۰,۰۰۰ کیلوکالری بر ساعت
- بازده: ۸۵٪
- قیمت: حدود ۴۵ میلیون تومان
- گارانتی: ۵ سال
- ابعاد: ۸۰×۶۰×۲۵ سانتیمتر
- وزن: ۳۵ کیلوگرم
- فشار کاری: ۱۰ بار
- دمای کاری: ۱۰- تا ۱۱۰+ درجه
ساختار داخلی از ۴۵ صفحه استیل ۳۱۶L، واشرهای NBR و قاب ضدزنگ تشکیل شده؛ نصب آن معمولاً کمتر از ۴ ساعت طول میکشد و امکان افزودن سیستم کنترل هوشمند هم وجود دارد. برای خانههای ۱۰۰ تا ۱۵۰ متری و ساختمانهای اداری کوچک گزینه مناسبی است.
مثال محاسبه: برای خانه ۱۲۰ متری با مصرف سالانه ۲۰ میلیون تومان گاز، صرفهجویی تقریبی برابر است با ۲۰ × ۰.۸۵ = حدود ۱۷ میلیون تومان در سال.
ویرا مدل PH-250
- ظرفیت: ۲۵,۰۰۰ کیلوکالری بر ساعت
- بازده: ۸۲٪
- قیمت: حدود ۳۸ میلیون تومان
- گارانتی: ۳ سال
- ابعاد: ۹۰×۴۰×۳۰ سانتیمتر
- وزن: ۲۸ کیلوگرم
- تعداد لوله: ۱۲۰ عدد
- مصرف برق: ۱۵۰ وات
پوسته از فولاد کربنی پوششدار و لولهها از جنس مس ضدخوردگی ساخته شدهاند؛ عایق پلیاورتان و فیلتر هوای قابلشستشو هم دارد. طراحی کمپکت آن اجازه نصب دیواری میدهد و برای آپارتمانهای ۸۰ تا ۱۲۰ متری و دفاتر کار مناسب است.
ویرا مدل AL-400
- ظرفیت: ۴۰,۰۰۰ کیلوکالری بر ساعت
- بازده: ۸۸٪ (بالاترین در این رده)
- قیمت: حدود ۵۲ میلیون تومان
- گارانتی: ۷ سال
- ابعاد: ۱۰۰×۷۰×۳۵ سانتیمتر
- وزن: ۴۵ کیلوگرم
- دمای کاری: ۲۰- تا ۱۲۰+ درجه
ترکیب مزایای دو نوع صفحهای و لولهای، همراه با سیستم خودتنظیم جریان، کنترل هوشمند دما، فیلتر HEPA و سنسورهای چندگانه. برای خانههای بزرگ ۱۵۰ تا ۲۰۰ متری، ویلاها و دفاتر بزرگ طراحی شده.
ویرا مدل TB-200
- ظرفیت: ۲۰,۰۰۰ کیلوکالری بر ساعت
- بازده: ۸۰٪
- قیمت: حدود ۳۲ میلیون تومان (اقتصادیترین مدل)
- گارانتی: ۲ سال
- ابعاد: ۷۰×۵۰×۲۰ سانتیمتر
- وزن: ۲۲ کیلوگرم
لوله داخلی مسی، لوله بیرونی آلومینیومی و عایق پشم شیشه. مصرف برق آن صفر است، نصب و نگهداریاش ساده است و قطعات یدکی بهراحتی پیدا میشود. برای خانههای کوچک تا ۸۰ متر و کاربران با بودجه محدود، منطقیترین گزینه است.
ویرا مدل VR-350
- ظرفیت: ۳۵,۰۰۰ کیلوکالری بر ساعت
- بازده حرارتی: ۸۶٪ / بازده رطوبتی: ۷۵٪
- قیمت: حدود ۴۸ میلیون تومان
- گارانتی: ۵ سال
- ابعاد: ۸۵×۶۵×۴۰ سانتیمتر
- وزن: ۳۸ کیلوگرم
چرخ بازیاب آلومینیومی، موتور EC بیصدا (زیر ۳۵ دسیبل)، پوشش ضدباکتری و سیستم خودتمیزکن UV-C. از طریق اپلیکیشن موبایل قابل کنترل است و برای خانههای مدرن ۱۲۰ تا ۱۷۰ متری و ساختمانهای هوشمند طراحی شده.
هنوز مطمئن نیستید کدام مدل مناسب شماست؟
کارشناسان ویرا با توجه به متراژ، الگوی مصرف و بودجه شما، بهترین مدل را رایگان پیشنهاد میدهند.
مشاوره رایگان و دریافت قیمتجدول مقایسه کامل مدلهای مبدل حرارتی
| مشخصات | IR-300 | PH-250 | AL-400 | TB-200 | VR-350 |
|---|---|---|---|---|---|
| نوع | صفحهای | پوسته-لوله | هیبریدی | لوله به لوله | چرخشی |
| ظرفیت (Kcal/h) | ۳۰,۰۰۰ | ۲۵,۰۰۰ | ۴۰,۰۰۰ | ۲۰,۰۰۰ | ۳۵,۰۰۰ |
| بازده حرارتی | ۸۵٪ | ۸۲٪ | ۸۸٪ | ۸۰٪ | ۸۶٪ |
| قیمت (میلیون تومان) | ۴۵ | ۳۸ | ۵۲ | ۳۲ | ۴۸ |
| گارانتی | ۵ سال | ۳ سال | ۷ سال | ۲ سال | ۵ سال |
| ابعاد (cm) | ۸۰×۶۰×۲۵ | ۹۰×۴۰×۳۰ | ۱۰۰×۷۰×۳۵ | ۷۰×۵۰×۲۰ | ۸۵×۶۵×۴۰ |
| وزن (kg) | ۳۵ | ۲۸ | ۴۵ | ۲۲ | ۳۸ |
| مصرف برق (W) | ۱۸۰ | ۱۵۰ | ۲۲۰ | ۰ | ۲۰۰ |
| سطح صدا (dB) | ۴۲ | ۴۵ | ۳۸ | ۰ | ۳۵ |
| دمای کاری (°C) | ۱۰- تا ۱۱۰+ | ۵- تا ۹۰+ | ۲۰- تا ۱۲۰+ | ۱۰- تا ۸۰+ | ۱۵- تا ۱۰۰+ |
| مناسب برای (متراژ) | ۱۰۰-۱۵۰ | ۸۰-۱۲۰ | ۱۵۰-۲۰۰ | تا ۸۰ | ۱۲۰-۱۷۰ |
| امتیاز کلی | ۸.۵/۱۰ | ۸/۱۰ | ۹.۲/۱۰ | ۷.۵/۱۰ | ۹/۱۰ |
راهنمای انتخاب مبدل حرارتی بر اساس نیاز
قبل از خرید، این سه محور را برای ساختمان خودتان بررسی کنید:
۱. کیفیت هوای ورودی
میزان گرد و غبار محیط، آلودگی هوا، رطوبت نسبی و دمای محیط، مستقیماً روی انتخاب نوع فیلتر و جنس صفحات اثر میگذارد.
۲. وضعیت سیستم گرمایشی فعلی
نوع سوخت مصرفی، عمر سیستم موجود، وضعیت نگهداری قبلی و کیفیت عایقبندی ساختمان، همگی روی بازده واقعی مبدل تأثیر دارند.
۳. الگوی مصرف
ساعات کارکرد روزانه، دمای تنظیمی، تعداد ساکنین و نوع استفاده از فضا، تعیین میکند کدام ظرفیت برای شما اقتصادیتر است.
نکات فنی نصب و راهاندازی
مراحل نصب
- بررسی و آمادهسازی (حدود ۱ ساعت): بررسی محل نصب، اندازهگیری فضا، بررسی اتصالات برق و لولهکشی، تهیه ابزار.
- نصب فیزیکی (۲ تا ۳ ساعت): نصب براکت نگهدارنده، قرارگیری دستگاه، اتصال لولههای ورودی و خروجی، اتصال برق و کنترل.
- راهاندازی و تست (حدود ۱ ساعت): تست عملکرد، کالیبراسیون سنسورها، تنظیم پارامترهای کاری، آموزش کاربر.
نکات ایمنی مهم
- نصب را حتماً به تکنسین مجاز بسپارید.
- اتصالات گاز باید توسط متخصص انجام شود.
- در حین نصب از تجهیزات ایمنی استفاده کنید.
- دستورالعمل سازنده را کامل رعایت کنید.
برنامه نگهداری و سرویس مبدلها
نگهداری ماهیانه
- بررسی فیلترهای هوا
- کنترل عملکرد سیستم
- بررسی دمای ورودی و خروجی
- بازدید ظاهری اتصالات
نگهداری فصلی
- تمیزکاری کامل فیلترها
- بررسی سفتی اتصالات
- کنترل سرعت فنها
- تحلیل عملکرد کلی دستگاه
سرویس سالیانه
- سرویس کامل توسط تکنسین مجاز
- تمیزکاری سطوح انتقال حرارت
- تعویض قطعات فرسوده
- تهیه گزارش عملکرد
| نوع سرویس | هزینه (میلیون تومان) | دوره تکرار |
|---|---|---|
| تمیزکاری فیلتر | ۰.۵ | هر ۳ ماه |
| سرویس جزئی | ۲ | هر ۶ ماه |
| سرویس کامل | ۵ | هر ۱۲ ماه |
| تعمیر اساسی | ۱۰ تا ۱۵ | هر ۵ تا ۷ سال |
برای مطالعه بیشتر درباره انتخاب مبدل مناسب، این مقاله تکمیلی را هم ببینید.
انتخاب بر اساس متراژ ساختمان
مقایسه مبدل حرارتی با سیستمهای جایگزین
| معیار | مبدل حرارتی | پنل خورشیدی |
|---|---|---|
| هزینه اولیه | کمتر | بیشتر |
| زمان بازگشت سرمایه | ۲ تا ۴ سال | ۵ تا ۸ سال |
| وابستگی به آب و هوا | کم | زیاد |
| نگهداری | ساده | پیچیدهتر |
| عمر مفید | ۱۵ تا ۲۰ سال | ۲۰ تا ۲۵ سال |
| معیار | مبدل حرارتی | پمپ حرارتی |
|---|---|---|
| هزینه اولیه | کمتر | بیشتر |
| مصرف برق | کم | متوسط |
| پیچیدگی نصب | ساده | پیچیدهتر |
| کاربرد در فصل گرم | محدود | عالی |
تحلیل بازار و روند قیمت مبدل حرارتی
مثل بیشتر تجهیزات فلزی و صنعتی، قیمت مبدلهای حرارتی هم در سه سال اخیر روند صعودی داشته:
| سال | میانگین قیمت | رشد نسبت به سال قبل |
|---|---|---|
| ۱۴۰۲ | ۲۸ | — |
| ۱۴۰۳ | ۳۵ | +۲۵٪ |
| ۱۴۰۴ | ۴۲ | +۲۰٪ |
با همین روند، قیمتها احتمالاً ۱۵ تا ۱۸ درصد دیگر هم رشد میکنند و به بازه ۴۸ تا ۵۰ میلیون تومان میرسند؛ به همین دلیل از نظر اقتصادی، خرید در زمان حال معمولاً بهصرفهتر از تعویق آن است. البته این پیشبینی بر اساس روند بازار است، نه تضمین قطعی؛ برای قیمت دقیق روز با کارشناسان ویرا تماس بگیرید.
برای دیدن نقش مبدلهای حرارتی در صنایع بزرگتر، این مقاله درباره کاربرد مبدل در پالایشگاهها میتواند مفید باشد.
سوالات متداول
مبدل حرارتی چقدر عمر میکند؟
بستگی به نوع دستگاه دارد:
- صفحهای: ۱۵ تا ۱۸ سال
- پوسته و لوله: ۱۸ تا ۲۲ سال
- چرخشی: ۱۲ تا ۱۵ سال
- لوله به لوله: ۲۰ تا ۲۵ سال
آیا مبدل حرارتی در همه فصلها کاربرد دارد؟
بله، اما میزان کارایی متفاوت است: در زمستان با بازیافت حرارت هوای خروجی تقریباً در حداکثر بازده کار میکند، در تابستان بیشتر نقش پیشخنککاری هوای ورودی را دارد (بازده حدود ۶۰ تا ۷۰ درصد) و در پاییز و بهار بیشتر برای کنترل رطوبت و دما مفید است.
هزینه سرویس سالیانه مبدل حرارتی چقدر است؟
بهطور میانگین: سرویس پایه ۲ تا ۳ میلیون تومان، سرویس کامل ۴ تا ۶ میلیون تومان، تعویض قطعات در صورت نیاز ۱ تا ۳ میلیون تومان و تمیزکاری تخصصی ۱ تا ۲ میلیون تومان.
آیا مبدل حرارتی صدا دارد؟
بستگی به نوع آن دارد. مدلهای چرخشی مدرن حدود ۳۰ تا ۴۰ دسیبل، صفحهای با فن ۳۵ تا ۴۵ دسیبل و پوسته و لوله ۴۰ تا ۵۰ دسیبل صدا تولید میکنند؛ مدل لوله به لوله چون برق مصرف نمیکند، عملاً بیصداست.
چه عواملی روی بازده مبدل حرارتی اثر میگذارد؟
- کیفیت هوا: گرد و غبار زیاد میتواند ۱۰ تا ۱۵ درصد از بازده کم کند.
- دمای محیط: دماهای شدید معمولاً ۵ تا ۱۰ درصد کارایی را کاهش میدهند.
- نگهداری: نبود سرویس منظم تا ۲۰ درصد افت عملکرد ایجاد میکند.
- نصب نادرست: میتواند تا ۲۵ درصد از بازده دستگاه بکاهد.
نتیجهگیری و راهنمای انتخاب نهایی
انتخاب یک مبدل حرارتی مناسب، فقط یک خرید تجهیزات نیست؛ یک تصمیم اقتصادی است که در طول ۱۵ تا ۲۰ سال، هر ماه روی قبض گاز شما اثر میگذارد. با توجه به آنچه بررسی کردیم:
- برای بودجه محدود: ویرا TB-200 — ساده، مقرونبهصرفه و کمدردسر.
- برای تعادل قیمت و کیفیت: ویرا PH-250 — انتخاب مناسب برای اکثر خانهها.
- برای حداکثر بازده: ویرا AL-400 — بالاترین راندمان و طولانیترین گارانتی.
- برای فناوری پیشرفته: ویرا VR-350 — هوشمند، بیصدا و کنترل از موبایل.
- برای استاندارد بالا و اطمینان: ویرا IR-300 — کیفیت ثابت و قابل اعتماد.
در نهایت، بهتر است پیش از خرید حتماً با یک کارشناس مشورت کنید، نصب را به تکنسین مجاز بسپارید و برنامه نگهداری دورهای را جدی بگیرید؛ همین سه نکته ساده، تفاوت بین یک خرید موفق و یک هزینه اضافه را مشخص میکند.
