مبدل حرارتی دستگاهی است که برای انتقال حرارت میان دو یا چند سیال (مایع یا گاز) با دمای متفاوت استفاده می‌شود.

در این فرآیند، سیالات بدون تماس مستقیم با هم، انرژی حرارتی را مبادله می‌کنند.

برای مثال، در سیستم گرمایش ساختمان، آب گرم از طریق مبدل حرارتی گرمایش لازم برای هوا را تأمین می‌کند.

مبدل‌های حرارتی در بسیاری از حوزه‌ها استفاده می‌شوند، از جمله:

• صنایع نفت و گاز: انتقال حرارت در واحدهای پالایشگاهی و پتروشیمی
• سیستم‌های گرمایشی و سرمایشی: تهویه مطبوع ساختمان‌ها و چیلرها
• صنایع غذایی و نوشیدنی: خنک کردن یا گرمایش سریع محصولات
• نیروگاه‌ها: مدیریت گرما در سیستم‌های توربینی

1. بهینه‌سازی مصرف انرژی: کاهش هدررفت حرارتی
2. راندمان بالا: انتقال سریع و مؤثر حرارت
3. طراحی متنوع: امکان استفاده در محیط‌های مختلف صنعتی و تجاری
4. دوام و طول عمر: تولید از مواد مقاوم در برابر خوردگی

مبدل حرارتی یک دستگاه مکانیکی برای انتقال حرارت بین دو یا چند سیال است که ممکن است گاز یا مایع باشند.

ساختار مبدل حرارتی شامل اجزایی است که هر یک نقشی مهم در عملکرد دستگاه ایفا می‌کنند.

این اجزا بسته به نوع مبدل طراحی و مواد متفاوتی دارند.

قیمت مبدل حرارتی صنعتی در سال 2026 بسته به نوع دستگاه، ظرفیت انتقال حرارت، جنس بدنه، و برند تولیدکننده دارای بازهٔ گسترده‌ ای است.

با توجه به نوسانات بازار تجهیزات تاسیساتی، انتخاب مبدل مناسب نه‌ تنها از نظر عملکرد، بلکه از لحاظ اقتصادی نیز اهمیت ویژه‌ای دارد.

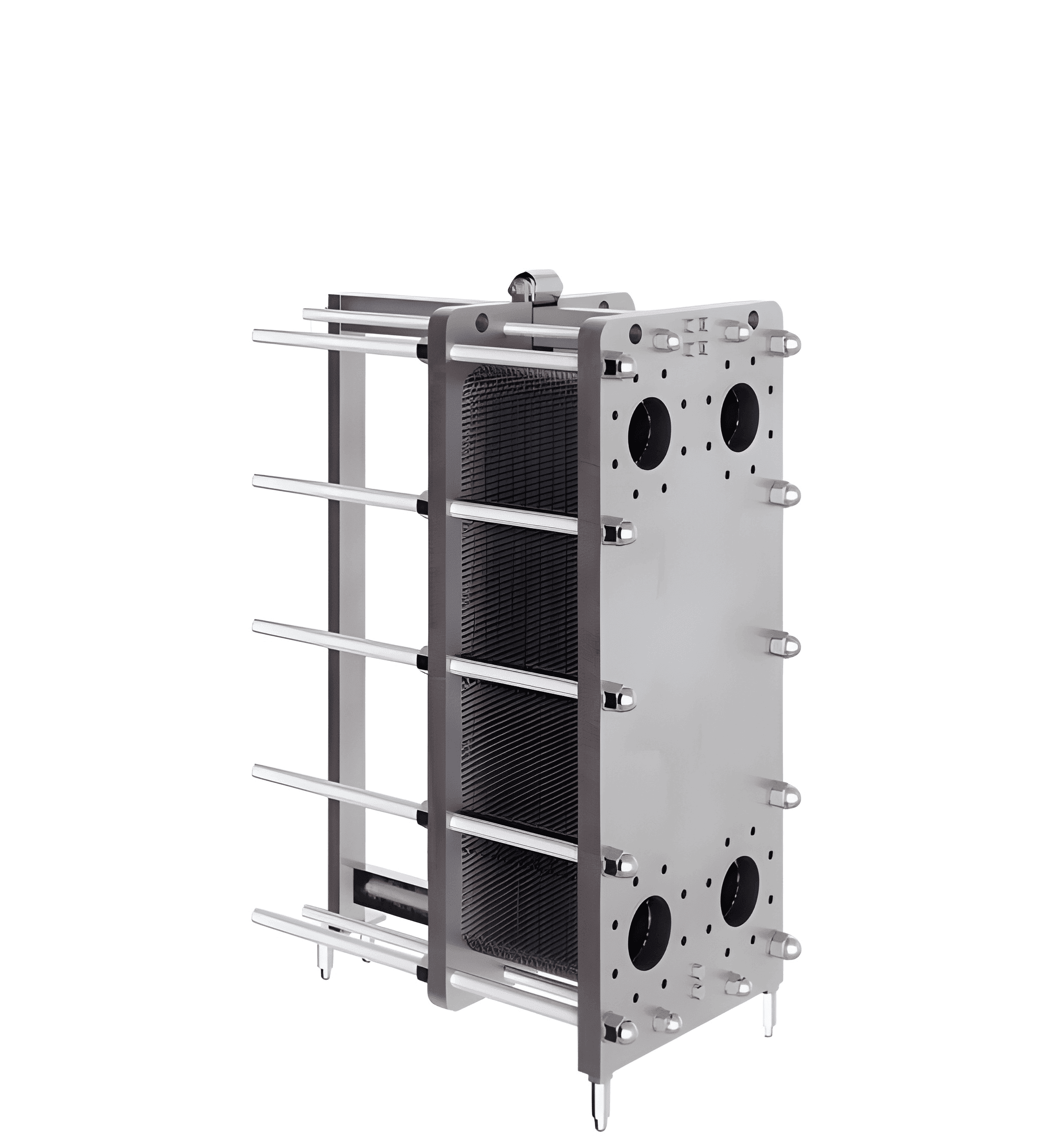

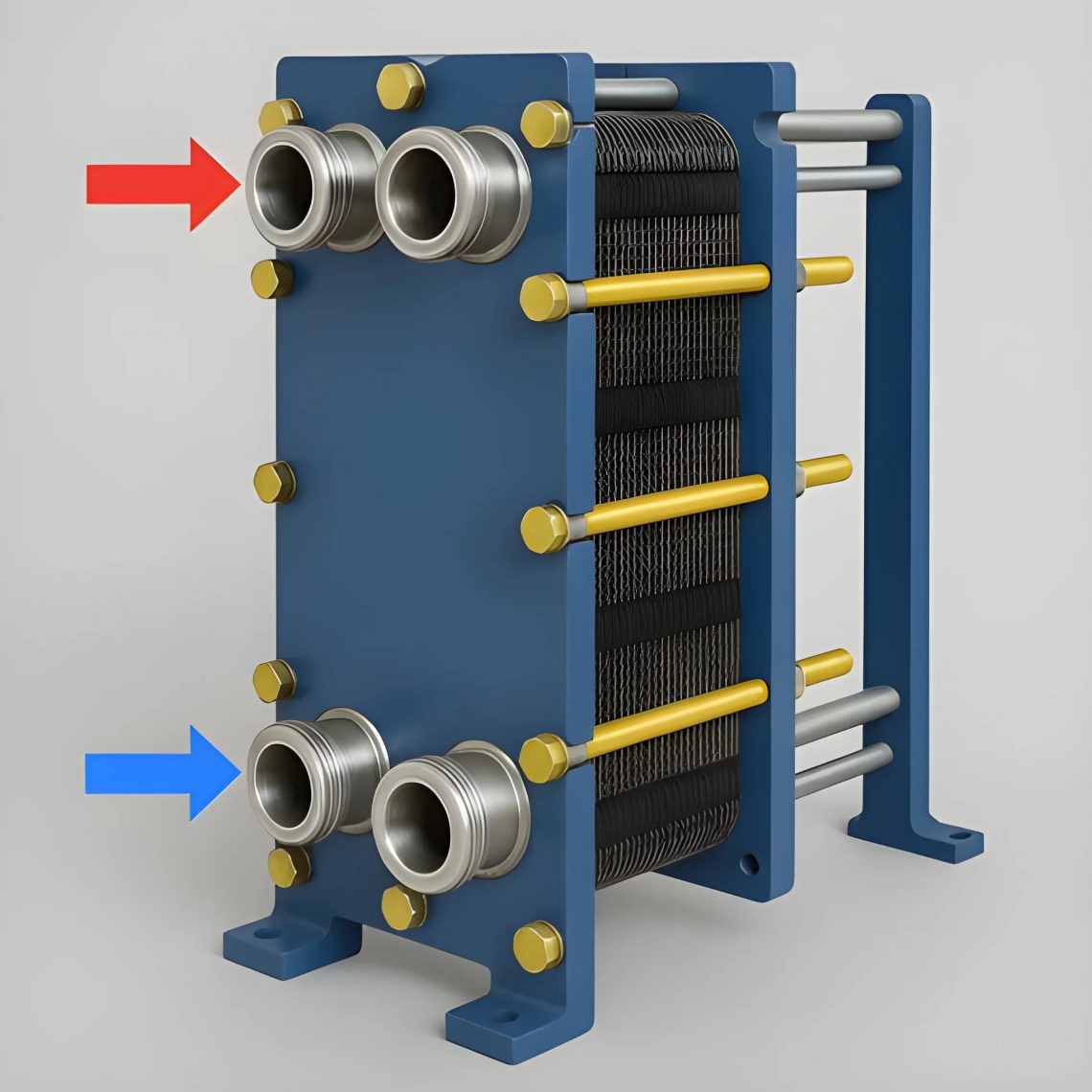

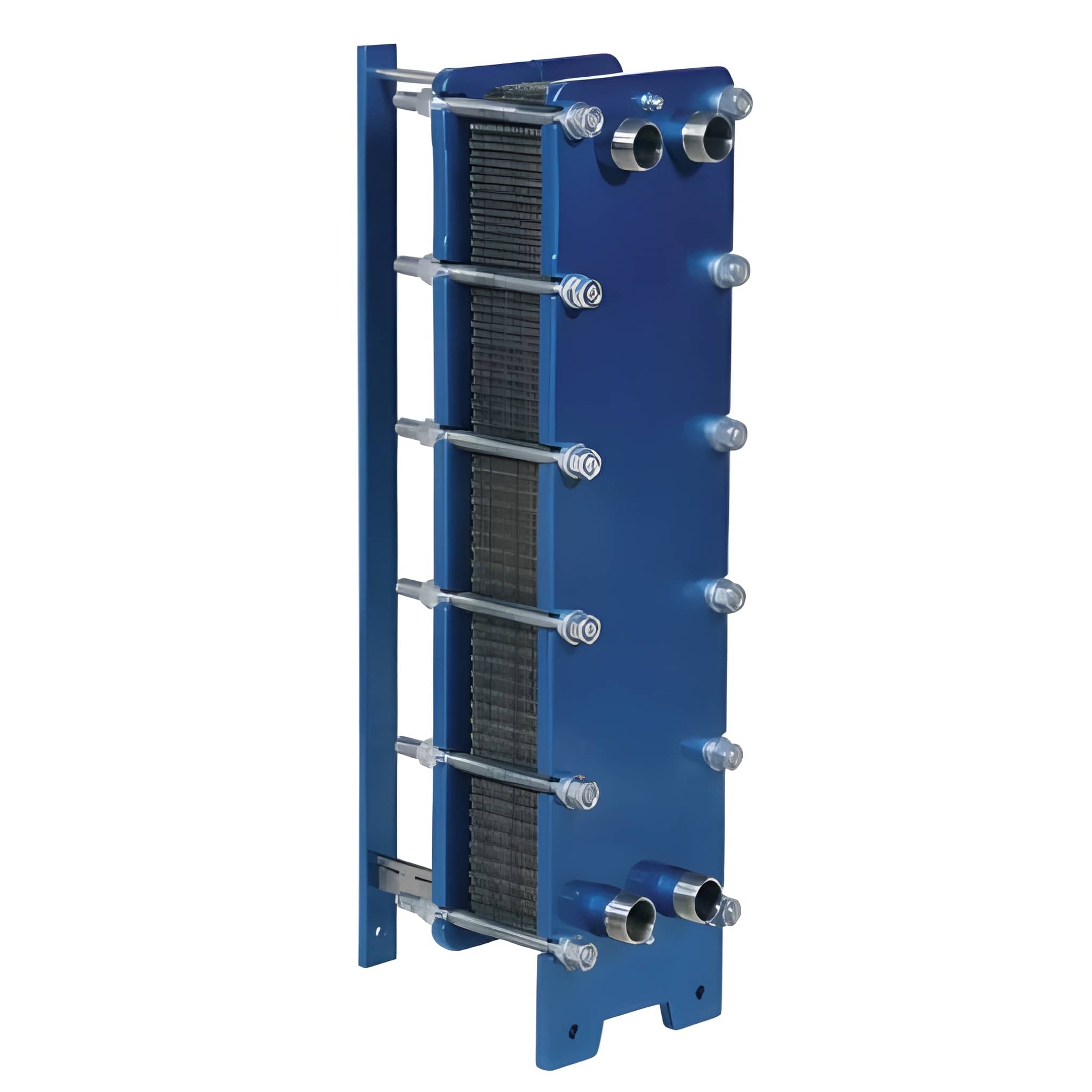

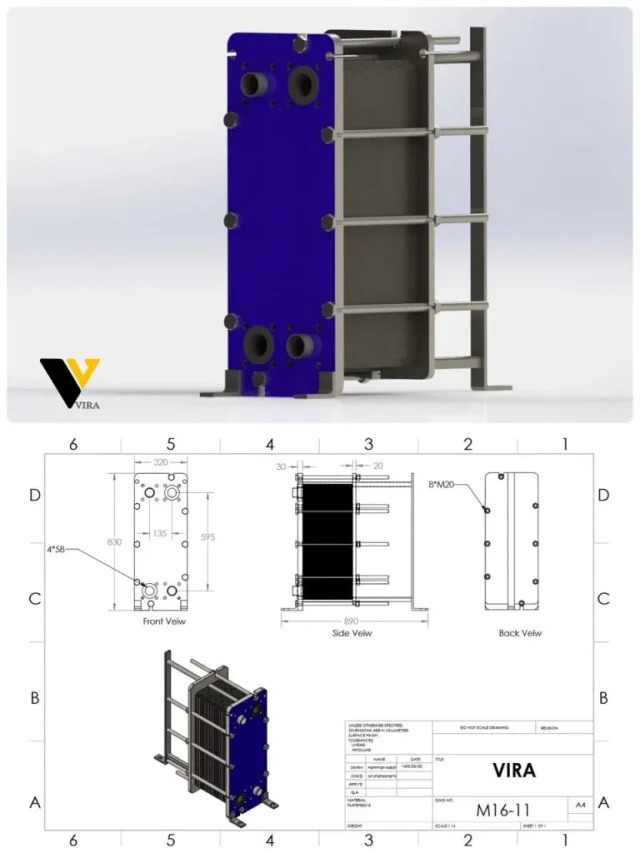

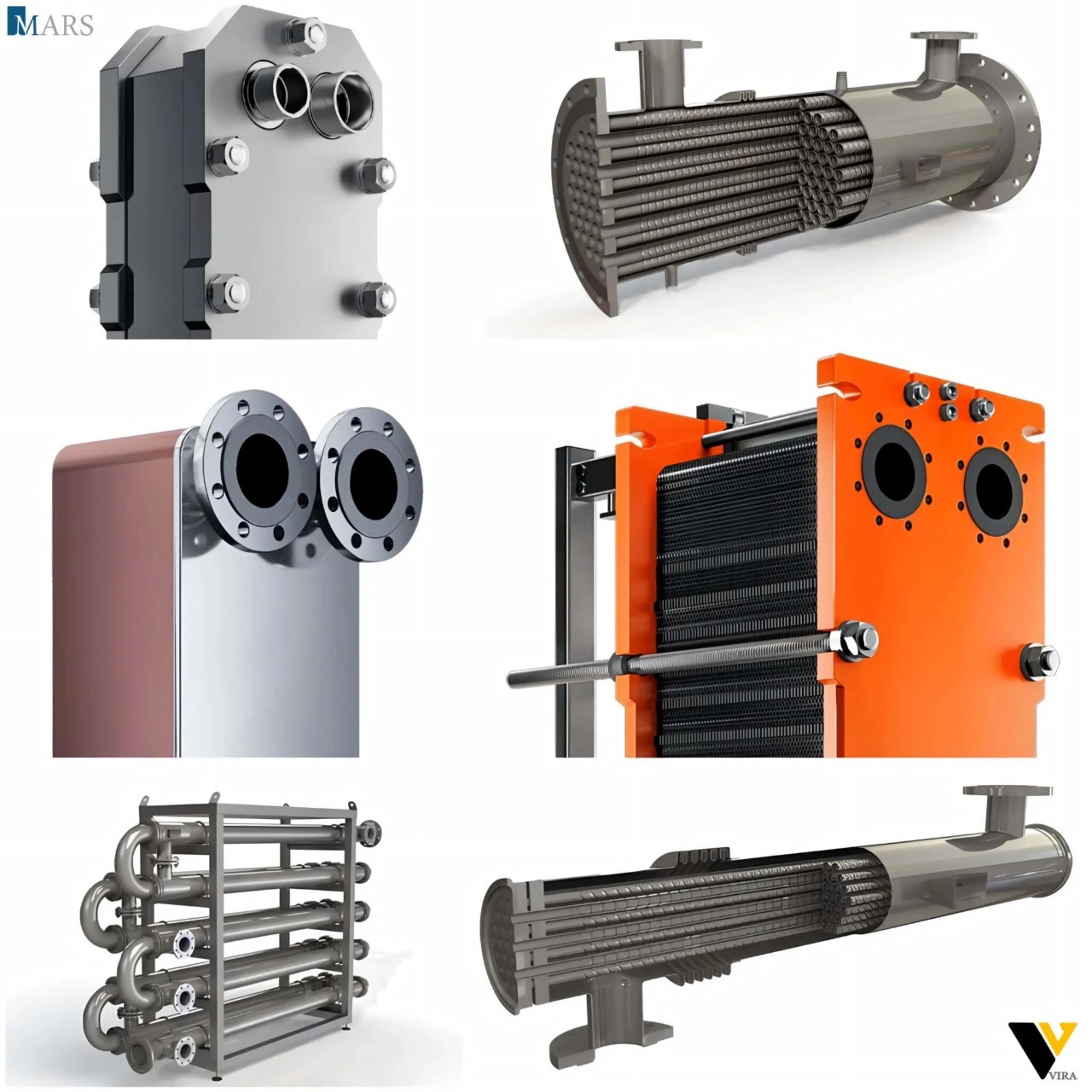

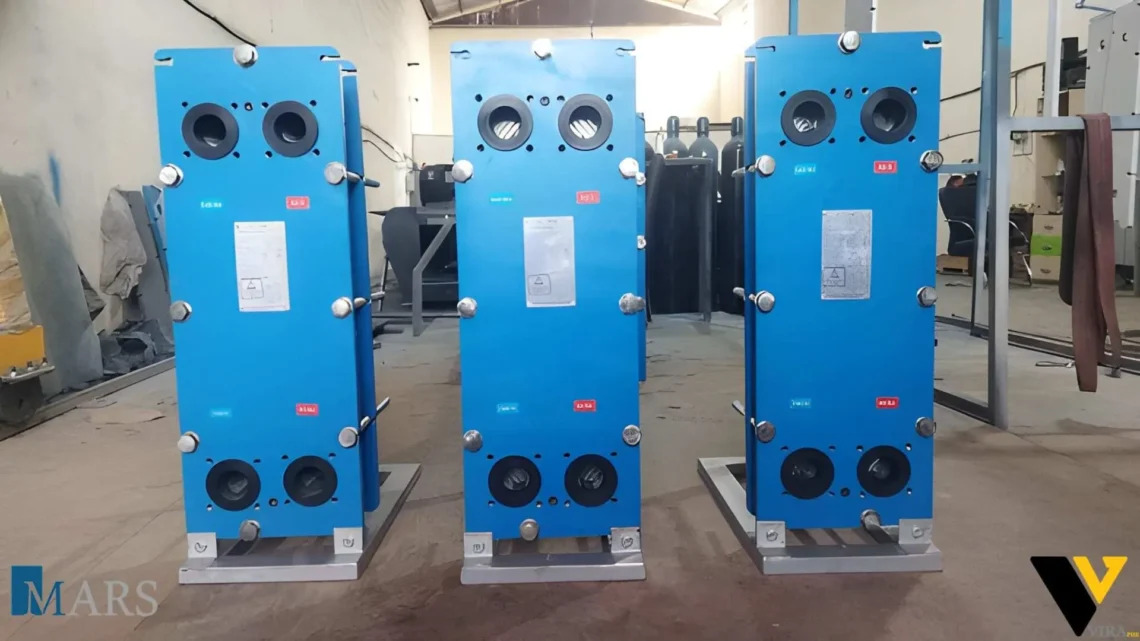

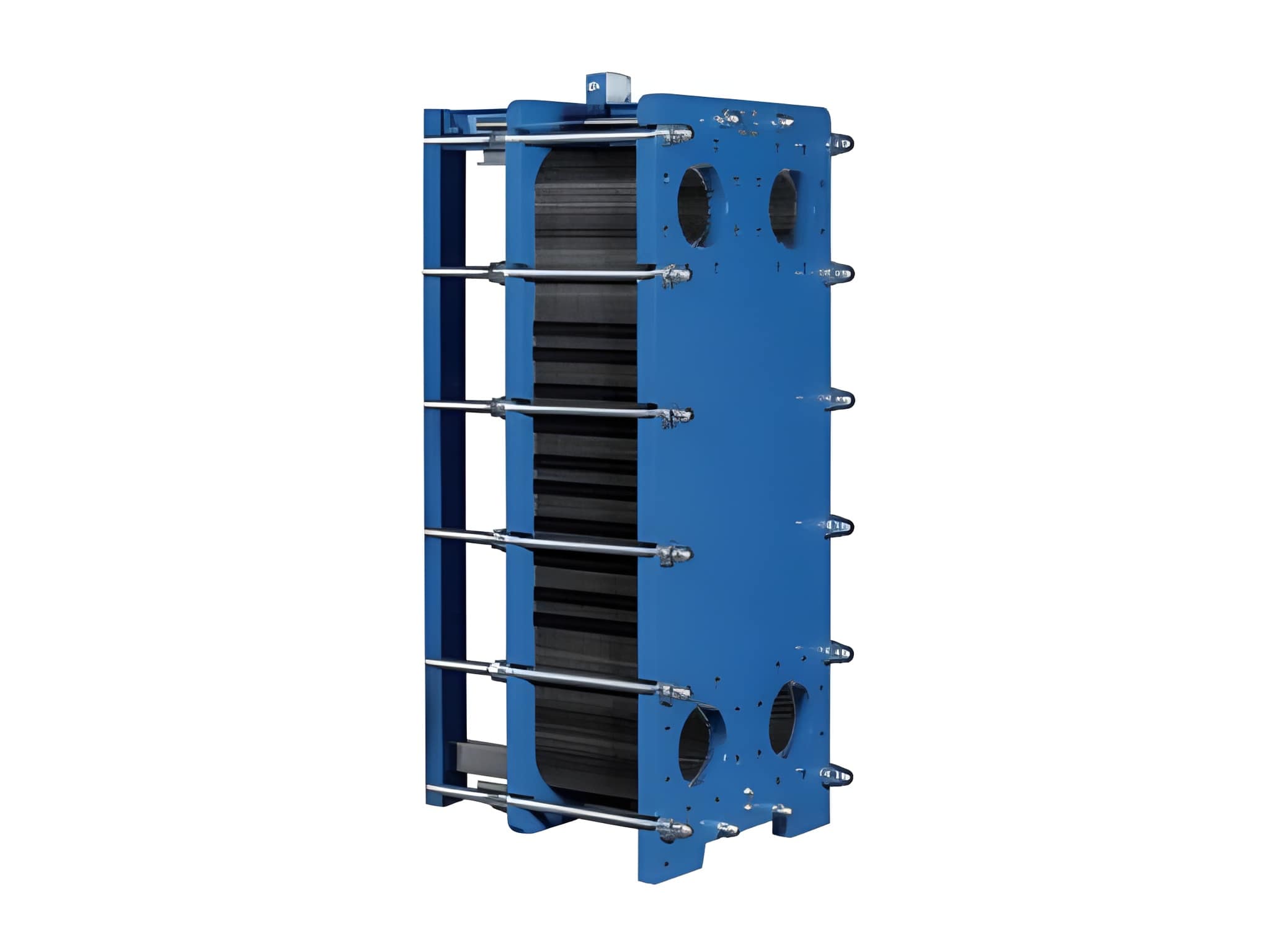

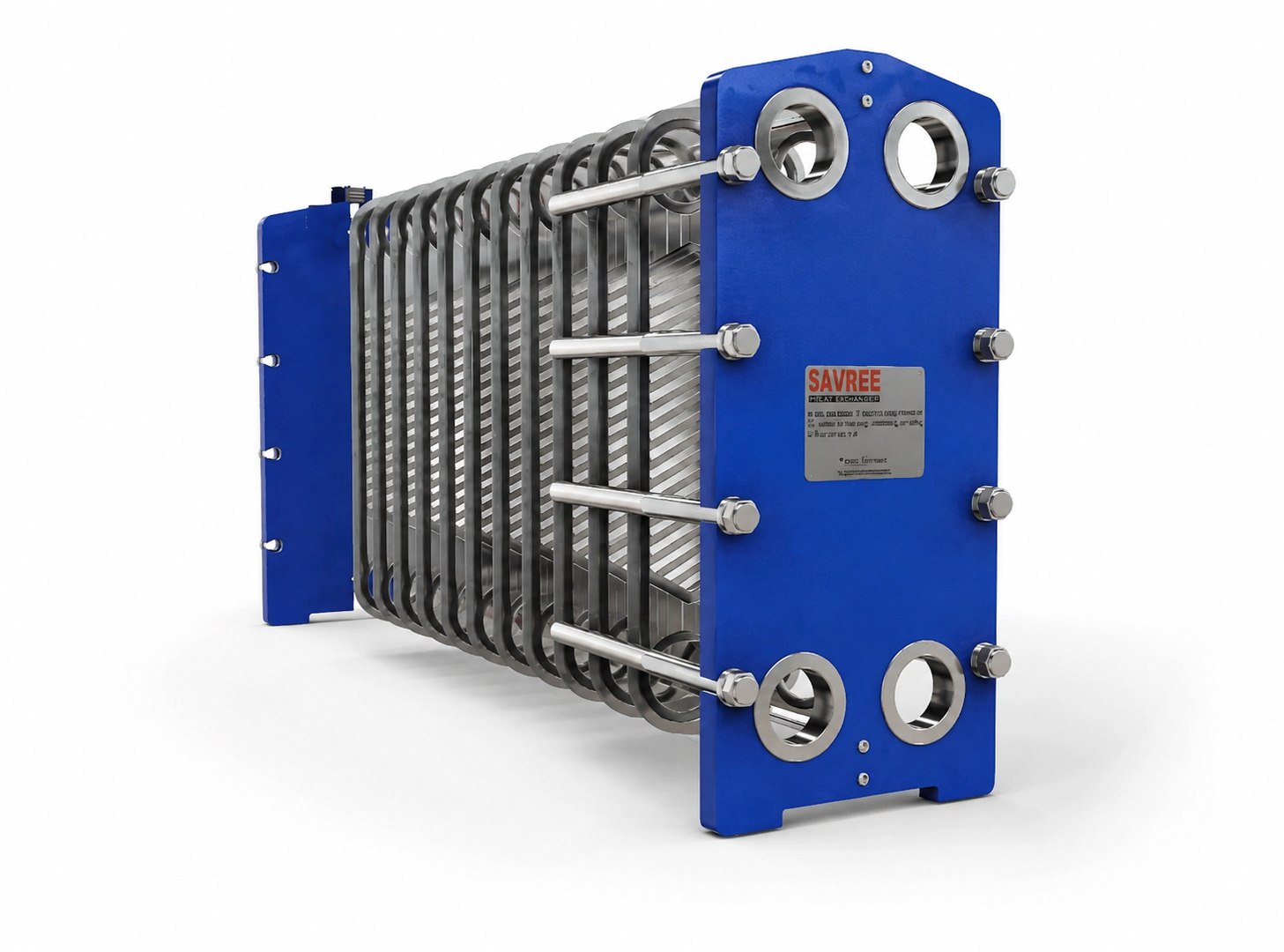

مبدل‌ های حرارتی صفحه‌ ای از پرفروش‌ترین و کارآمدترین مدل‌ها در صنایع تاسیساتی محسوب می‌شوند.

این نوع مبدل‌ ها به دلیل بازدهی بسیار بالا، ابعاد فشرده و امکان سرویس آسان، بازهٔ قیمتی حدود 48 تا 300 میلیون تومان دارند.

این مدل برای کاربردهایی مانند سیستم‌ های گرمایش، سرمایش و تهویه مطبوع گزینه‌ای ایده‌ آل است.

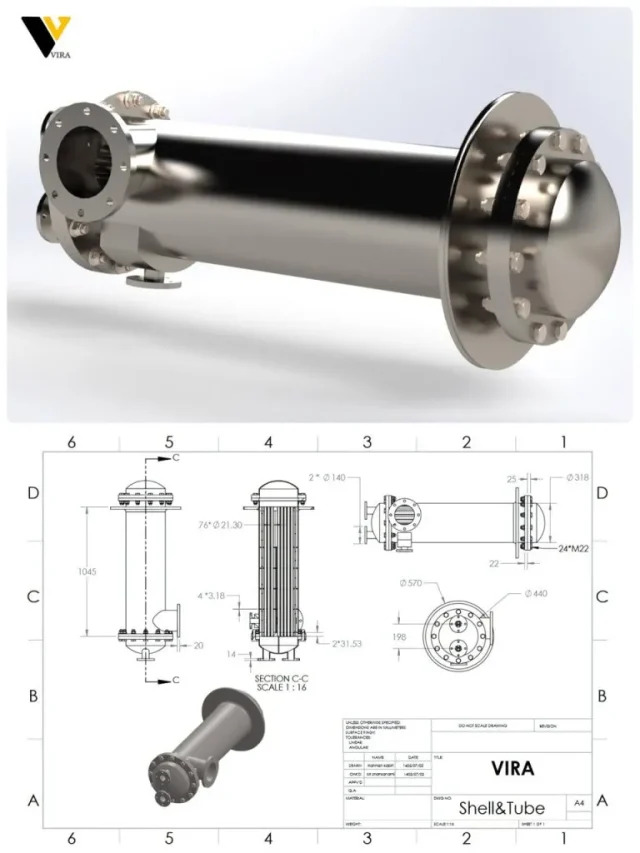

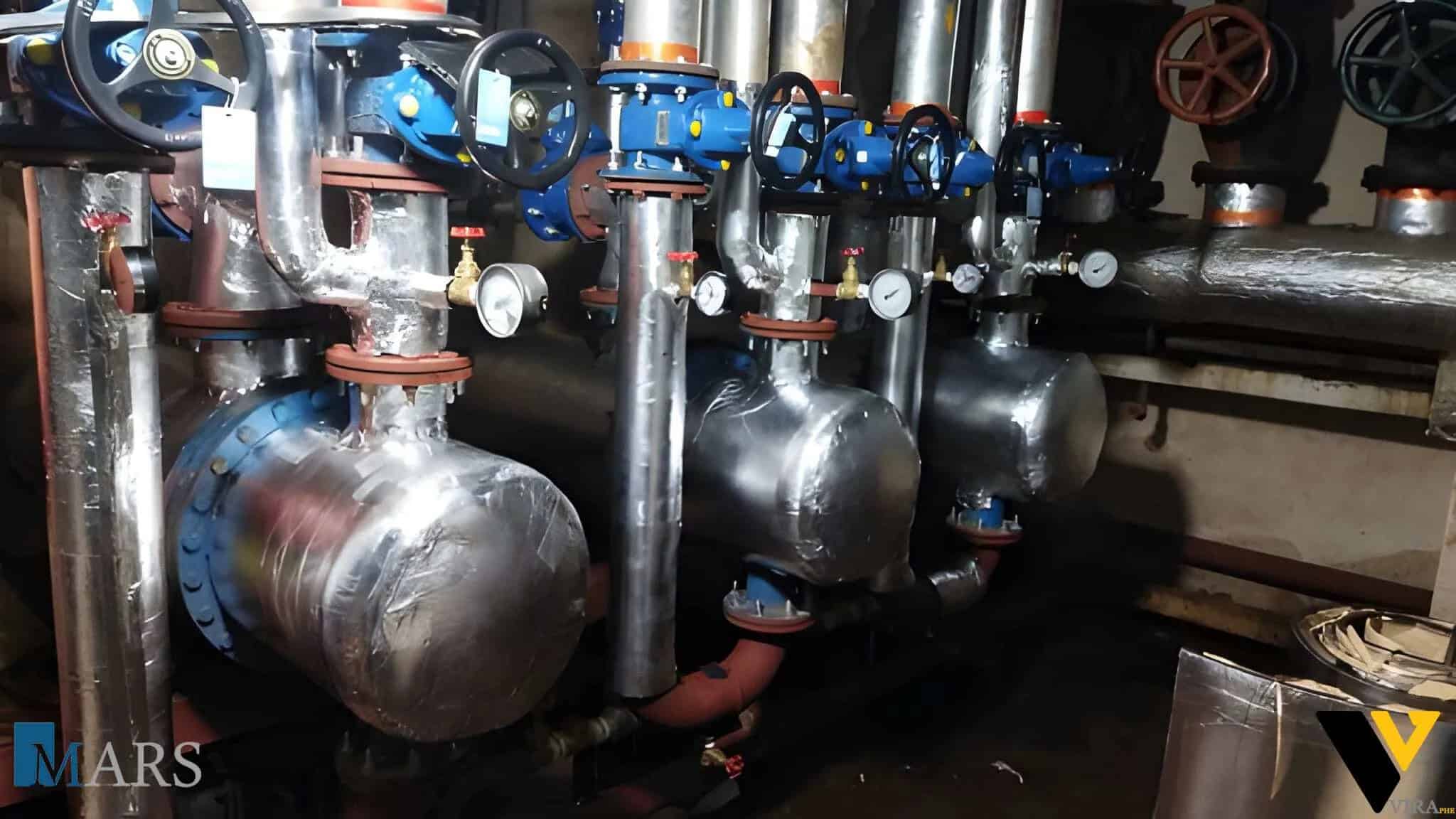

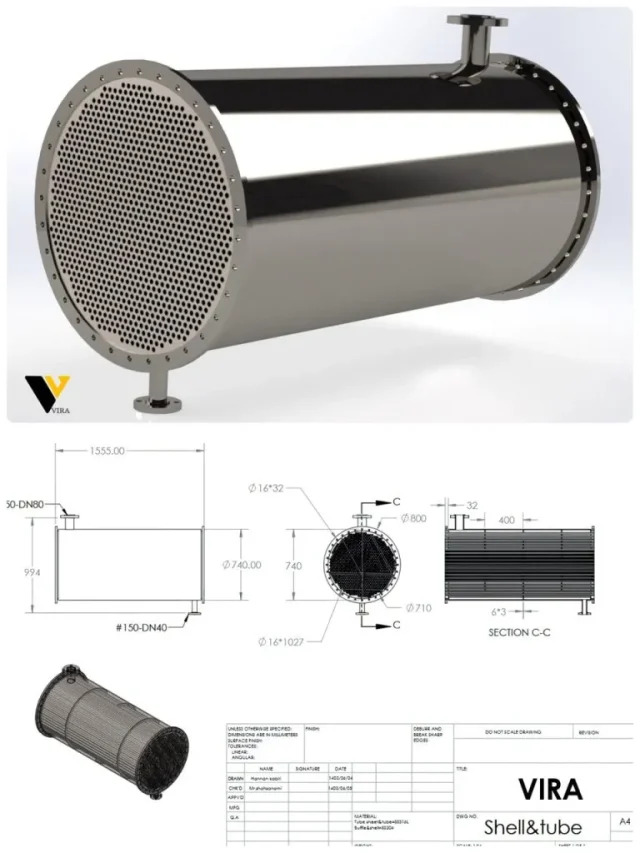

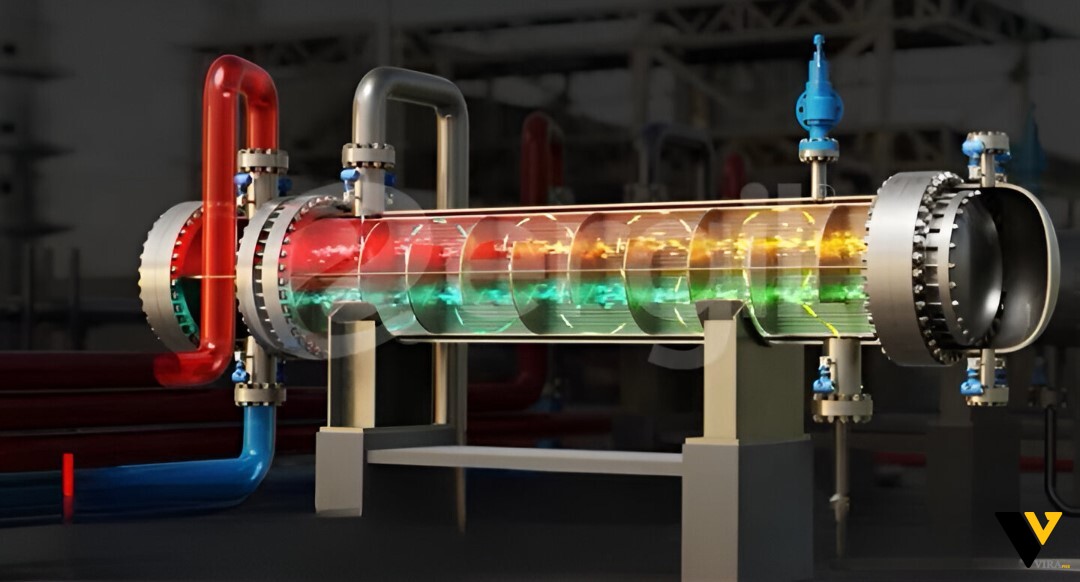

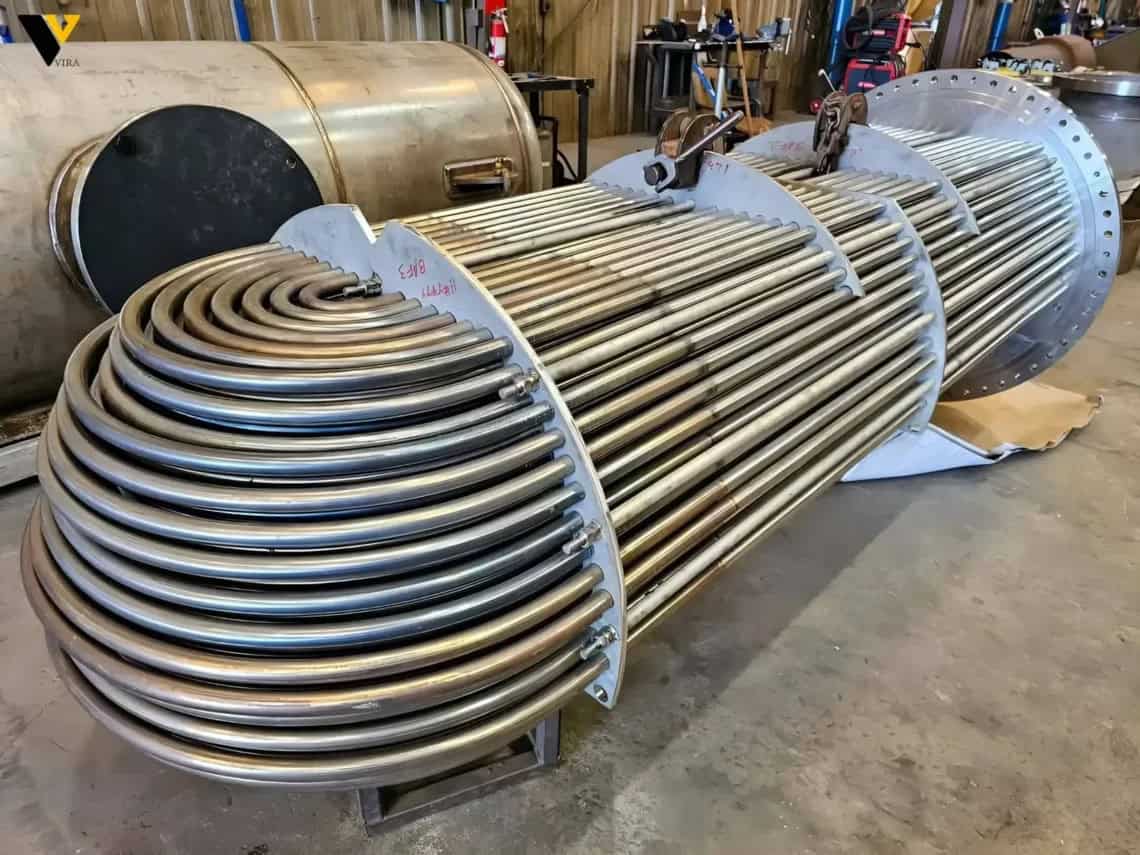

مبدل‌ های پوسته و لوله (Shell & Tube) به دلیل ساختار مقاوم و ظرفیت بالای انتقال حرارت، بیشتر در صنایع سنگین مانند پالایشگاه‌ ها و کارخانه‌ ها استفاده می‌شوند.

قیمت این مدل معمولاً بین 300 تا 1500 میلیون تومان متغیر است و به عواملی مانند متریال لوله‌ ها، فشار کاری، و سایز پوسته بستگی دارد.

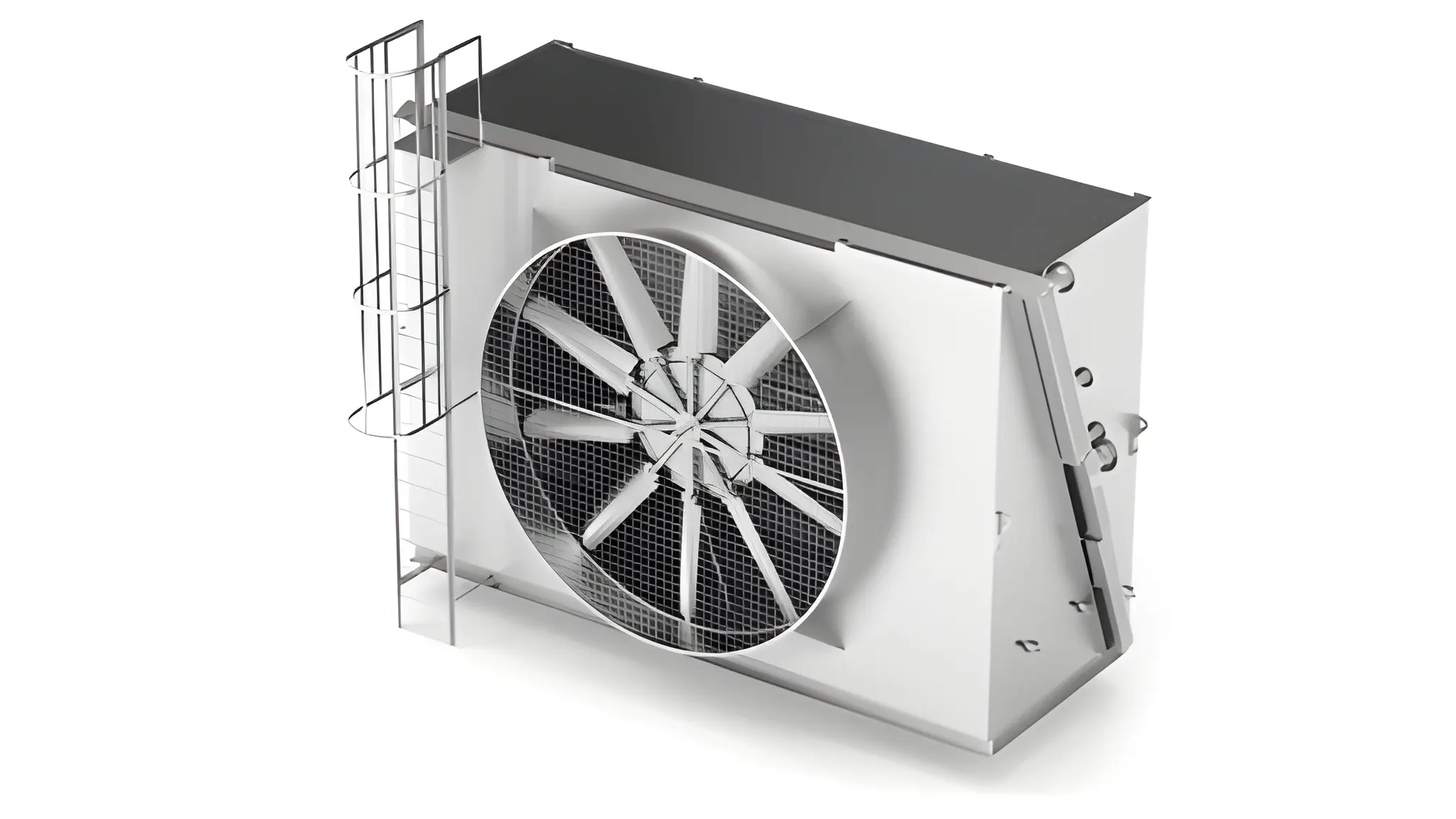

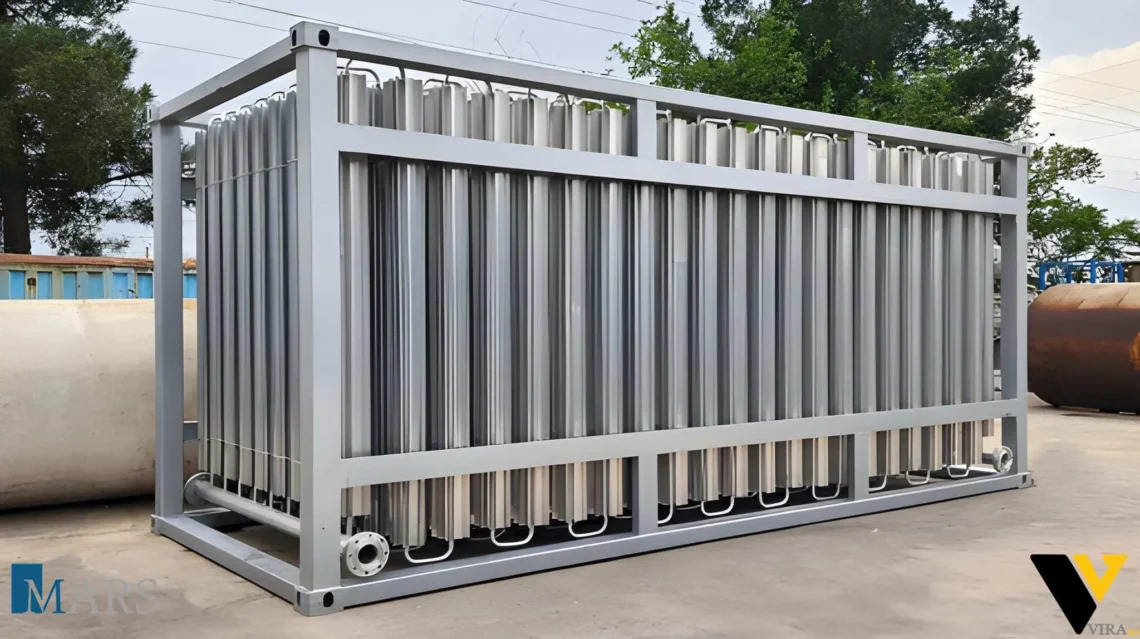

مبدل‌ های حرارتی هوا خنک (Air Cooled Heat Exchangers) با استفاده از جریان هوا برای کاهش دمای سیال طراحی می‌شوند.

به دلیل ساختار خاص، نیاز به فن‌های صنعتی و استفاده در محیط‌ های با دمای بالا، قیمت آن‌ها معمولاً از ۵۰ میلیون تومان به بالا آغاز می‌شود.

در بازار ایران، برند های داخلی مانند تیوان مبدل ویرا و مارس ایران، مدل‌هایی با کیفیت مناسب و قیمت مقرون‌ به‌ صرفه عرضه می‌کنند که پاسخگوی نیاز بیشتر پروژه‌ های صنعتی و ساختمانی هستند.

در مقابل، محصولات وارداتی نظیر آلفالاوال (Alfa Laval)، تامین انرژی بالاتر ولی با قیمت بالاتری دارند و بیشتر در پروژه‌ های خاص یا تجهیزات با استاندارد بین‌المللی مورد استفاده قرار می‌گیرند.

قیمت مبدل حرارتی به عوامل گوناگونی بستگی دارد، که مهم‌ ترین آن‌ها مواد اولیه، فناوری ساخت و برند تولیدکننده است.

استفاده از جنس‌ های باکیفیت مانند استنلس استیل، مس یا آلیاژهای مقاوم در برابر خوردگی، موجب افزایش عمر و عملکرد بهتر دستگاه می‌شود، اما قیمت نهایی را نیز تحت تأثیر قرار می‌دهد.

از سوی دیگر، به‌ کارگیری فناوری‌ های نوین در طراحی و جوشکاری حرارتی، باعث بهبود راندمان انرژی و کاهش مصرف سوخت می‌شود که ارزش‌ افزوده‌ی بالایی برای مشتری دارد.

بازاریابی مناسب، کنترل کیفیت مداوم و انتخاب متریال استاندارد نیز عواملی هستند که مستقیماً بر قیمت و کیفیت نهایی مبدل حرارتی اثر می‌گذارند.

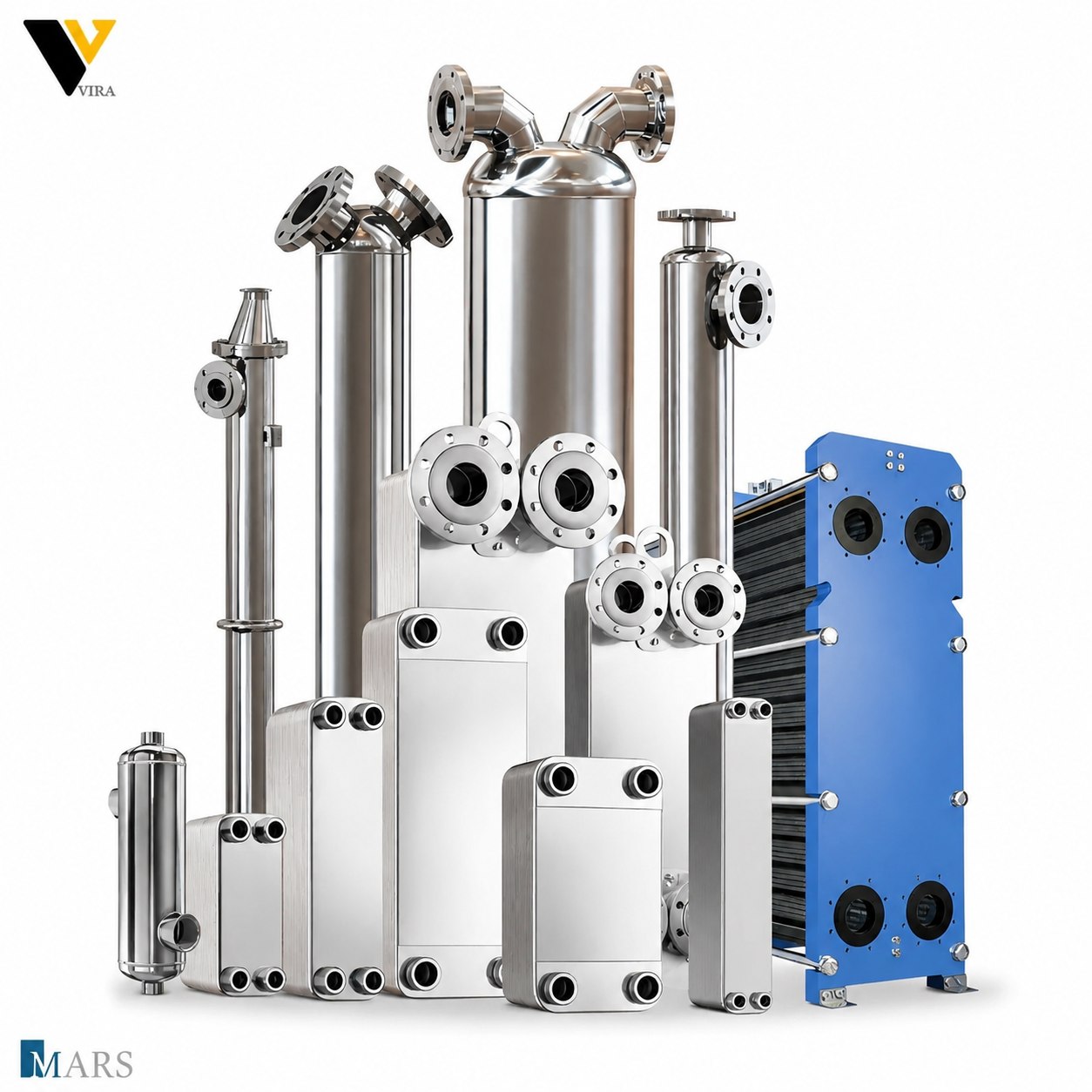

شرکت تیوان مبدل ویرا با همکاری مجموعه‌ ای از تولیدکنندگان برجسته داخلی و خارجی، محصولات خود را با بالاترین استاندارد صنعتی تولید و عرضه می‌کند.

از جمله برند های مطرح در این حوزه می‌توان به موارد زیر اشاره کرد:

• مارس ایران (MARS IRAN): تولیدکننده انواع مبدل‌ های صنعتی و سفارشی
• SWEP و Alfa Laval: برند های بین‌المللی با فناوری صفحه‌ ای پیشرفته
• Güntner و Danfoss: پیشرو در ساخت مبدل‌ های هوا خنک و سیستم‌ های تهویه صنعتی

این همکاری‌ ها باعث شده محصولات تیوان مبدل ویرا از نظر عملکرد، دوام و راندمان قابل رقابت با برندهای جهانی باشند.

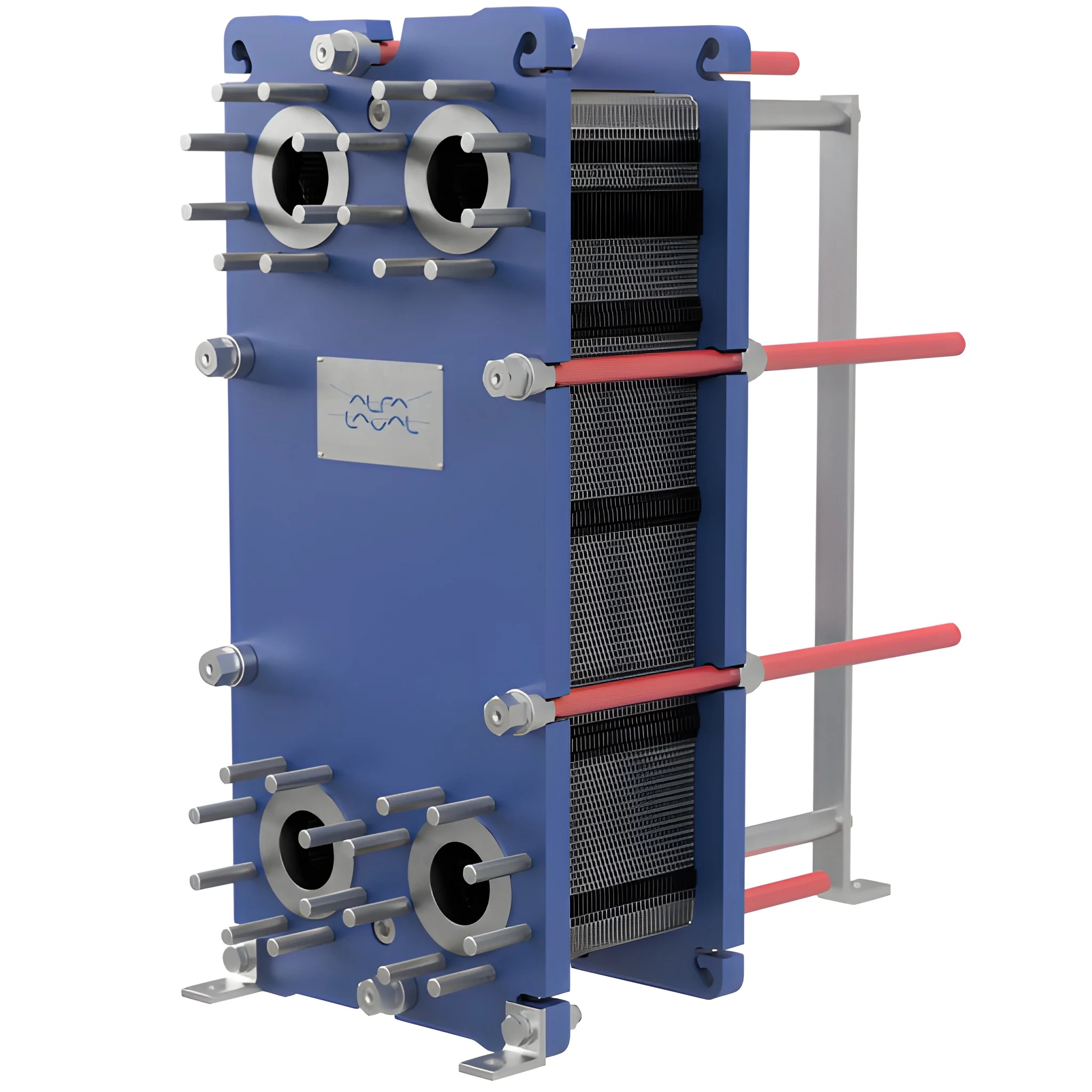

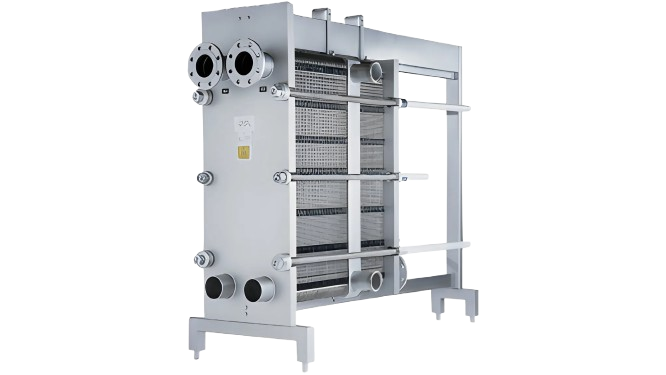

خرید مبدل حرارتی الفالاوال یک سرمایه‌گذاری هوشمند برای ارتقای بهره‌وری و کاهش هزینه‌های انرژی در صنایع مختلف است.

این محصولات با طراحی مهندسی پیشرفته و استفاده از مواد با کیفیت، انتقال حرارت بهینه و طول عمر بالا را تضمین می‌کنند.

قیمت مبدل‌های حرارتی Alfa Laval به عوامل مختلفی از جمله نوع مبدل، ظرفیت حرارتی، جنس متریال و سفارش‌های سفارشی وابسته است.

برای دریافت بهترین قیمت و مشاوره تخصصی، توصیه می‌شود از نمایندگی‌های رسمی یا تولیدکنندگان معتبر اقدام به خرید نمایید تا علاوه بر اصالت کالا، از خدمات پس از فروش و گارانتی بهره‌مند شوید.

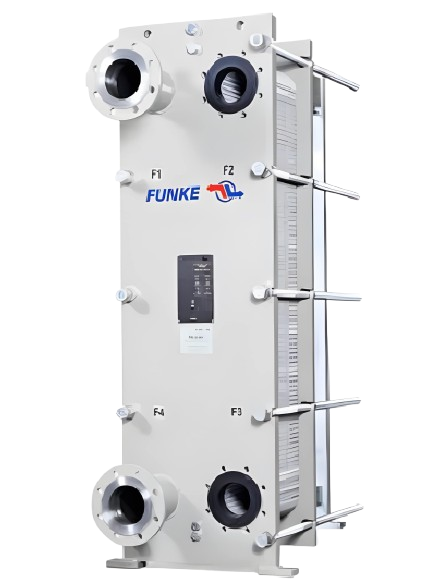

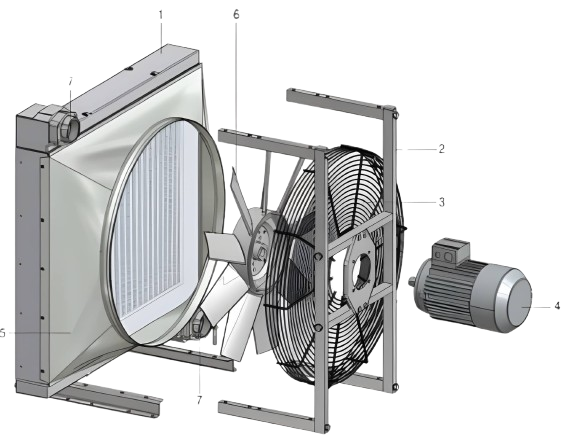

برای خرید مبدل حرارتی Funke، باید به چند نکته مهم توجه کنید تا بهترین انتخاب را برای سیستم‌های گرمایشی و سرمایشی خود داشته باشید.

مبدل‌ های حرارتی فانک به دلیل کیفیت بالا و تکنولوژی پیشرفته‌ای که دارند، در صنایع مختلف از جمله صنایع شیمیایی، نفت و گاز و تهویه مطبوع به‌طور گسترده‌ای استفاده می‌شوند.

این مبدل‌ها به دلیل طراحی فشرده، راندمان بالایی دارند و قادر به انتقال حرارت به‌طور مؤثر در دماهای مختلف هستند.

قیمت مبدل حرارتی Funke بسته به مدل و ظرفیت آن می‌تواند متفاوت باشد، اما به طور کلی، سرمایه‌گذاری در این برند به‌دلیل طول عمر بالا و عملکرد قابل اعتماد، گزینه‌ای مناسب و مقرون به‌صرفه به شمار می‌آید.

مبدل‌های Funke در انواع مدل‌ها و ظرفیت‌ها موجود است که بسته به نیاز، می‌توانید با مشاوره رایگان بهترین ان را طراحی کنید.

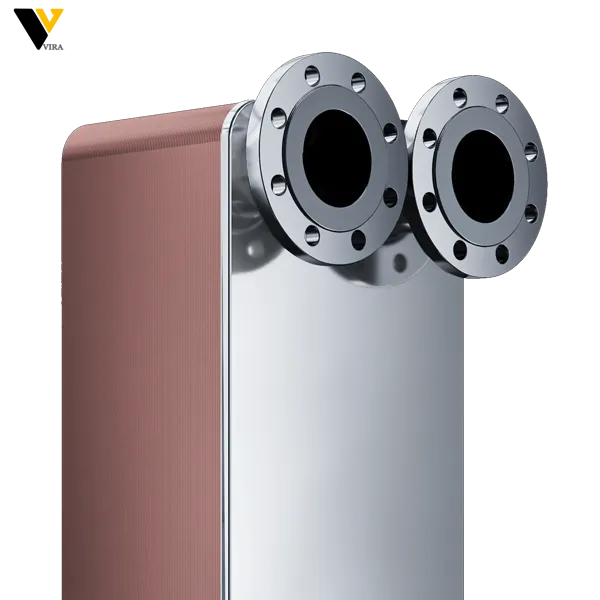

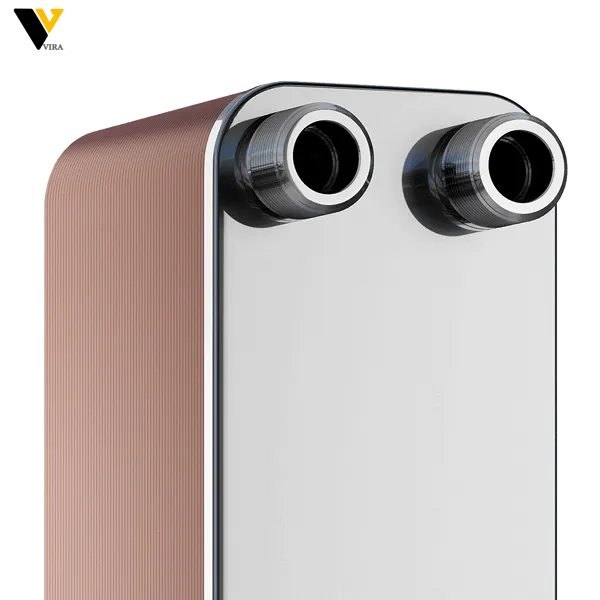

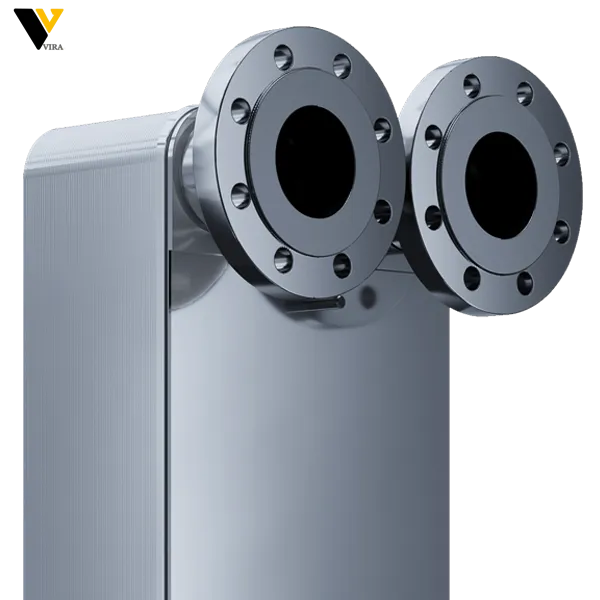

مبدل‌ های حرارتی صفحه‌ ای SWEP به دلیل طراحی فشرده، بازدهی حرارتی بالا و دوام قابل‌توجه، در صنایع مختلف از جمله تهویه مطبوع، تبرید و گرمایش مرکزی مورد استفاده قرار می‌گیرند.

این مبدل‌ها با استفاده از صفحات استنلس استیل 316/316L و لحیم‌کاری مسی ساخته می‌شوند که مقاومت بالایی در برابر خوردگی و فشارهای عملیاتی دارند.

قیمت مبدل‌های حرارتی SWEP بسته به مدل، تعداد صفحات و ظرفیت حرارتی متفاوت است.

با توجه به نوسانات بازار و تغییرات نرخ ارز، ارائه یک جدول دقیق از قیمت‌ها به تومان نیازمند به‌روزرسانی‌های مداوم است.

برای دریافت اطلاعات به‌روز و دقیق درباره قیمت‌ها و مدل‌های موجود،با مشاوران ما تماس گرفته یا از وب‌سایت‌ ویرا بازدید نمایید.

مبدل حرارتی دستگاهی است که انرژی گرمایی را بین دو یا چند سیال با دماهای متفاوت منتقل می‌کند، بدون اینکه این سیالات با یکدیگر مخلوط شوند.

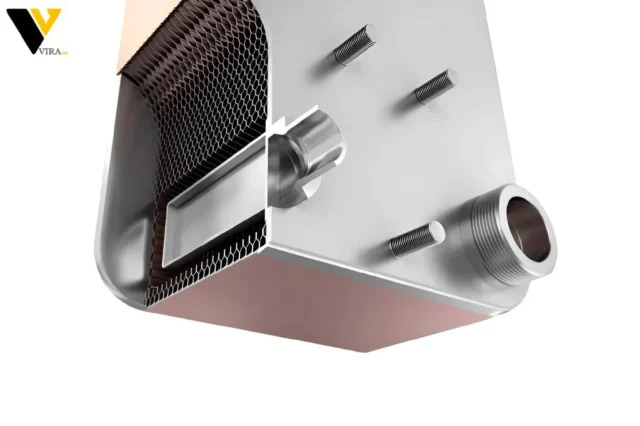

به زبان ساده، یک سیال گرم از یک سمت وارد مبدل می‌شود و یک سیال سرد از سمت دیگر. گرما از طریق یک دیواره فلزی جداکننده از سیال گرم به سیال سرد منتقل شده و در نهایت سیال گرم خنک‌ تر و سیال سرد گرم‌ تر از دستگاه خارج می‌شود.

در واقع مبدل حرارتی مثل یک پل انرژی عمل می‌کند که فقط گرما را رد و بدل می‌کند بدون مصرف انرژی خارجی.

اساس کار هر مبدل حرارتی بر سه مکانیزم فیزیکی استوار است.

اولین مکانیزم هدایت (Conduction) است یعنی عبور گرما از درون دیواره جامد فلزی که جداکننده دو سیال است.

دومین مکانیزم جابه‌جایی (Convection) است که در آن گرما بر اثر حرکت سیال در مجاورت سطح فلزی از سیال به دیواره یا از دیواره به سیال منتقل می‌شود.

سومین مکانیزم تابش (Radiation) است که انتقال گرما از طریق امواج الکترومغناطیسی انجام می‌شود و فقط در دماهای بسیار بالا یعنی بیش از $C$ اهمیت پیدا می‌کند.

در اکثر مبدل‌های رایج صنعتی مثل مبدل صفحه‌ای و پوسته‌لوله‌ای ترکیب هدایت و جابه‌جایی مکانیزم اصلی و غالب هستند.

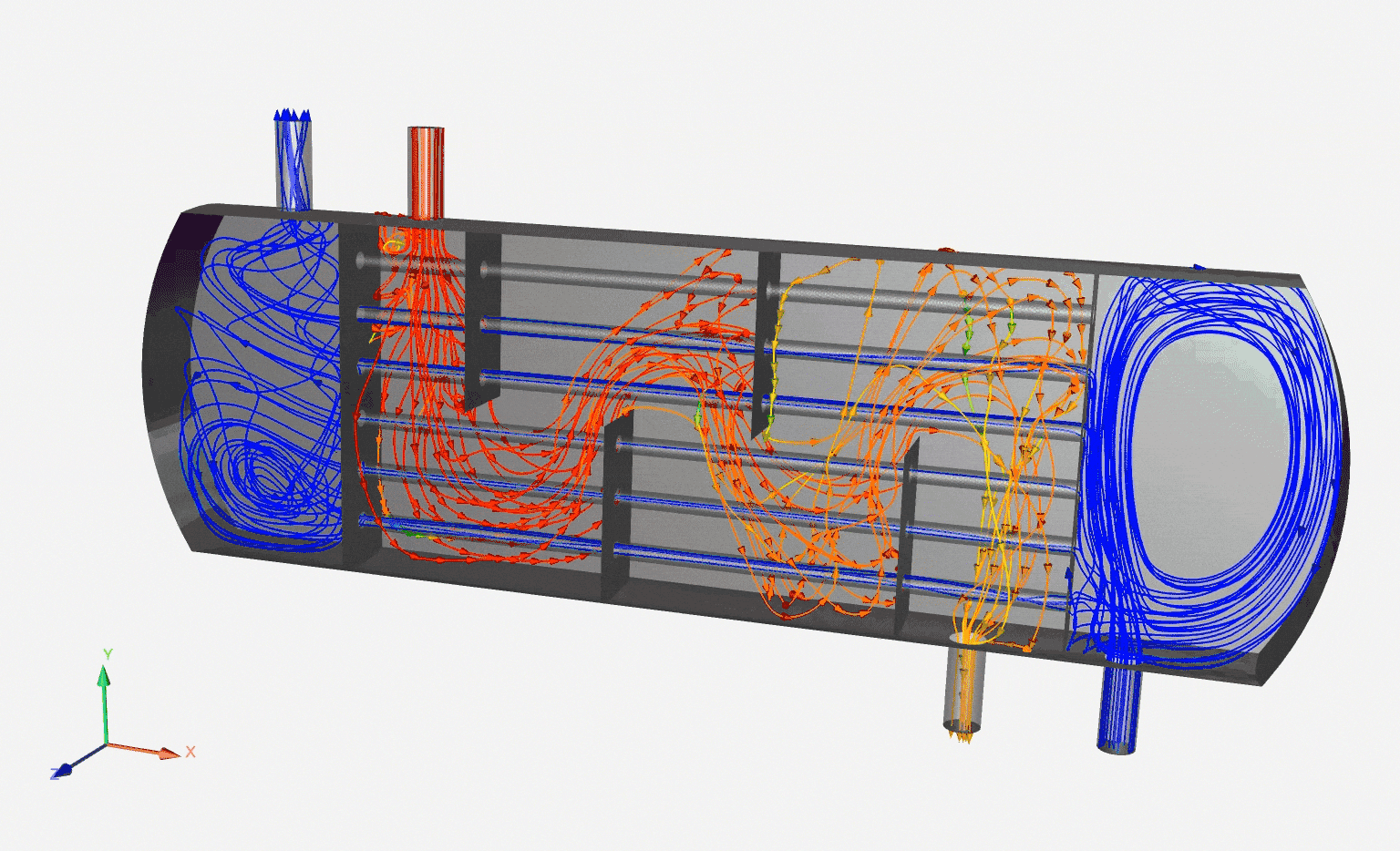

فرایند انتقال حرارت در یک مبدل حرارتی طی چند مرحله ساده و پشت‌سرهم اتفاق می‌افتد.

ابتدا سیال گرم وارد مبدل شده و در مجاورت دیواره فلزی جریان پیدا می‌کند و گرمای خود را از طریق جابه‌جایی به سطح بیرونی دیواره می‌دهد.

سپس این گرما از طریق هدایت از سطح بیرونی دیواره به سطح داخلی آن منتقل می‌شود.

در مرحله بعد سیال سرد که در سمت دیگر دیواره جریان دارد این گرما را جذب کرده و دمایش بالا می‌رود. در نهایت سیال سرد گرم‌تر و سیال گرم خنک‌تر از مبدل خارج می‌شوند.

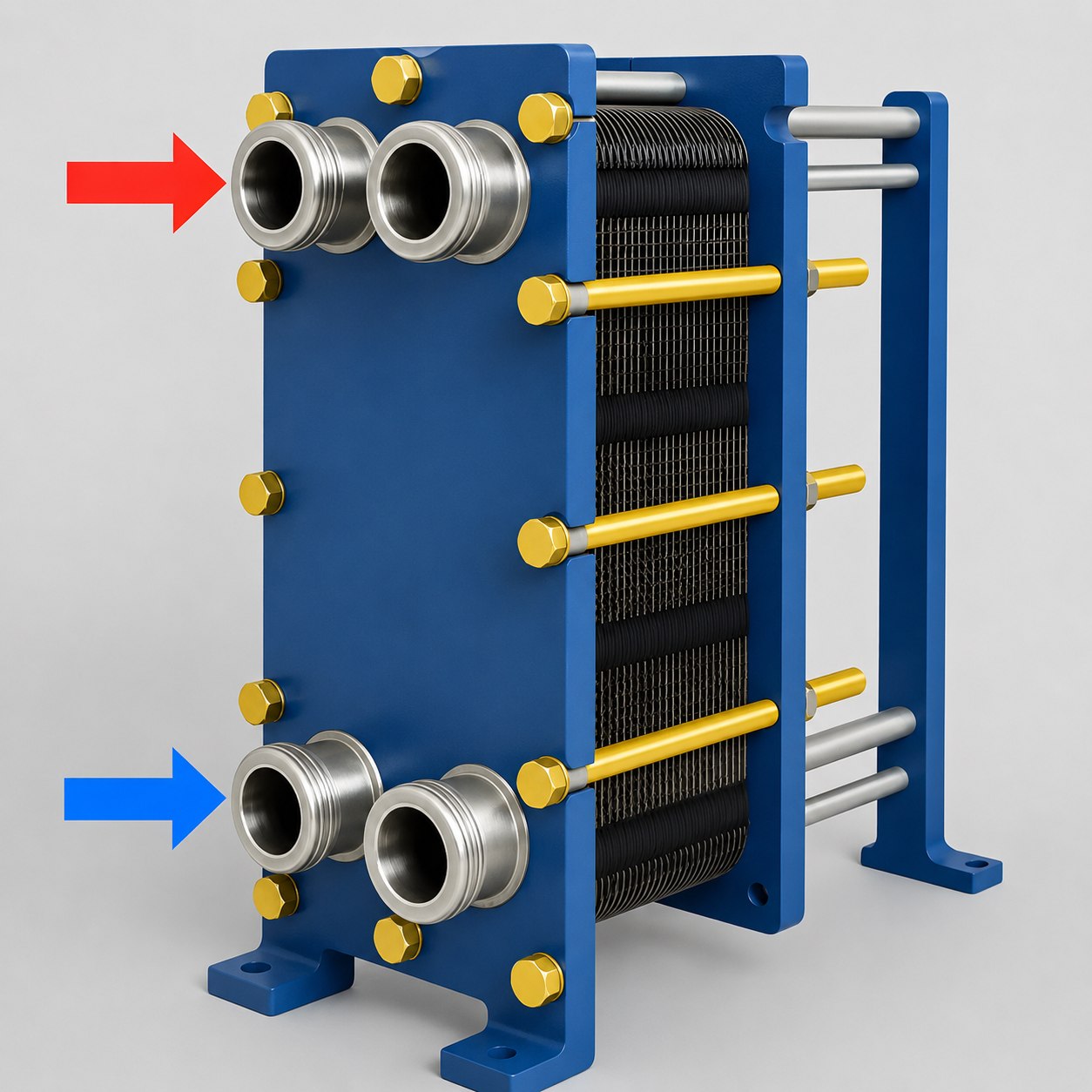

نحوه عبور دو سیال نسبت به هم تأثیر مستقیمی روی راندمان مبدل حرارتی دارد. در الگوی جریان ناهم‌جهت (Counter Flow) دو سیال در خلاف جهت یکدیگر حرکت می‌کنند و بالاترین راندمان انتقال حرارت را به همراه دارد.

این الگو رایج‌ترین نوع در مبدل‌های صفحه‌ای و پکیج‌های دیواری است. در الگوی جریان هم‌جهت (Parallel Flow) هر دو سیال از یک سمت وارد شده و از سمت دیگر خارج می‌شوند که راندمان متوسطی دارد.

در الگوی جریان عمودی (Cross Flow) مسیر دو سیال بر هم عمود است مانند رادیاتور خودرو و کویل‌های هواساز.

دلیل برتری جریان ناهم‌جهت این است که اختلاف دما بین دو سیال در تمام طول مبدل حفظ می‌شود و طبق فرمول اساسی انتقال حرارت یعنی Q=U×A×ΔTLMTDQ​ هرچه این اختلاف دما بیشتر باشد حرارت بیشتری منتقل خواهد شد.

مبدل‌ های حرارتی از اجزای حیاتی در صنایع گوناگون هستند که وظیفه انتقال مؤثر حرارت بین دو سیال را بدون تماس مستقیم بر عهده دارند.

این تجهیزات در صنایعی مانند نفت و گاز، خودروسازی، نیروگاه‌ها، تهویه مطبوع (HVAC) و همچنین صنایع غذایی و دارویی نقشی کلیدی ایفا می‌کنند.

در ادامه با معتبرترین برندهای جهانی تولیدکننده مبدل حرارتی از اروپا تا ایران آشنا می‌شوید:

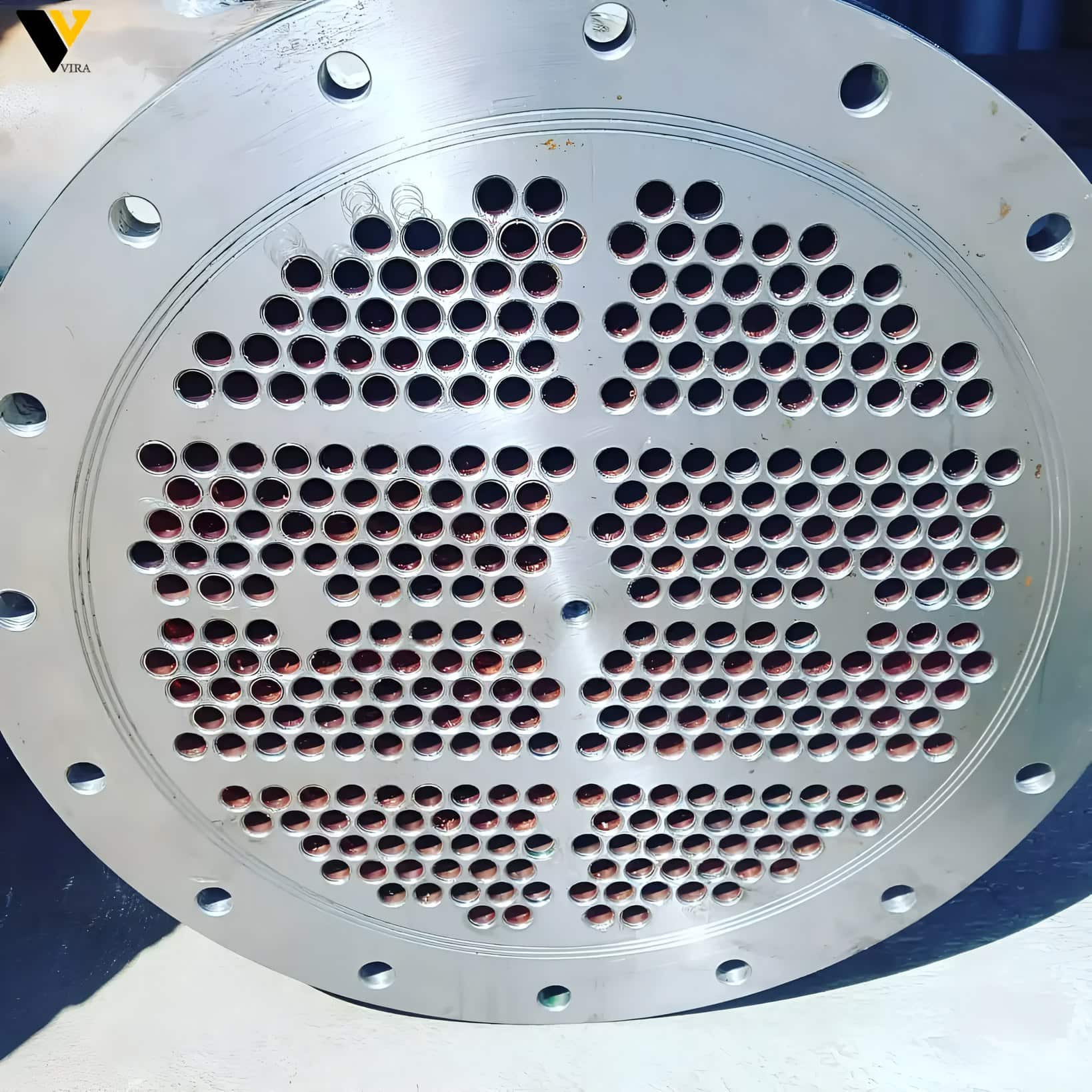

در مبدل‌ های حرارتی صنعتی، طراحی صرفاً به محاسبه ظرفیت انتقال حرارت محدود نمی‌شود.

این تجهیزات نتیجه تلفیق طراحی حرارتی و طراحی مکانیکی هستند که هرکدام نقش متفاوت اما مکملی در عملکرد نهایی دارند.

طراحی حرارتی بر اساس پارامترهایی مانند دبی و دمای سیالات، عدد رینولدز، ضریب انتقال حرارت کلی (U) و ضریب فولینگ انجام می‌شود تا اطمینان حاصل گردد مبدل در شرایط واقعی فرآیندی به ظرفیت موردنظر دست می‌یابد.

در مقابل، طراحی مکانیکی مطابق استانداردهایی نظیر ASME Section VIII و کلاس‌ های مختلف TEMA انجام شده و عواملی مانند فشار و دمای طراحی، تنش‌های حرارتی، ارتعاشات و انتخاب متریال را پوشش می‌دهد.

در پروژه‌های صنعتی، تمرکز بر تنها یکی از این دو حوزه می‌تواند منجر به کاهش عمر تجهیز، افزایش توقفات یا هزینه‌ اضافی شود؛ به همین دلیل مبدل‌ های حرارتی صنعتی به‌ صورت تجهیزات مهندسی‌شده سفارشی طراحی می‌شوند تا هم عملکرد حرارتی پایدار و هم ایمنی و دوام بلندمدت تضمین شود.

استاندارد TEMA (Tube Exchanger Manufacturers Association) مرجع اصلی طراحی و ساخت مبدل‌ های حرارتی پوسته و لوله‌ ای در صنایع سنگین است.

این استاندارد ساختار مبدل را از مرحله انتخاب قطعات تا تعمیر و بازرسی تعریف می‌کند و تضمین می‌کند تجهیز مطابق الزامات عملیاتی، ایمنی و بهره‌برداری بلند مدت طراحی شود.

TEMA مبدل‌ ها را در سه کلاس طراحی تقسیم می‌کند:

• TEMA C (Commercial): برای کاربرد های سبک و عمومی.
• TEMA B (Chemical): مناسب برای واحد های شیمیایی با شرایط دمایی و خوردگی متوسط.
• TEMA R (Refinery): مخصوص پالایشگاه‌ ها و محیط‌ های با فشار و دمای بالا، جایی که دوام و قابلیت نگهداری حیاتی است.

در پروژه‌ های بزرگ صنعتی، انتخاب کلاس مناسب TEMA تعیین‌کننده میزان تعمیرپذیری، طول عمر، هزینه چرخه عمر و قابلیت اطمینان تجهیز است.

مبدلی که بدون رعایت اصول TEMA طراحی شود، حتی اگر از نظر حرارتی درست کار کند، ممکن است به‌دلیل ضعف‌های مکانیکی زودتر از موعد دچار نشتی یا خرابی شود.

به همین دلیل، در طراحی‌ های صنعتی ویراپه، کلیه مبدل‌ ها بر مبنای الزامات TEMA و ASME Section VIII به‌صورت Custom Engineered Equipment طراحی می‌شوند تا تطابق کامل با نیازهای فرآیندی، تعمیرات دوره‌ای و استانداردهای ایمنی پروژه حاصل گردد.

مبدل‌ های حرارتی از تجهیزات حیاتی در صنایع مختلف مانند نفت، گاز، پتروشیمی، غذایی و تهویه مطبوع هستند و نقش مهمی در انتقال حرارت و بهینه‌ سازی مصرف انرژی دارند.

انتخاب درست نوع مبدل و توجه به نیاز فنی سیستم موجب افزایش راندمان و کاهش هزینه‌ های عملیاتی می‌شود.

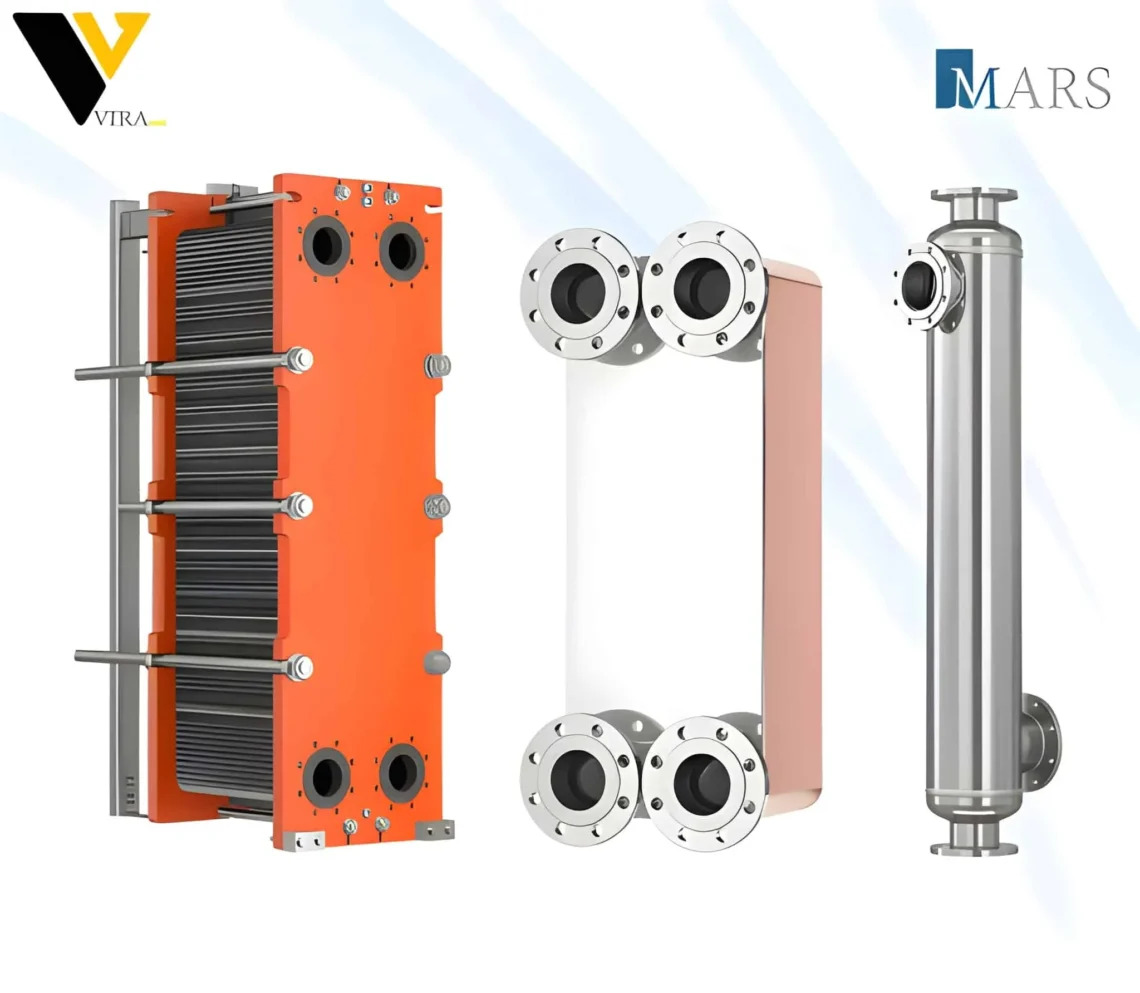

هنگام خرید باید عواملی مانند نوع سیال، دما، فشار، ظرفیت حرارتی و جنس بدنه را بررسی کرده و بین مدل‌های صفحه‌ ای، پوسته و لوله، هوا خنک یا فین‌ دار بر اساس شرایط کاری انتخاب کرد.

خرید هیت اکسچنجر از تولیدکننده امکان دسترسی به قیمت به‌ روز، کیفیت تضمین‌شده، مشاوره فنی و خدمات پس از فروش را فراهم می‌کند.

همچنین، خرید مستقیم باعث حذف واسطه‌ ها و کاهش هزینه‌ ها می‌شود.

برندهایی مانند تیوان مبدل ویرا (ViraPHE)، مارس ایران، SWEP و Alfa Laval از گزینه‌ های معتبر بازار به شمار می‌روند.

پیش از خرید، بررسی مشخصات فنی، مقایسه قیمت‌ ها، مطالعه نظرات کاربران و مشورت با کارشناسان توصیه می‌شود.

در نهایت، انتخاب مبدل حرارتی مناسب از تولیدکننده معتبر، سرمایه‌ گذاری مطمئنی برای افزایش بازده و پایداری سیستم صنعتی است.
