مبدل حرارتی صفحهای معمولاً هر ۶ تا ۱۲ ماه و مبدل پوسته و لوله سالی یکبار نیاز به سرویس دارد؛ در سیالات غذایی یا آب سخت این بازه کوتاهتر میشود. تنها نیم میلیمتر رسوب میتواند راندمان حرارتی را تا ۲۵ درصد پایین بیاورد، در حالیکه هزینه یک سرویس پیشگیرانه معمولی چیزی حدود یکدهم هزینه تعمیر اضطراری است. در ادامه، روشهای تمیزکاری، نشانههای نیاز به سرویس و برنامه نگهداری هر دو نوع مبدل را قدمبهقدم بررسی میکنیم.
فهرست مطالب
مبدل حرارتی چیست و چرا نگهداری آن مهم است؟
مبدل حرارتی ویرا تجهیزی است که گرما را بین دو سیال، بدون تماس مستقیم آنها با هم، جابهجا میکند. از خطوط تولید لبنیات و دارو گرفته تا نیروگاهها و پالایشگاهها، همین قطعه نسبتاً ساده نقش زیادی در پایین نگهداشتن مصرف انرژی دارد.
دو نوع پرکاربردش، مبدل حرارتی صفحهای و مبدل پوسته و لوله، از نظر ساختار، مزیت و نحوه سرویس با هم فرق دارند و همین تفاوت باید در برنامه نگهداری هم دیده شود.
نکتهای که خیلیها دیر متوجهاش میشوند این است که نگهداری مبدل صرفاً یک کار فنی روتین نیست، بلکه مستقیم روی صورتحساب انرژی و طول عمر تجهیز اثر میگذارد. همین یک لایه نازک رسوب، اگر نادیده گرفته شود، میتواند راندمان را تا ۳۰ درصد پایین بیاورد و همان مقدار مصرف انرژی را بالا ببرد. از آن بدتر، خرابی ناگهانی وسط یک شیفت تولید، هزینهاش چند برابر یک سرویس پیشگیرانه ساده است.
پاسخ سریع: مبدلهای گسکتی معمولاً هر ۶ تا ۱۲ ماه نیاز به بازرسی و تمیزکاری دارند؛ مبدلهای پوسته و لوله در شرایط عادی سالی یکبار سرویس میشوند، اما در آب سخت یا سیالات خورنده این بازه میتواند تا ۳ ماه هم کوتاه شود.
| ویژگی | مبدل صفحهای | مبدل پوسته و لوله |
|---|---|---|
| بازه سرویس | ۶ تا ۱۲ ماه | ۱۲ تا ۲۴ ماه |
| روش تمیزکاری | CIP شیمیایی / باز کردن فیزیکی | هیدروجت / برس مکانیکی / شیمیایی |
| قطعات مصرفی | واشر و گسکت | لولههای داخلی و آببندها |
| زمان سرویس | ۴ تا ۸ ساعت | ۱ تا ۳ روز |
| هزینه نگهداری | متوسط | بالا |
| حساسیت به رسوب | بالا | متوسط |
| قابلیت بازرسی | آسان (قابل باز شدن) | نیاز به تجهیزات تخصصی |
| مناسب برای | صنایع غذایی، دارویی، HVAC | نیروگاه، پالایشگاه، پتروشیمی |
چرا نگهداری مبدل حرارتی اهمیت دارد؟
مبدل حرارتی را میشود قلب خیلی از فرآیندهای صنعتی دانست؛ هر اختلالی در کارش، مستقیم به زنجیره تولید سرایت میکند. نگهداری منظم بیشتر از آنکه یک الزام فنی باشد، یک تصمیم اقتصادی است که بازگشت سرمایه را چند برابر میکند.
تأثیر بر راندمان انرژی
رسوب، خوردگی و گرفتگی کانالها مقاومت حرارتی را بالا میبرند. همین نیم میلیمتر رسوب، ضریب انتقال حرارت را تا ۲۵ درصد کم میکند و یعنی برای رسیدن به همان دمای هدف، انرژی بیشتری مصرف میشود؛ هزینهای که هر ماه در قبض انرژی تکرار میشود.
کاهش هزینههای تعمیرات اضطراری
یک سرویس پیشگیرانه ششماهه معمولاً چیزی بین ۵ تا ۱۰ درصد قیمت مبدل هزینه دارد. در مقابل، خرابی ناگهانی یعنی توقف خط تولید، تعویض اضطراری قطعات و هزینه حمل و نصب فوری؛ رقمی که میتواند ۳ تا ۵ برابر همان سرویس پیشگیرانه شود. برنامه نگهداری منظم، ریسک توقف غیربرنامهریزیشده را تا ۷۰ درصد پایین میآورد.
افزایش طول عمر تجهیز
با سرویس منظم، عمر مفید یک مبدل حرارتی از حدود ۱۰ سال میتواند به ۲۰ سال برسد. خوردگی موضعی، پارگی واشر و سوراخشدگی لوله، تقریباً همیشه نتیجه نگهداری ضعیف هستند؛ یک برنامه PM ساده و مستند، بازگشت سرمایه تجهیز را عملاً دو برابر میکند.
انواع مبدل حرارتی و تفاوت در نگهداری
مبدل حرارتی صفحهای (Plate Heat Exchanger)
از چند صفحه فلزی موازی با واشر لاستیکی تشکیل شده که سیالات بهطور متناوب بین آنها جریان مییابند. مزیت اصلیاش سطح تماس بالا در فضای کوچک است و راندمانی تا ۹۵ درصد میدهد.
- قابل باز شدن کامل برای بازرسی
- تمیزکاری با CIP (بدون باز کردن) یا شستشوی فیزیکی
- تعویض واشر معمولاً هر ۲ تا ۵ سال
- حساس به فشار بیش از حد و آسیب مکانیکی صفحات
کاربردها: صنایع غذایی، شیرینگسازی، داروسازی، سیستمهای HVAC
مبدل حرارتی پوسته و لوله (Shell & Tube)
دستهای از لولههای موازی داخل یک پوسته استوانهای؛ یک سیال از داخل لولهها و سیال دیگر از اطراف آنها عبور میکند. ساختاری مقاوم و پایدار که برای فشارهای بالا ساخته شده.
- تمیزکاری لولهها نیاز به تجهیزات تخصصی دارد
- آزمون Eddy Current برای تشخیص ترک و نشتی
- روش تمیزکاری: هیدروجت، برس مکانیکی، اسیدشویی
- دسترسی به سطوح داخلی سختتر از نوع صفحهای است
کاربردها: پالایشگاه، پتروشیمی، نیروگاهها، سیستمهای بخار
| معیار | مبدل صفحهای | مبدل پوسته و لوله |
|---|---|---|
| پیچیدگی سرویس | ساده (قابل باز شدن) | پیچیده (نیاز به متخصص) |
| روش تمیزکاری | CIP یا دستی | هیدروجت / برس / شیمیایی |
| زمان توقف | ۴ تا ۸ ساعت | ۱ تا ۳ روز |
| قطعات مصرفی | واشر، گسکت | لوله، باندینگ، آببند |
| هزینه سرویس | کم | بالا |
| مقاومت به رسوب | متوسط | بالا |
| عمر مفید | ۱۵ تا ۲۰ سال | ۲۰ تا ۳۰ سال |
| تعداد سرویس سالانه | ۲ تا ۴ بار | ۱ تا ۲ بار |
برای دیدن گزینههای پرفروش بازار ایران، مقاله پرفروشترین انواع مبدلهای حرارتی در ایران را هم بخوانید.
سرویس و نگهداری مبدل صفحهای
طراحی ماژولار و دسترسی آسان به اجزا، مبدل صفحهای را یکی از قابلسرویسترین تجهیزات صنعتی کرده؛ ولی همین سادگی گاهی باعث میشود بهرهبردار سرویس منظم را جدی نگیرد، اشتباهی که میتواند عمر تجهیز را نصف کند.
بازه زمانی سرویس توصیهشده
بازه سرویس مستقیم به کیفیت سیال و شرایط کاری بستگی دارد. در سیستمهای آب خنک صنعتی، هر ۶ ماه یکبار کافی است. سیالات غذایی مثل شیر و آبمیوه، بهخاطر رشد سریع بیوفیلم، هر ۳ تا ۴ ماه نیاز به سرویس دارند. در محیطهای خورنده با اسید یا قلیا، این بازه به ۲ تا ۳ ماه میرسد و روغنهای حرارتی یا سیستمهای تصفیه آب معمولاً هر ۶ تا ۱۲ ماه سرویس میشوند.
نشانههای نیاز به سرویس فوری:
- افت فشار بیش از ۲۰٪ نسبت به حالت پایه
- کاهش دمای خروجی بیش از ۵ درجه
- نشتی از لبههای مبدل یا محل واشرها
- لرزش یا صدای غیرعادی
روشهای تمیزکاری صفحات
CIP — تمیزکاری بدون باز کردن: روش Cleaning In Place سریعترین راه برای رسوبزدایی روتین است. مواد شیمیایی با دمای ۶۰ تا ۸۰ درجه سانتیگراد در یک مدار بسته گردش میکنند. فرآیند با آبکشی اولیه شروع میشود، بعد محلول اسیدی با pH بین ۲ تا ۳ به مدت ۳۰ تا ۴۵ دقیقه رسوبات معدنی را حل میکند. پس از آبکشی میانی، نوبت محلول قلیایی با pH بین ۱۱ تا ۱۲ برای چربی و پروتئین میرسد و مرحله آخر، آبکشی نهایی تا خنثی شدن pH است. مزیت اصلی CIP سرعت و نیاز کم به نیروی کار است؛ محدودیتش این است که رسوبات سخت و ضخیم را کامل پاک نمیکند.
باز کردن فیزیکی: برای رسوبگذاری شدید یا تعویض واشر، باید صفحات از هم جدا شوند. بعد از قطع و تخلیه کامل سیال، پیچهای تیغه فشاری آرام شل میشوند، صفحات یکییکی جدا و با برس نرم و فشار آب شسته میشوند. در همین مرحله باید واشرها را هم بازرسی کرد. مونتاژ مجدد باید با رعایت ترتیب صفحات و سفتکردن یکنواخت پیچها انجام شود؛ کل فرآیند، بسته به تعداد صفحات، ۴ تا ۸ ساعت طول میکشد.
تعویض واشر — چه وقت و چطور
واشرها معمولاً از جنس NBR، EPDM یا Viton انتخاب میشوند و بسته به سیال، عمر متوسط ۲ تا ۵ ساله دارند. نشتی از لبههای مبدل، ترک یا سفتی غیرعادی واشر و کاهش فشار داخلی مسیرها، همه نشانههای قطعی نیاز به تعویض هستند.

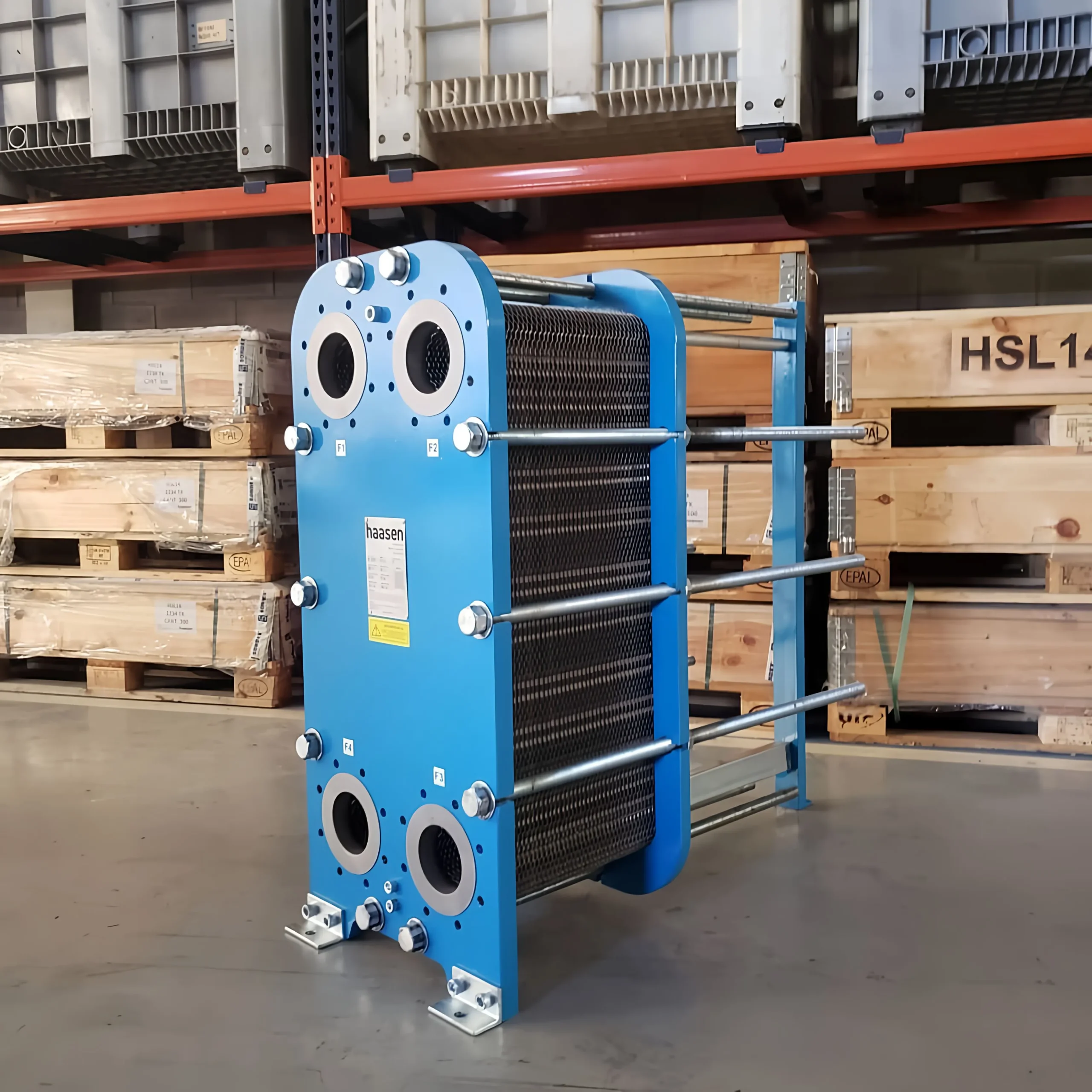

رسوبزدایی شیمیایی
نوع رسوب، انتخاب محلول را تعیین میکند. رسوبات کلسیم و منیزیم با اسید سیتریک ۵ تا ۱۰ درصد حل میشوند. رسوبات آهن به اسید فسفریک یا EDTA نیاز دارند. رسوبات آلی مثل چربی و پروتئین با سود سوزآور ۲ درصد یا آنزیمهای تخصصی از بین میروند و بیوفیلم میکروبی با کلر فعال یا پراکسید هیدروژن پاک میشود. گردش محلول معمولاً در دمای ۵۰ تا ۷۰ درجه، به مدت ۲ تا ۴ ساعت انجام میشود و بعدش خنثیسازی و آبکشی کامل تا رسیدن pH به حالت خنثی ضروری است. در تمام مراحل کار با اسید، استفاده از تجهیزات حفاظتی و تهویه مناسب الزامی است.
اگر دنبال راهکارهای عملی برای بالا بردن راندمان هستید، ۱۰ روش اثباتشده برای افزایش راندمان مبدل حرارتی را از دست ندهید.
برای انتخاب یا سرویس مبدل حرارتی مشاوره میخواهید؟
کارشناسان ویرا بر اساس نوع سیال، فشار کاری و شرایط صنعتی شما، مبدل یا برنامه سرویس مناسب را پیشنهاد میدهند.
تماس با کارشناس ویرا

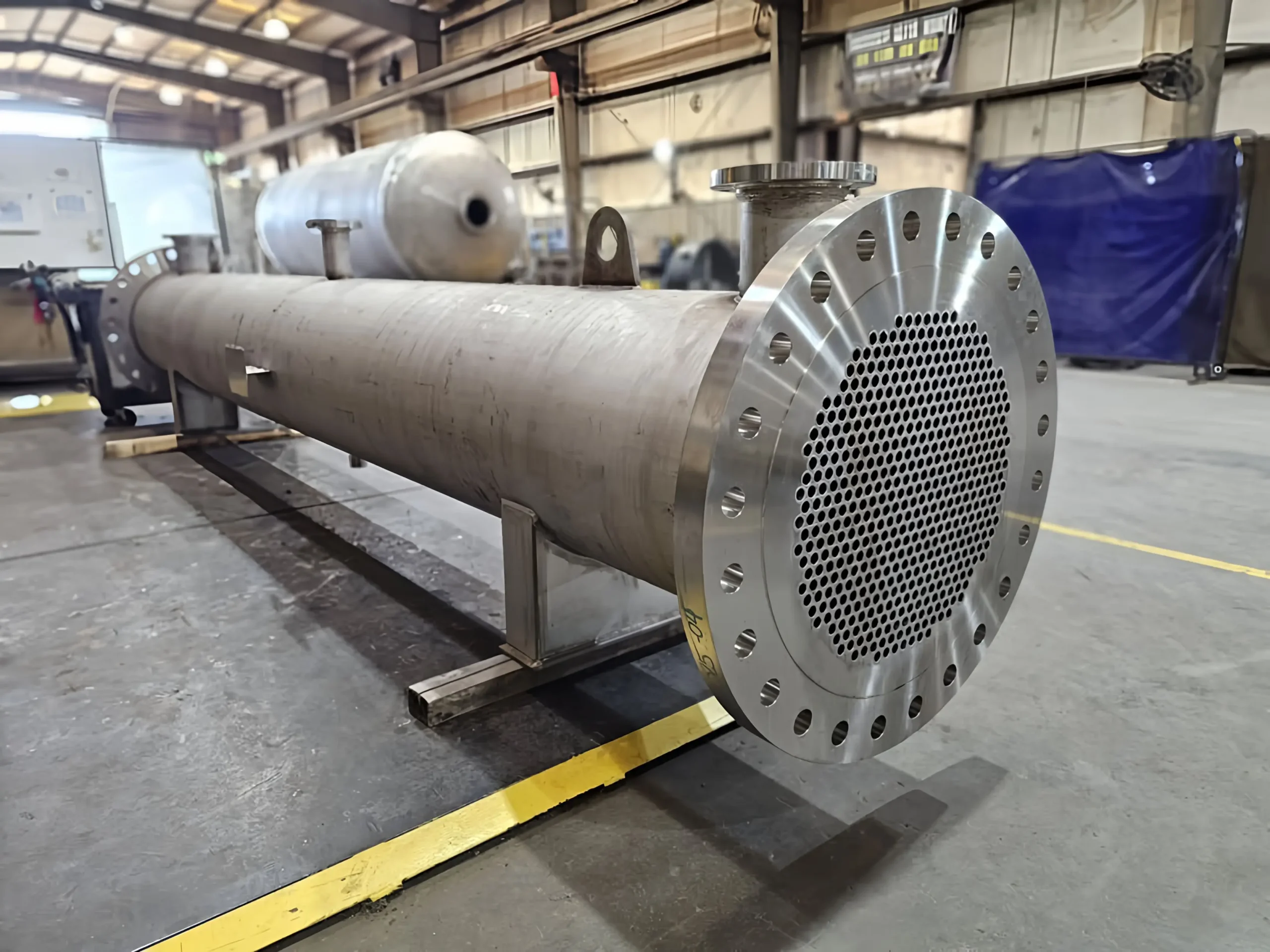

سرویس و نگهداری مبدل پوسته و لوله
مبدل پوسته و لوله بهخاطر ساختار پیچیدهتر، رویکرد سرویس متفاوتی نسبت به نوع صفحهای میطلبد. دسترسی محدود به سطوح داخلی، این فرآیند را تخصصیتر میکند.
بازه زمانی سرویس توصیهشده
در شرایط عادی، سرویس سالانه برای اکثر کاربردها کافی است. اما در صنایع با آب سخت یا سیالات خورنده، بازرسی هر ۶ ماه ضروری میشود. توقف برنامهریزیشده برای این نوع سرویس معمولاً ۱ تا ۳ روز طول میکشد.

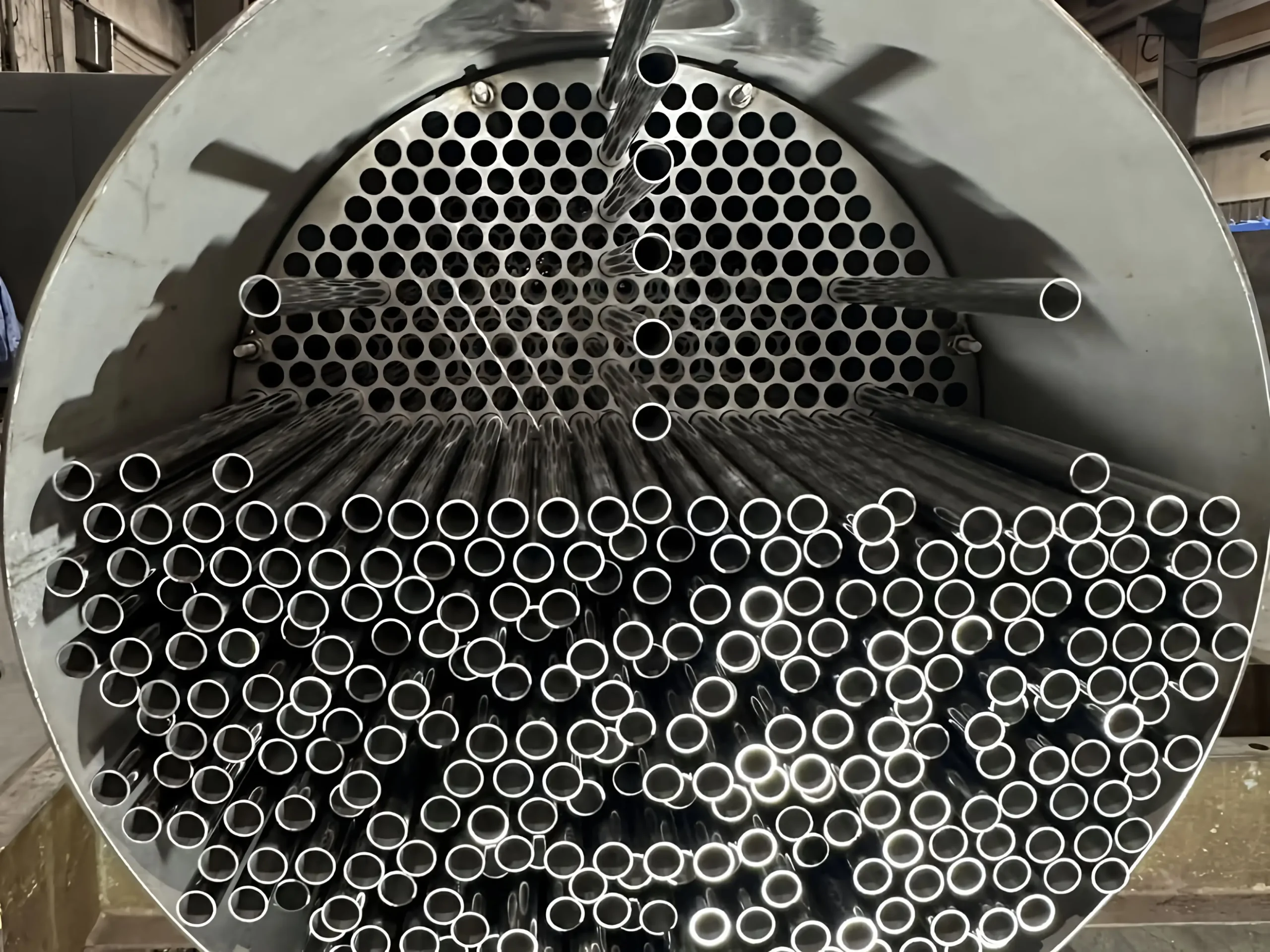

روشهای تمیزکاری لولهها
هیدروجت: پرفشارترین و مؤثرترین روش برای رسوبات سخت. جت آب با فشار ۱۵۰ تا ۳۵۰ بار از داخل لولهها عبور داده میشود؛ مزیتش این است که بدون مواد شیمیایی، سریع و نسبتاً دوستدار محیطزیست است.
برس مکانیکی: برای رسوبات نرمتر، برسهای دورانی یا دستی از داخل لوله عبور میکنند؛ مناسب تمیزکاری دورهای و پیشگیرانه.
اسیدشویی (شیمیایی): برای رسوبات کلسیمی و معدنی عمیق، گردش محلول اسیدی رقیق با pH بین ۲ تا ۳ در مسیر لولهها رسوبات را حل میکند؛ بعدش آبکشی کامل الزامی است.
بازرسی و تشخیص نشتی
تست Eddy Current استاندارد طلایی بازرسی لولههاست؛ بدون باز کردن مبدل، ترک، نازکشدگی و خوردگی موضعی را نشان میدهد. برای تأیید آببندی کلی هم آزمون فشار هیدرواستاتیک انجام میشود: مبدل با آب پر میشود و تحت فشار ۱.۵ برابر فشار کاری، به مدت ۳۰ دقیقه نگه داشته میشود.
نشانههای هشدار:
- اختلاط دو سیال در خروجی
- افت فشار ناگهانی
- تغییر دمای غیرمنتظره خروجی
نکات حرفهای نگهداری
پلاگ کردن (مسدود کردن) لولههای معیوب یک راهحل موقت است، نه دائم؛ هر ۱۰ درصد لوله پلاگشده، راندمان را به همان نسبت پایین میآورد. ثبت دقیق تاریخ سرویس، نوع رسوب و قطعات تعویضشده در دفتر فنی، الگوی خرابی را روشن میکند و برنامه PM را بهینهتر میسازد.
برای اطلاعات بیشتر درباره سوالات رایج کاربران، ۱۰ سوال پرتکرار درباره مبدل حرارتی را بخوانید.
عیبیابی مشکلات رایج مبدل حرارتی
شناخت بهموقع علائم خرابی، تفاوت بین یک توقف کوتاه برنامهریزیشده و یک خرابی پرهزینه اضطراری است. چهار مشکل زیر رویهم بیش از ۸۰ درصد خرابیهای گزارششده در مبدلهای صفحهای و پوستهولوله را تشکیل میدهند.
افت فشار غیرعادی
وقتی اختلاف فشار بین ورودی و خروجی بیش از ۲۰ درصد مقدار طراحی فاصله میگیرد، باید علتش را جدی گرفت. در مبدل صفحهای معمولاً تجمع رسوب در کانالهای باریک یا واشر منبسطشده مقصر است؛ در مبدل پوسته و لوله، انسداد جزئی لولهها، خوردگی داخلی یا رسوب ضخیم روی دیواره لوله. بهترین روش تشخیص، مقایسه فشار فعلی با baseline ثبتشده هنگام راهاندازی است؛ اگر چنین دادهای ندارید، از دادههای کاتالوگ سازنده کمک بگیرید.
کاهش راندمان انتقال حرارت
این مشکل معمولاً تدریجی است و تا وقتی دمای خروجی محسوس افت نکند یا مصرف انرژی بالا نرود، کسی متوجهاش نمیشود. همان نیم میلیمتر رسوب روی سطح صفحات، راندمان انتقال حرارت را تا ۲۵ درصد پایین میآورد. در مبدل پوسته و لوله، رسوبگذاری روی سمت پوسته بهخاطر دسترسی سختتر، معمولاً مدت بیشتری نادیده میماند و خسارت بیشتری میزند.
علائم هشدار: دمای خروجی سیال سرد کمتر از مقدار طراحی، افزایش مصرف برق یا بخار برای رسیدن به دمای هدف، و اختلاف دما بین دو جریان کمتر از حد نرمال.
روش تشخیص، محاسبه ضریب انتقال حرارت کلی (U) با فرمول Q = U × A × ΔTlm است؛ کاهش مداوم U در طول زمان، شاهد قوی رسوبگذاری است.
نشتی بین سیال گرم و سرد
نشتی داخلی خطرناکترین نوع خرابی است، چون مستقیم دیده نمیشود اما کیفیت محصول، ایمنی فرآیند و در صنایع غذایی حتی سلامت عمومی را تهدید میکند. در مبدل صفحهای، ترک در صفحه فلزی یا آسیب واشر باعث اختلاط دو جریان میشود و اولین نشانهاش معمولاً تغییر رنگ، بو یا هدایت الکتریکی یکی از سیالات خروجی است. در مبدل پوسته و لوله، سوراخشدگی لولهها بر اثر خوردگی موضعی یا سایش شایعترین علت است؛ در این حالت سیال پرفشار به سمت کمفشار نشت میکند.
روش تشخیص: آنالیز شیمیایی یا هدایتسنجی هر دو جریان خروجی، آزمون فشار هیدرواستاتیک (فشار ۱.۵ برابر فشار کاری برای ۳۰ دقیقه)، و در مبدل پوستهولوله، تست Eddy Current برای شناسایی لولههای معیوب بدون باز کردن مبدل.
رسوبگذاری (Fouling) و روشهای پیشگیری
Fouling دشمن اصلی عمر مبدل حرارتی است و انواع مختلفی دارد که هرکدام راهحل خودش را میخواهد:
- رسوب کریستالی (کلسیم، منیزیم): در آب سخت رخ میدهد و با سختیگیر یا دوزینگ آنتیاسکالانت پیشگیری میشود
- بیوفیلم میکروبی: در سیستمهای آب خنک شایع است و با بیوسایدهای دورهای کنترل میشود
- رسوب ذرات معلق: با فیلتراسیون ورودی سیال کنترل میشود
- خوردگی و اکسیداسیون: با انتخاب صحیح متریال و کنترل pH سیال پیشگیری میشود
پیشگیری همیشه ارزانتر از درمان است. نصب فیلتر مناسب روی ورودی هر دو جریان، پایش منظم کیفیت آب (سختی، pH، هدایت) و برنامهریزی سرویس بر اساس الگوی رسوبگذاری ثبتشده، میتواند هزینه نگهداری را تا ۴۰ درصد پایین بیاورد.
برای درک بهتر رفتار حرارتی هر دو نوع مبدل، مقاله روشهای انتقال حرارت در مبدلهای حرارتی و نقش مبدلهای حرارتی در پالایشگاهها را هم ببینید.
سوالات متداول درباره نگهداری مبدلهای حرارتی
هر چند وقت یکبار باید مبدل حرارتی سرویس شود؟
بازه سرویس به نوع مبدل و سیال بستگی دارد. مبدلهای صفحهای با آب صنعتی هر ۶ ماه و با سیالات غذایی هر ۳ تا ۴ ماه نیاز به سرویس دارند. مبدلهای پوستهولوله در شرایط معمول سالی یکبار سرویس میشوند، اما در محیطهای خورنده یا آب سخت این بازه به ۶ ماه کاهش مییابد.
تفاوت سرویس مبدل صفحهای و پوستهولوله چیست؟
مبدل صفحهای بهخاطر ساختار ماژولار، دسترسی راحتتری دارد و میتوان آن را با روش CIP بدون باز کردن سرویس کرد. مبدل پوستهولوله نیاز به هیدروجت، برس مکانیکی یا اسیدشویی دارد و بازرسی داخلیاش با تست Eddy Current انجام میشود. زمان توقف در سرویس پوستهولوله معمولاً ۱ تا ۳ روز است، در مبدل صفحهای ۴ تا ۸ ساعت کافی است.
چطور بفهمیم مبدل حرارتی نیاز به سرویس دارد؟
سه نشانه اصلی: افت فشار بیش از ۲۰٪ نسبت به حالت عادی، کاهش دمای خروجی بیش از ۵ درجه، و نشتی از لبههای مبدل. در مبدلهای پوستهولوله، اختلاط دو سیال در خروجی نشانه جدی سوراخشدگی لوله است.
چه موادی برای رسوبزدایی مبدل حرارتی استفاده میشود؟
انتخاب ماده به نوع رسوب بستگی دارد. رسوبات کلسیم و منیزیم با اسید سیتریک ۵ تا ۱۰٪ حل میشوند. رسوبات آلی مثل چربی و پروتئین با سود سوزآور ۲٪ پاک میشوند و بیوفیلم میکروبی با کلر فعال از بین میرود. در تمام موارد، آبکشی کامل پس از رسوبزدایی و استفاده از تجهیزات حفاظتی الزامی است.
نتیجهگیری
نگهداری و سرویس منظم مبدلهای حرارتی، چه صفحهای و چه پوسته و لوله، یک هزینه اضافی نیست؛ یک سرمایهگذاری مستقیم روی راندمان انرژی، طول عمر تجهیزات و ایمنی فرآیند است.
مبدل صفحهای با راندمان بالای ۹۵ درصد و دسترسی آسان، نیاز به توجه مکررتری دارد، هر ۶ تا ۱۲ ماه یکبار. مبدل پوسته و لوله با ساختار مقاومتر، بازه سرویس سالانهای دارد، اما بازرسیاش با تست Eddy Current و آزمون فشار هیدرواستاتیک دقت بیشتری میخواهد.
قانون سادهای وجود دارد: وقتی افت فشار از ۲۰ درصد یا افت دمای خروجی از ۵ درجه عبور کرد، سرویس دیگر اختیاری نیست. همان نیم میلیمتر رسوب میتواند ضریب انتقال حرارت را تا ۲۵ درصد پایین بیاورد و این یعنی مصرف انرژی بیشتر، هزینه عملیاتی بالاتر و عمر کوتاهتر برای تجهیزات.
توصیه نهایی: برنامه نگهداری پیشگیرانه (PM Schedule) را با ثبت منظم دادههای دما و فشار ترکیب کنید. انتخاب درست سیال رسوبزدایی بر اساس نوع رسوب، جنس مناسب واشر بر اساس سیال فرآیند و اجرای بهموقع تستهای بازرسی، هزینه نگهداری را تا ۴۰ درصد کاهش میدهد و عمر مبدل را به بیش از ۲۰ سال میرساند. مبدل حرارتیای که درست سرویس میشود، هیچوقت ناگهانی از کار نمیافتد.
