مقدمه: مبدل حرارتی صفحه ای (Plate Heat Exchanger):
مبدل حرارتی صفحه ای (PHE) یکی از تجهیزات حیاتی در صنایع مختلف برای انتقال حرارت به شمار می‌آیند.
این مبدل‌ها با طراحی خاص و استفاده از صفحات فلزی به جای لوله‌های سنتی، قادر به ارائه بازدهی بالا و صرفه‌جویی در فضای نصب هستند.
با توجه به پیشرفتهای اخیر در فناوری و طراحی، مبدل‌های حرارتی صفحه ای به عنوان گزینه‌ای برجسته برای بهینه‌سازی فرآیندهای حرارتی در صنایع شیمیایی، غذایی، دارویی و غیره مطرح شده‌اند.
در حال حاضر، با توجه به تغییرات مداوم در قیمت‌ها و نیاز به دسترسی به محصولات با کیفیت، خرید مبدل صفحه ای از تولیدکنندگان معتبر به یکی از اولویت‌های مهم تبدیل شده است.
خرید مستقیم از تولیدکننده نه تنها به شما این امکان را می‌دهد که از قیمت‌های جدید و به‌روز مطلع شوید، بلکه مزایای دیگری از جمله کیفیت تضمین‌شده و خدمات پس از فروش مناسب را نیز به همراه دارد.
بیشتر
بدانید:
قیمت خرید مبدل صفحه ای از تولیدکننده در سال 1403 چقدر است؟
برای تعیین قیمت خرید و فروش تبادل کننده حرارتی صفحه ای از تولیدکننده در سال 1403، عوامل متعددی باید در نظر گرفته شوند.
این عوامل شامل نوع مبدل حرارتی، مواد استفاده شده، ظرفیت و کاربردهای خاص آن، و همچنین تغییرات بازار و هزینه‌های تولید می‌باشند.
به‌طور کلی، قیمت مبدل‌های حرارتی صفحه ای می‌تواند متغیر باشد، اما برای ارائه یک برآورد تقریبی، میتوان به برخی از اطلاعات و روندهای موجود اشاره کرد.
قیمت مبدل صفحه ای در سال 1403 بر اساس نیاز های حرارتی و اندازه و… بین 5.000.000 تومان تا 300.000.000 تومان متفاوت است.
برای استعلام قیمت با مهندسین فنی ما در تماس باشید.
پیشنهاد
ویژه:

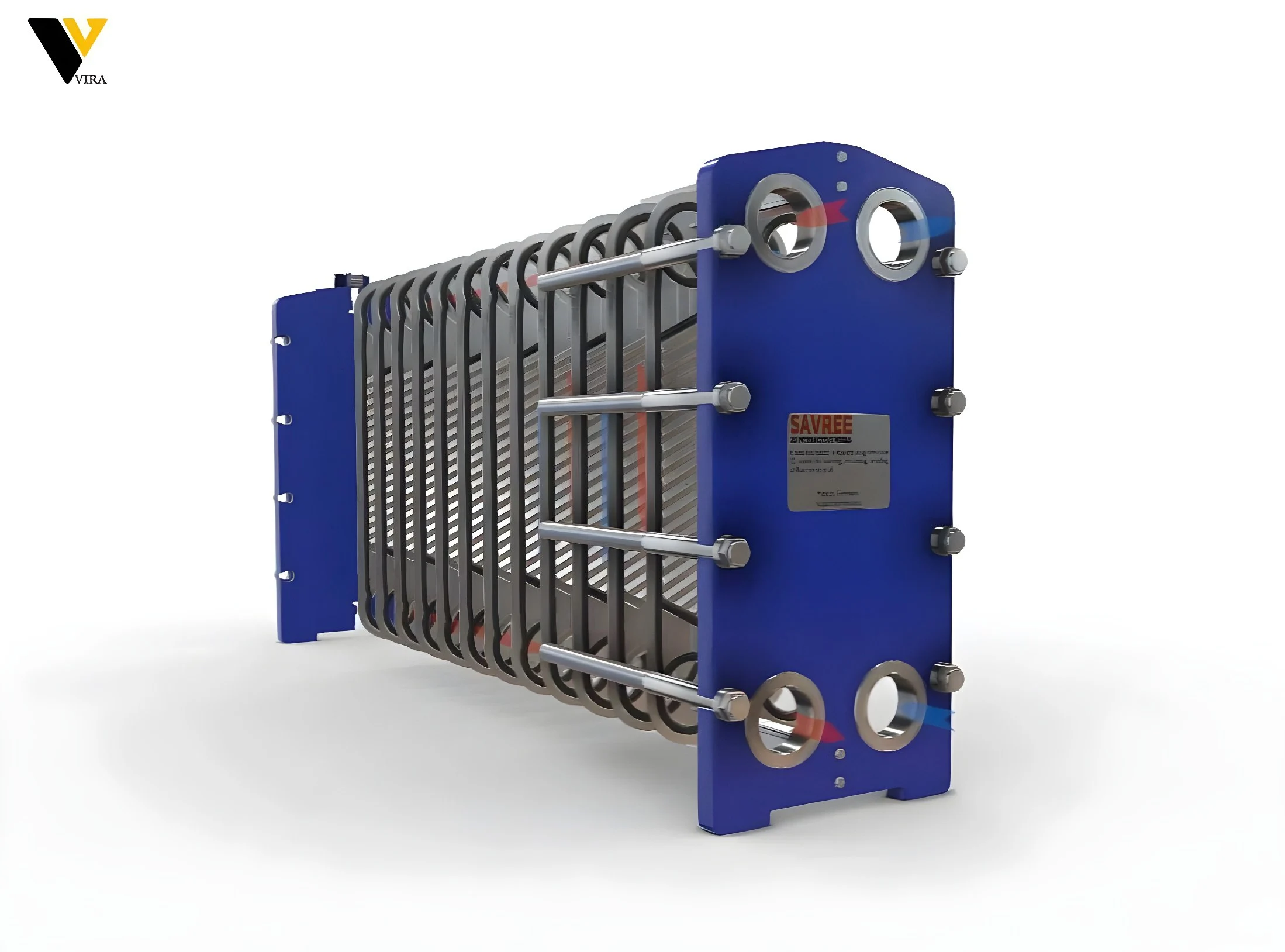

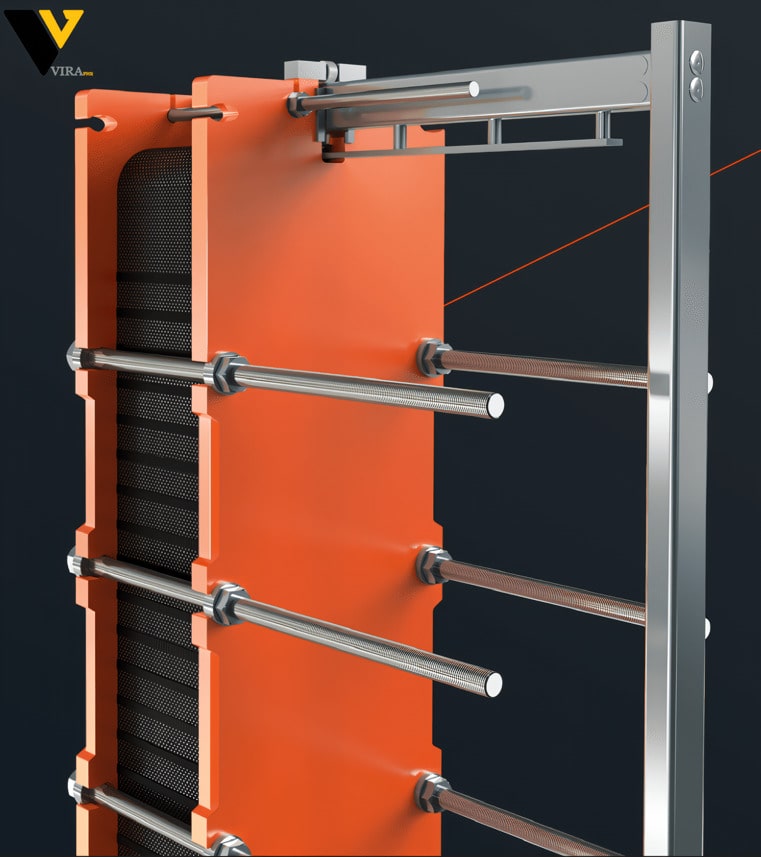

مبدل حرارتی صفحه ای را با هم بیشتر بشناسیم:
پلیت اکسچنجر (Plate Exchanger) از تجهیزات مهم در سیستم‌های سرمایشی و گرمایشی هستند که وظیفه تبادل دما بین سیال‌های جاری را برعهده دارند.
این مبدل‌ها از صفحات فلزی متعددی تشکیل شده‌اند که با واشرهای پلیمری از هم جدا می‌شوند.
واشرهای استفاده‌شده در این صفحات به‌گونه‌ای طراحی شده‌اند که از نشت سیالات و مخلوط شدن آنها جلوگیری کنند.
نحوه قرارگیری صفحات در قاب فولادی به‌صورتی است که صفحه اول به‌صورت مستقیم در قاب قرار می‌گیرد و صفحه دوم برعکس آن نصب می‌شود و این الگو در تمام صفحات ادامه می‌یابد.
ساختار مبدل حرارتی صفحه ای:
دستگاه انقال حرارت از چندین صفحه فلزی نازک تشکیل شده‌اند که به صورت موازی کنار هم قرار گرفته‌اند.
هر دو صفحه مجاور با واشرهای آب‌بندی از هم جدا می‌شوند، و سیالات به صورت متناوب از بین صفحات عبور می‌کنند.
این ساختار باعث افزایش سطح تماس بین سیالات و در نتیجه افزایش کارایی انتقال حرارت می‌شود.

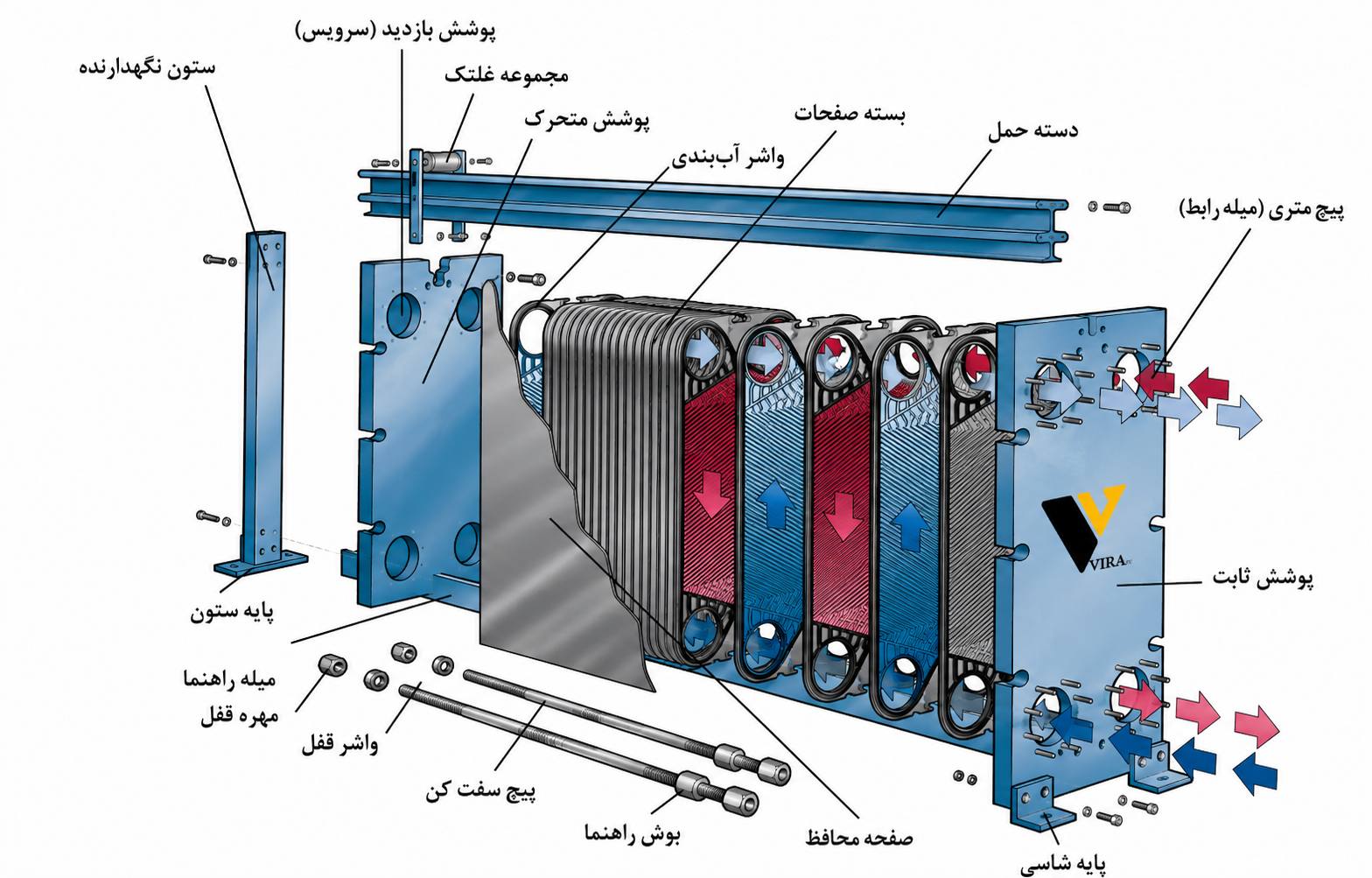

اجزای اصلی مبدل های صفحه ای:
- صفحات حرارتی: صفحات فلزی نازک که معمولاً از جنس استنلس استیل یا تیتانیوم ساخته می‌شوند.
- واشرها: برای آب‌بندی صفحات و جلوگیری از مخلوط شدن سیالات.
- قاب مبدل: برای نگهداری و حمایت از صفحات
مزایای مبدل صفحه ای:
- کارایی بالا: سطح تماس بالا بین سیالات باعث بهبود انتقال حرارت می‌شود.
- فضای اشغالی کم: به دلیل طراحی فشرده، فضای کمتری نسبت به مبدل‌های لوله‌ای اشغال می‌کنند.
- قابلیت تمیز کردن آسان: صفحات به راحتی جدا می‌شوند و تمیز کردن آنها آسان است.
- انعطاف‌پذیری در طراحی: با تغییر تعداد صفحات میتوان ظرفیت مبدل را تغییر داد.
- راندمان بالا: به دلیل آشفتگی زیاد در جریان سیال‌ها
کاربردهای تبادل کننده حرارتی صفحه ای:
به دلیل راندمان بالا و تحمل فشار مناسب، مبدل های گرمایی صفحه ای در صنایع مختلفی استفاده می‌شوند، از جمله:
- صنایع غذایی و نوشیدنی: برای پاستوریزه کردن و خنک کردن محصولات.
- صنایع شیمیایی و پتروشیمی: برای گرمایش و سرمایش فرآیندها.
- تهویه مطبوع و سرمایش: در چیلرها و سیستم‌های گرمایش و سرمایش مرکزی.
- صنایع نفت و گاز: برای تبادل حرارت در فرآیندهای مختلف.
بیشتر
بدانید:
خرید و قیمت برند های معتبر تولیدکننده مبدل صفحه ای
عوامل تاثیرگذار بر قیمت مبدل گرمایی صفحه ای، مواد اولیه استفاده شده در تولید آن است.
انتخاب مواد با کیفیت و بازاریابی مناسب می تواند به کاهش هزینه ها و افزایش کیفیت محصول منجر شود.
همچنین، فناوری و تکنولوژی استفاده شده در تولید نیز تاثیر بسزایی بر قیمت نهایی دارد.
تولید کنندگان برتری که تیوان مبدل ویرا با انها همکاری دارد:
بیشتر
بدانید:
APVAPV بخشی از SPX FLOW است و در تولید مبدل‌های حرارتی برای صنایع غذایی، دارویی و شیمیایی تخصص دارد. محصولات آن به دلیل بهینه‌سازی انرژی شناخته می‌شوند.
- ضمانت یک ساله
- تضمین کیفیت
- ارزان ترین قیمت
- خدمات پس از فروش
KELVIONKELVION یک تولید کننده جهانی مبدل حرارتی بازار است. از سال 1920، این شرکت محصولات خود را در بسیاری از بازارهای مختلف تولید و به بازار عرضه کرده است.
- ضمانت یک ساله
- تضمین کیفیت
- ارزان ترین قیمت
- خدمات پس از فروش
FUNKEFUNKE بر روی مبدل های حرارتی با کیفیت بالا تمرکز دارد و تلاش می کند تا محصولات بهتری را روز به روز ارائه دهد. برای بیش از 40 سال، یک نام قابل اعتماد بازار جهانی بوده است.
- ضمانت کیفیت
- گارانتی یک ساله
- خدمات پس از فروش
- مشاوره رایگان
GEAشرکت GEA یکی از معتبرترین شرکت‌های بین‌المللی در زمینه فناوری‌های مهندسی است که در صنایع مختلف از جمله صنایع غذایی، شیمیایی، دارویی، و انرژی فعالیت میکند.
- ضمانت کیفیت
- گارانتی یک ساله
- خدمات پس از فروش
- مشاوره رایگان

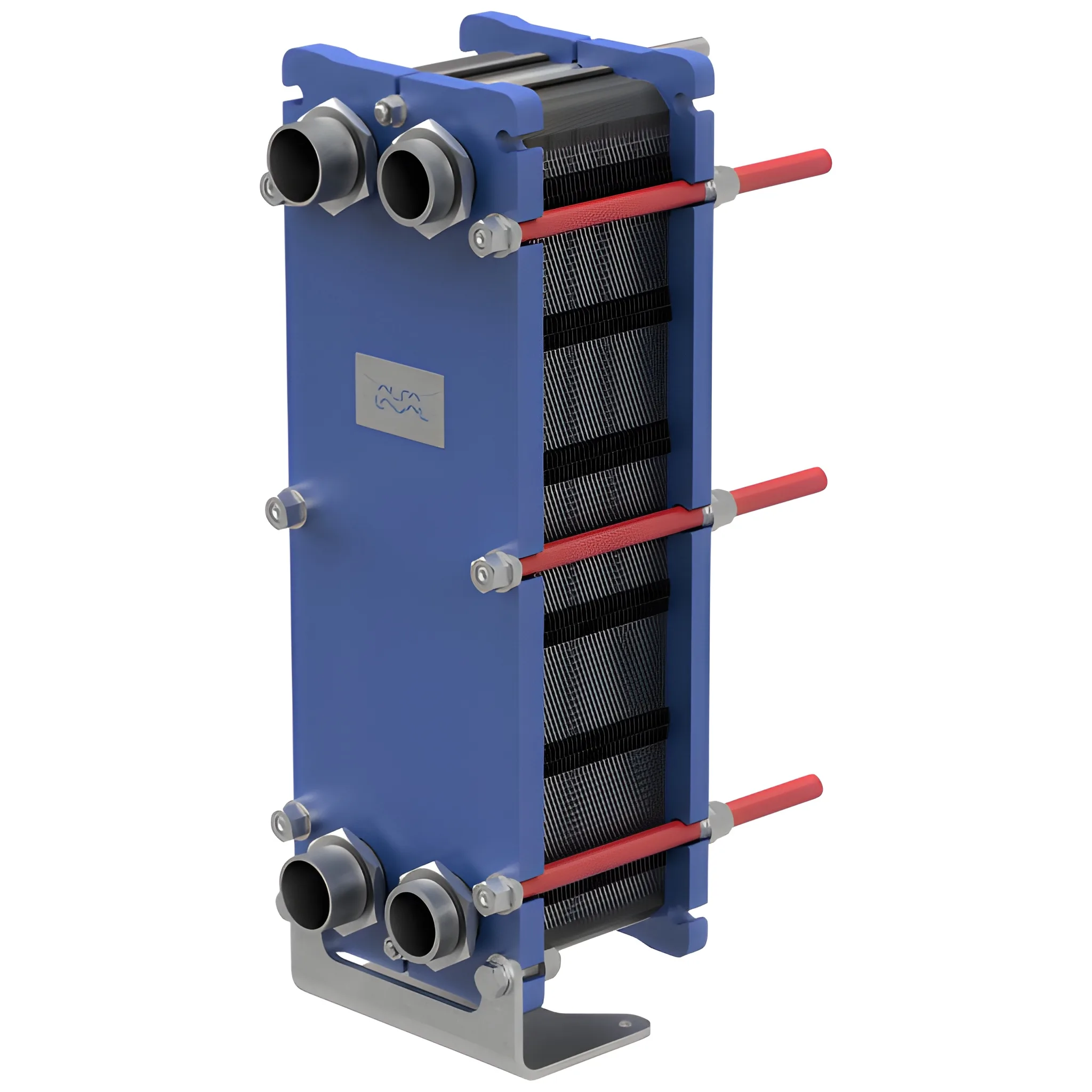

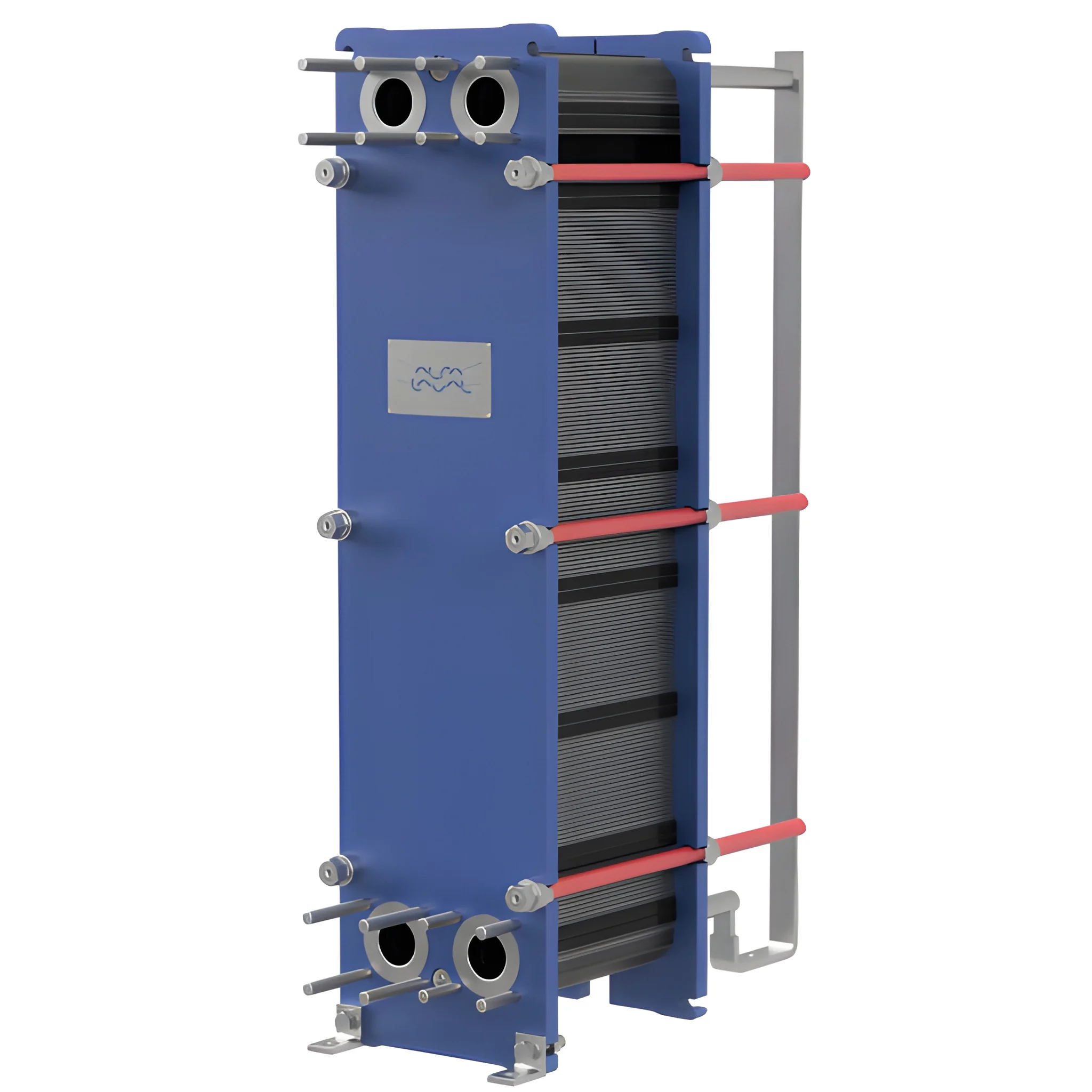

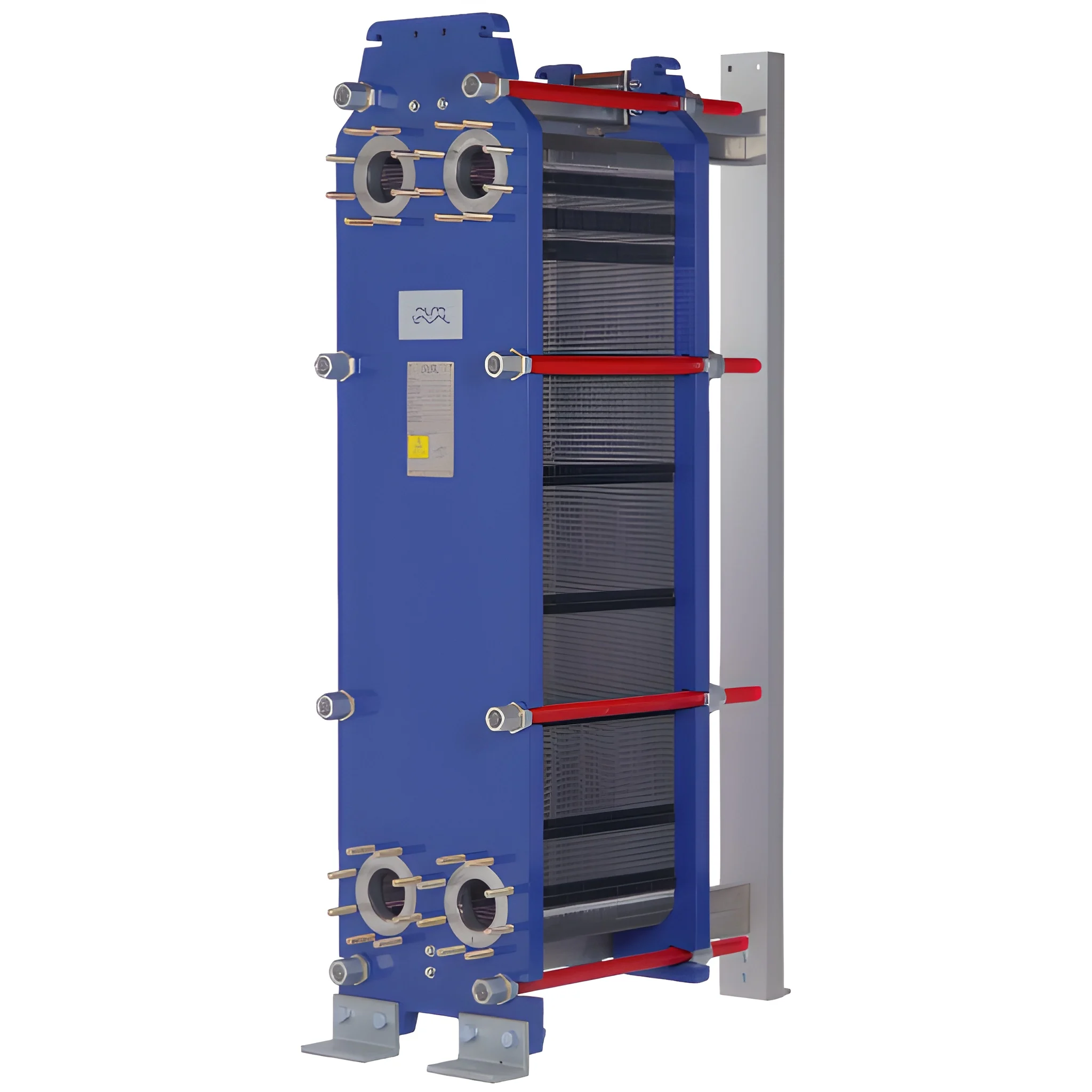

خرید و قیمت مبدل صفحه ای ALFA LAVAL
سیستم تبادل گرما صفحه ای جوشی و واشردار Alfa Laval از جمله تجهیزات پیشرفتهای هستند که در صنایع مختلف برای انتقال حرارت بین دو سیال استفاده می‌شوند.
مبدل‌های الفالاوال به دلیل طراحی منحصر به فرد و کارایی بالا، مورد توجه بسیاری از صنایع قرار گرفته‌اند.
قیمت مبدل حرارتی صفحه‌ای واشردار Alfa Laval بسته به ظرفیت، مدل و ویژگی‌های فنی متفاوت است.
به طور مثال، یک مدل متوسط از این مبدل‌ها با ظرفیت 100,000 کیلوکالری در ساعت ممکن است حدود 5,200,000 تومان باشد.
| مدل | نوع | ویژگی‌ها و کاربردها |
|---|---|---|
| M3 | Gasketed | کوچک، کارآمد، مناسب برای گرمایش و سرمایش خانگی و صنعتی |
| M6 | Gasketed | متوسط، چندمنظوره، کاربرد در صنایع غذایی و دارویی |
| M10 | Gasketed | مناسب برای فرآیندهای صنعتی سنگین و تهویه مطبوع |
| M15 | Gasketed | بزرگ، برای صنایع نفت و گاز و پالایشگاه‌ها |
| T20 | Gasketed | صفحات تیتانیومی، مناسب برای مواد خورنده |
| TS6 | Gasketed | بهداشتی، مناسب برای صنایع غذایی و دارویی |
| TL10 | Gasketed | بزرگ، با ظرفیت بالا، مناسب برای صنایع سنگین |
| MX25 | Gasketed | بسیار بزرگ، برای فرآیندهای بزرگ صنعتی |
| Compabloc | Welded | فشرده، لیزر جوش، برای وظایف سخت صنعتی |
| Spiral | Welded | برای کاربردهای خاص با مقاومت در برابر رسوب |
| Packinox | Plate-and-Shell | انتقال حرارت بالا برای کاربردهای بزرگ‌مقیاس |
| Diabon | Graphite | مقاوم در برابر مواد خورنده |
| Printed Circuit (PCHE) | (PCHE) | مناسب برای فشار بالا و وظایف حرارتی دقیق |
| HyBloc | HyBloc | برای پیش‌خنک‌کننده‌ها در ایستگاه‌های سوخت‌رسانی هیدروژنی |
| Packinox Plate-and-Frame | Plate-and-Frame | برای فرآیندهای با دما و فشار بالا در صنایع پتروشیمی و انرژی |
| Olmi | Olmi | برای کاربردهای خاص مانند خنک‌کننده‌های گاز و دیگ‌های بازیافت حرارت |
| CB-100 | Brazed | سبک و قابل حمل، ظرفیت کم،بسته‌بندی کالاهای کوچک و سبک |
| CB-200 | Brazed | ظرفیت متوسط، قابلیت بسته‌بندی سریع،بسته‌بندی مواد غذایی، محصولات خانگی |
| CB-300 | Brazed | ظرفیت بالا، مناسب برای بسته‌بندی‌های سنگین،بسته‌بندی محصولات صنعتی و سنگین |
| CB-400 | Brazed | مجهز به فناوری جدید، دقت بالا در بسته‌بندی،بسته‌بندی محصولات حساس به فشار و دما |
| CB-500 | Brazed | دارای قابلیت تنظیم سرعت و دما، ظرفیت بسیار بالا،بسته‌بندی محصولات در مقیاس بزرگ، صنایع غذایی و دارویی |
بدلیل نوسانات قیمتی و آپدیت قیمت ها لطفا با مشاوران ما تماس بگیرد.

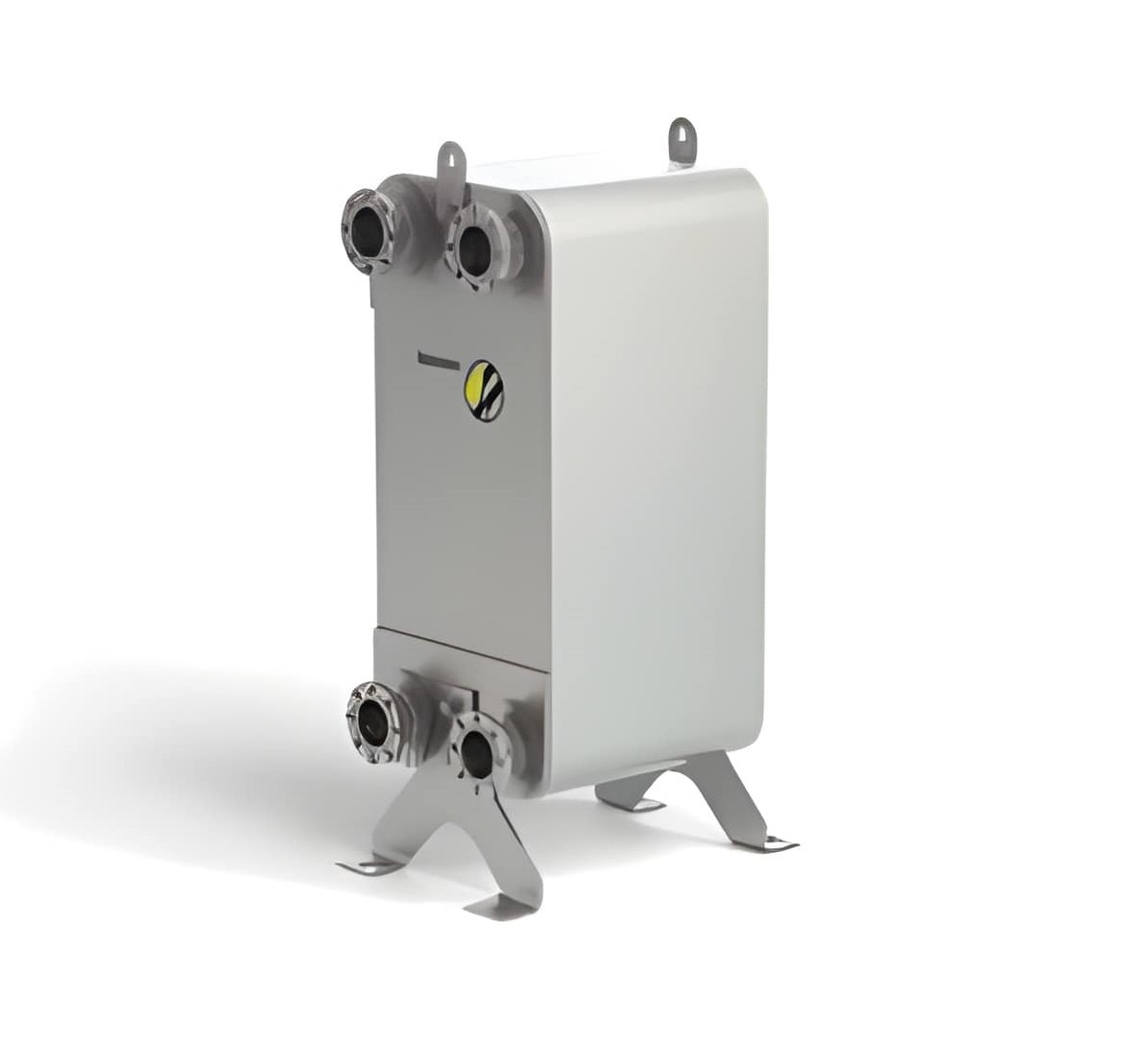

خرید و قیمت مبدل صفحه ای KELVION
مبدل انرژی صفحه ای KELVION به دلیل طراحی خاص و کارایی بالایشان، در صنایع مختلف از جمله نفت و گاز، پتروشیمی، تولید برق و صنایع غذایی مورد استفاده قرار می‌گیرند.
این مبدل‌ها دارای ویژگی‌هایی چون انتقال حرارت بالا، کم حجم بودن و قابلیت تمیزکاری آسان هستند.
قیمت مبدل صفحه ای کلویون بسته به مدل و مشخصات می تواند متفاوت باشد. به عنوان مثال، مبدل های حرارتی صفحه ای لحیم کاری شده GBS که برای طیف وسیعی از کاربردها مناسب هستند و می توانند فشار تا 40 بار و دمای 200 درجه سانتی گراد را تحمل کنند، معمولاً برای واحدهای کوچکتر حدود 800 تا 1500 دلار آمریکا قیمت دارند.
مدل‌های بزرگتر یا تخصصی‌تر، مانند مدل‌های سری NX، به دلیل ویژگی‌ها و قابلیت‌های پیشرفته‌تر، مانند مقاومت در برابر فشار بالا و کارایی در سیستم‌های خنک‌کننده می‌توانند قیمت‌های بالاتری داشته باشند.
| مدل | نوع | ویژگی‌ها و کاربردها |
|---|---|---|
| NT Series | Gasketed | چندمنظوره، با تنوع در طول صفحات و مواد |

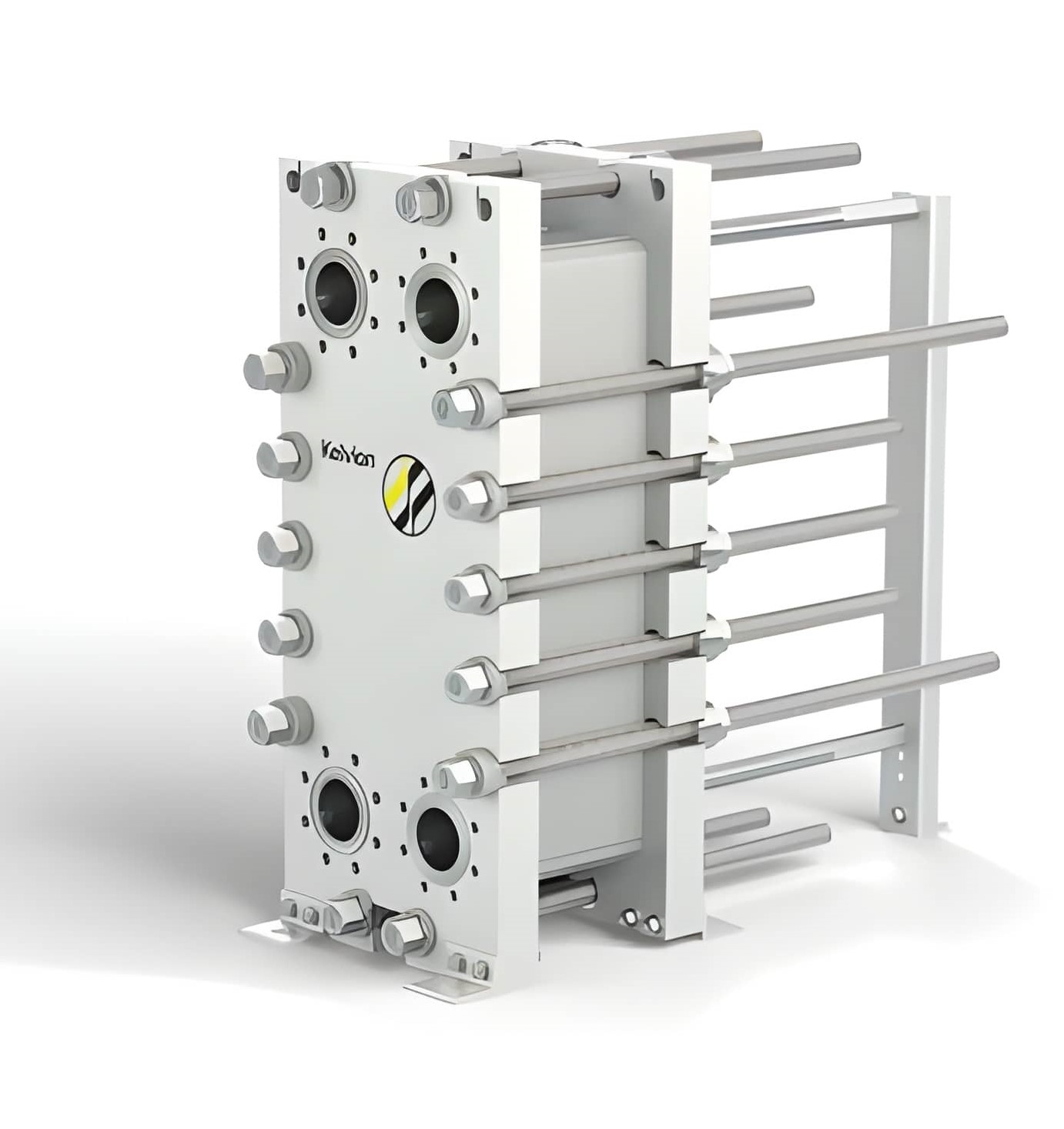

| NX Series | Gasketed | عملکرد بالا در سرمایش منطقه‌ای با تفاوت دمای کم |
| LWC Series | Gasketed | لیزر جوش، مناسب برای رسانه‌های حساس |
| NP Series | Gasketed | مناسب برای کاربردهایی با اختلاف دمای بسیار کم |
| NL Series | Gasketed | مناسب برای مایعات با ویسکوزیته بالا و رسانه‌های حساس به برش |
| NW Series | Gasketed | طراحی شده برای رسانه‌هایی که ذرات دارند |
| NF Series | Gasketed | طراحی جریان آزاد، مناسب برای رسانه‌های دارای الیاف و ذرات |
| ND Series | Gasketed | ایمن برای کاربردهای آب آشامیدنی |
| NH Series | Gasketed | مقاومت بالا برای کاربردهای فشار قوی |
| NC, NA, NG, NQ | Gasketed | تایید شده توسط AHRI برای کاربردهای مختلف |
| K°Bloc | Welded | طراحی فشرده، برای صنایع نفت و گاز و پتروشیمی |
| Varitherm | Welded | برای وظایف سنگین و با اختلاف دمای کم |
| Compabloc | Welded | لیزر جوش، برای کاربردهای شیمیایی |
| Spiral | Welded | برای مایعات با رسوب بالا و وظایف سنگین |

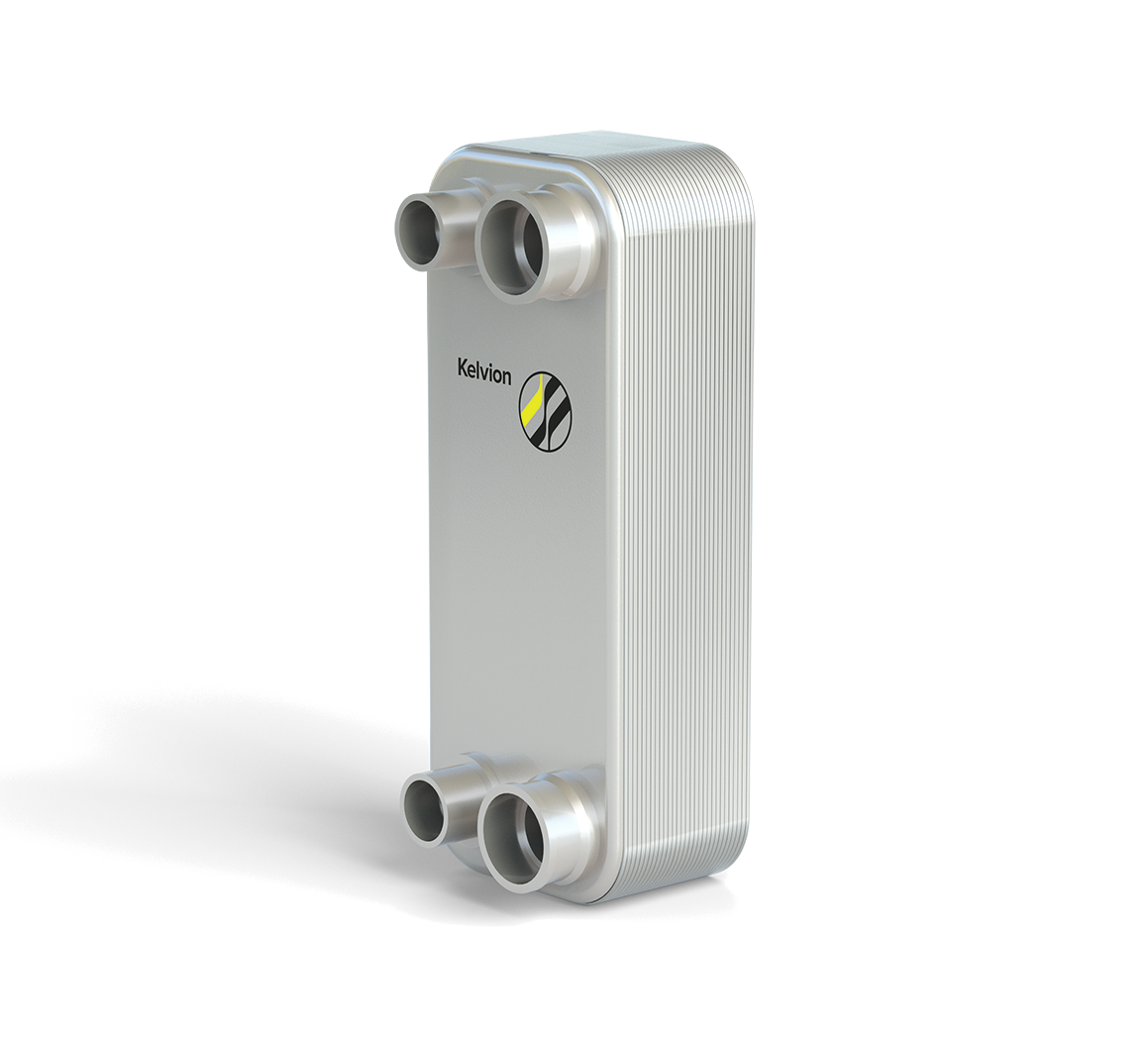

| Brazed PHEs | Welded | فشرده و کارآمد، مناسب برای سیستم‌های تهویه و تبرید |
بدلیل نوسانات قیمتی و آپدیت قیمت ها لطفا با مشاوران ما تماس بگیرد.

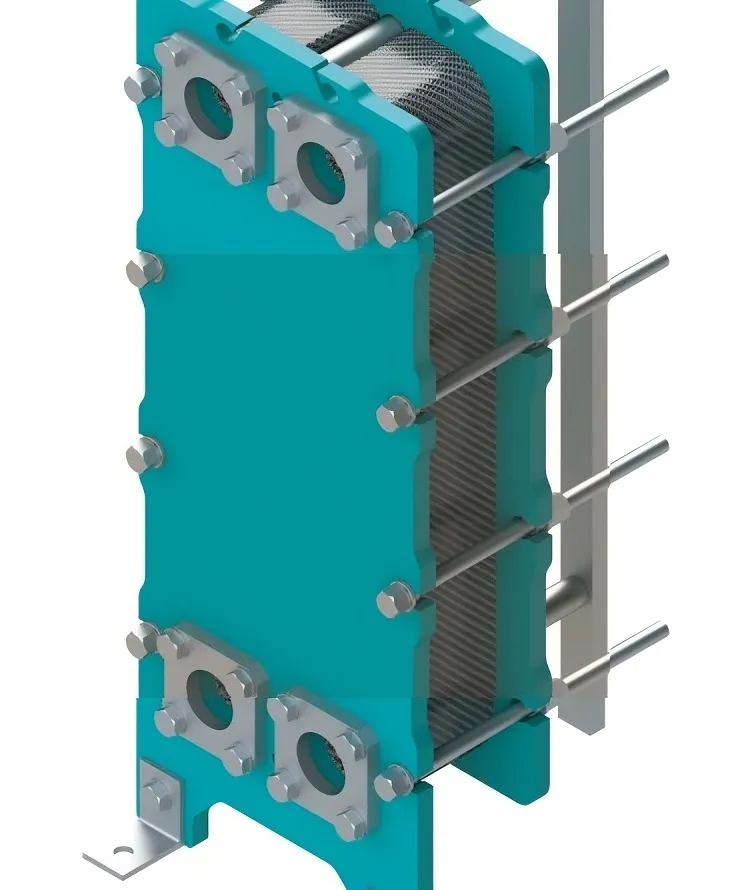

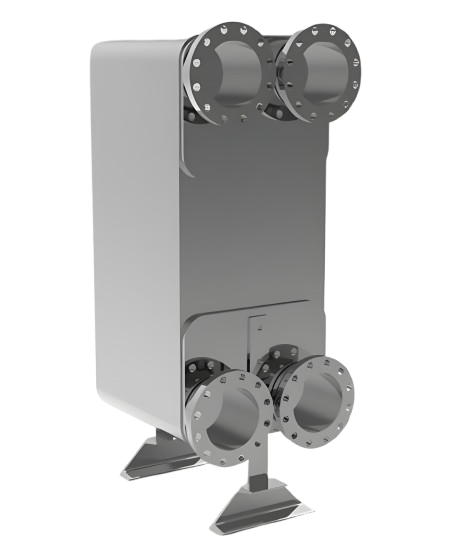

خرید و قیمت مبدل حرارتی صفحه ای FUNKE
شرکت Funke یکی از تولیدکنندگان برجسته مبدل حرارتی صفحه ای است که در سطح جهانی شناخته شده است.
واحد خنک کننده صفحه ای فانک به دلیل کیفیت بالا، طراحی کارآمد و تنوع زیاد در صنایع مختلف مانند نفت و گاز، پتروشیمی، داروسازی، صنایع غذایی و نیروگاه‌ها کاربرد گسترده‌ای دارند.
Funke با ارائه محصولات پیشرفته و راه‌حل‌های سفارشی، بهینه‌سازی فرآیندهای انتقال حرارت را برای مشتریان خود تضمین میکند.
| سری مبدل حرارتی | مدل‌ها | ویژگی‌ها | کاربردها |
|---|---|---|---|
| FP-Series | FP 04, FP 10, FP 16, FP 31 | ساختار مدولار، انعطاف‌پذیر، قابلیت تنظیم تعداد صفحات | گرمایش و سرمایش ساختمان‌ها، سیستم‌های HVAC، صنایع غذایی |
| FPD-Series | FPDW 14, FPDW 22, FPDW 31 | طراحی بهینه برای انتقال حرارت بالا، دما و فشار بالا | صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها |
| FX-Series | FX 05, FX 20, FX 50 | قابلیت تمیز کردن آسان، کاهش افت فشار، بهینه‌سازی جریان | صنایع دارویی، صنایع غذایی، صنایع شیمیایی |
| FS-Series | FS 10, FS 25, FS 50 | مناسب برای سیالات با ویسکوزیته بالا، مقاوم در برابر خوردگی | پالایشگاه‌ها، صنایع سنگین، صنایع شیمیایی |
| FM-Series | FM 05, FM 15, FM 25 | طراحی کوچک و فشرده، مناسب برای فضاهای محدود | سیستم‌های خنک‌کننده، سیستم‌های تهویه مطبوع |
| FG-Series | FG 16, FG 31, FG 50 | مناسب برای گازها و بخارات، راندمان بالا در انتقال حرارت | واحدهای بخار، صنایع پتروشیمی، نیروگاه‌ها |
| FL-Series | FL 08, FL 18, FL 38 | طراحی خاص برای سیالات با خورندگی بالا، دماهای پایین | صنایع داروسازی، فرآوری مواد غذایی |
| FSL-Series | FSL 10, FSL 25, FSL 50 | انتقال حرارت بالا برای سیالات خورنده و تمیز کردن ساده | صنایع شیمیایی، پالایشگاه‌ها |
بدلیل نوسانات قیمتی و آپدیت قیمت ها لطفا با مشاوران ما تماس بگیرد.
قیمت جدید مبدل حرارتی صفحه ای (بروزرسانی آبان 1403):
قیمت مبدل حرارتی چندلایه ای با توجه به عوامل زیر متغیر است:
1.جنس صفحات: مبدل‌هایی که صفحات از جنس استیل ضدزنگ دارند، معمولا قیمت بالاتری دارند.
2.ظرفیت تبادل حرارت: هرچه ظرفیت مبدل بیشتر باشد، هزینه‌ی ساخت و در نتیجه قیمت نهایی بیشتر می‌شود.
3.تولیدکننده: خرید مستقیم از تولیدکنندگان می‌تواند به کاهش هزینه‌های واسطه‌گری و در نتیجه به دست آوردن قیمت‌های مناسب‌تر کمک کند.
| price (Rial) | Heat Exchanger Area 𝒎𝟐 | Model |
|---|---|---|
| 111,000,000 | 0.56 | MB20-30H |
| 148,000,000 | 0.59 | MB30-24H |
| 176,000,000 | 0.86 | MB30-34H |
| 246,000,000 | 1.46 | MB30-56H |
| 254,000,000 | 1.4 | MB60-30H |
| 308,000,000 | 1.9 | MB60-40H |
| 363,000,000 | 2.4 | MB60-50H |
| 385,000,000 | 2.1 | MB95-24H |
| 440,000,000 | 2.85 | MB95-32H |
| 577,000,000 | 4.56 | MB95-50H |
| 800,000,000 | 7.41 | MB95-80H |
| 972,000,000 | 9.31 | MB95-100H |
| 474,000,000 | 2.86 | MB130-24H |
| 633,000,000 | 4.68 | MB130-38H |
| 769,000,000 | 6.24 | MB130-50H |
| 949,000,000 | 8.32 | MB130-66H |
| 1,900,000,000 | 14.82 | MB190-80H |
توجه: قیمت‌ها به دلیل نوسانات بازار ممکن است تغییر کنند، لذا توصیه می‌شود با تولیدکنندگان برای اطلاع از قیمت دقیق تماس حاصل فرمایید.
انواع مبدل حرارتی صفحه ای:
پلیت هیت اکسچنجر یکی از انواع مهم مبدل‌های حرارتی هستند که در بسیاری از صنایع به کار می‌روند.
این مبدل‌ها به دلیل طراحی خاص و کارایی بالا، در صنایع مختلف از جمله نفت و گاز، صنایع شیمیایی، صنایع غذایی و نیروگاه‌ها کاربرد فراوان دارند.
در این بخش به بررسی انواع مبدل های حرارتی صفحه ای و ویژگی‌های هر یک پرداخته می‌شود.
مبدل حرارتی صفحه‌ای
(Plate Heat Exchanger):
پلیت اکسچنجر به عنوان یکی از تکنولوژی‌های مهم در انتقال حرارت، در صنایع مختلف به کار می‌رود و نقش بسزایی در بهبود کارایی و کاهش هزینه‌ها دارد.
با توجه به توسعه صنایع و افزایش نیاز به بهره‌وری انرژی، استفاده از این نوع مبدل حرارتی برای آینده صنعتی بسیار اهمیت دارد.
مبدل صفحه‌ای جوشی
(Welded PHE):
در این نوع مبدل‌ها، صفحات به یکدیگر جوش داده می‌شوند. این مبدل‌ها برای کاربردهایی که سیالات خطرناک یا خورنده استفاده می‌شوند مناسب هستند. ویژگی‌های اصلی این مبدل‌ها عبارتند از:
- مقاومت بالا به خوردگی: به دلیل استفاده از مواد مقاوم در برابر خوردگی.
- قابلیت کار در شرایط سخت: مناسب برای سیالات خورنده و دماهای بسیار بالا.
- عمر طولانی: به دلیل ساختار جوش داده شده و مقاومت بالا.
مبدل حرارتی صفحه‌ای گسکت‌دار
(Gasketed PHE):
این نوع مبدل‌ها از صفحات فلزی و گسکت‌های لاستیکی تشکیل شده‌اند که بین صفحات قرار می‌گیرند. این گسکت‌ها به منظور جلوگیری از نشتی سیالات استفاده می‌شوند. ویژگی‌های اصلی این مبدل‌ها عبارتند از:
- قابلیت تعمیر و نگهداری آسان: به راحتی میتوان صفحات را جدا و تمیز کرد.
- تنوع در کاربرد: مناسب برای صنایع غذایی، شیمیایی و نیروگاهی.
- قابلیت افزایش ظرفیت: با اضافه کردن صفحات جدید به راحتی میتوان ظرفیت مبدل را افزایش داد.
مبدل صفحه‌ای لحیم‌کاری شده
(Brazed PHE):
دستگاه سردکننده صفحه ای لحیم‌کاری شده از صفحات فولادی ضد زنگ تشکیل شده‌اند که با استفاده از لحیم‌کاری به یکدیگر متصل می‌شوند. این نوع مبدل‌ها برای کاربردهایی که فشار و دمای بالا دارند مناسب هستند. ویژگی‌های اصلی این مبدل‌ها عبارتند از:
- کارایی بالا: به دلیل سطح تماس بزرگ بین صفحات.
- ابعاد کوچک: نسبت به دیگر مبدل‌ها فضای کمتری اشغال می‌کنند.
- قابلیت کار در فشار و دمای بالا: مناسب برای کاربردهای صنعتی سنگین.
مبدل صفحه‌ای نیمه‌جوشی
(Semi-Welded PHE):
این نوع مبدل‌ها ترکیبی از مبدل‌های گسکت‌دار و جوشی هستند. در این مبدل‌ها، صفحات به صورت جفت جوش داده می‌شوند و جفت‌ها به وسیله گسکت‌ها به هم متصل می‌شوند. ویژگی‌های اصلی این مبدل‌ها عبارتند از:
- مقاومت بالا به فشار: به دلیل جوش داده شدن صفحات به صورت جفت.
- قابلیت نگهداری آسان: مشابه مبدل‌های گسکت‌دار، به راحتی میتوان آنها را جدا و تمیز کرد.
- تنوع در کاربرد: مناسب برای صنایع مختلف از جمله نفت و گاز و صنایع شیمیایی.
انواع مبدل حرارتی صفحه ای چه خصوصیات مشترکی دارند؟
مبدل حرارتی لایه ای به دلیل طراحی منحصر به فرد و کارایی بالا، از جمله مهم‌ترین تجهیزات در انتقال حرارت به شمار می‌روند.
انواع مختلف این مبدل‌ها، شامل لحیم‌کاری شده، گسکت‌دار، جوشی و نیمه‌جوشی، هر یک دارای ویژگی‌ها و کاربردهای خاص خود هستند. انتخاب نوع مناسب مبدل حرارتی صفحه‌ای بستگی به شرایط کاری و نیازهای خاص هر صنعت دارد.
با استفاده از این مبدل‌ها میتوان به بهبود کارایی و کاهش هزینه‌های انرژی در فرآیندهای صنعتی کمک کرد. رعایت نکات فنی و مهندسی در طراحی و نگهداری این مبدل‌ها، عمر مفید و کارایی آنها را به طور قابل توجهی افزایش می‌دهد.
قیمت انواع مبدل حرارتی صفحه ای جوشی (آخرین بروزرسانی 1403/06/29):
قیمت مبدل حرارتی صفحه ای در انواع مختلف با بهترین کیفیت بازار از 11,1000,00 تومان تا 190,000,000 تومان بر اساس سایز و اندازه و نیاز های حرارتی شما متفاوت می باشد.
به دلیل نوسانات قیمتی برای اطلاع دقیق از قیمت مبدل حرارتی صفحه ای با مشاورین ما تماس بگیرید.
به دلیل نوسانات قیمتی برای اطلاع دقیق از قیمت مبدل حرارتی صفحه ای با مشاورین ما تماس بگیرید.
نمونه هایی از مبدل های صفحه ای جوشی طراحی شده + (نقشه):
مبدل حرارتی صفحه ای جوشی MB20-30H
گارانتی یک ساله،ضمانت کیفیت،پشتیبانی 24 ساعته
111,000,000 ریال
مبدل حرارتی صفحه ای جوشی MB60-40H
گارانتی یک ساله،ضمانت کیفیت،پشتیبانی 24 ساعته
308,000,000 ریال
مبدل حرارتی صفحه ای جوشی MB95-80H
گارانتی یک ساله،ضمانت کیفیت،پشتیبانی 24 ساعته
800,000,000 ریال

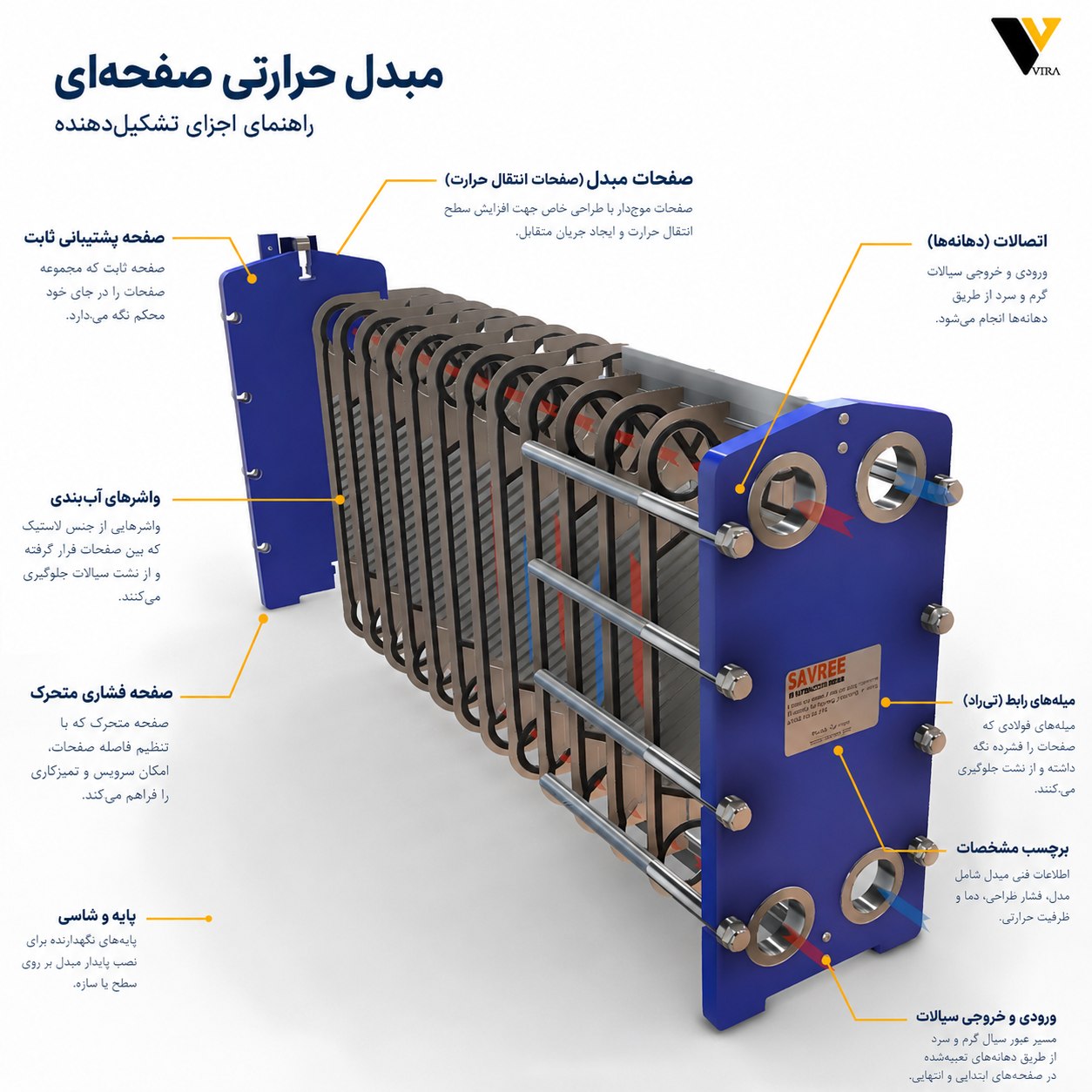

اجزای مبدل حرارتی صفحه ای + بررسی جامع:
مبدل حرارتی صفحه ای به عنوان یکی از ابزارهای مهم در صنایع مختلف، از جمله صنایع نفت و گاز، صنایع شیمیایی و دیگر صنایع فراوری، نقش بسزایی دارند.
در این بخش به بررسی عمیق‌تر این نوع مبدل حرارتی خواهیم پرداخت و ویژگی‌ها، انواع، و کاربردهای آن را مورد بررسی قرار خواهیم داد.
در طراحی تجهیزات خنک کننده صنعتی، توجه به نکات زیر ضروری است:.
صفحات (Plates):
صفحات، اصلی‌ترین جزء مبدل صفحه ای هستند. این صفحات معمولاً از جنس استیل ضد زنگ، تیتانیوم یا آلیاژهای نیکل ساخته می‌شوند و به صورت موجدار طراحی شده‌اند.
این طراحی موجدار باعث افزایش سطح تماس سیال با صفحات و در نتیجه افزایش انتقال حرارت می‌شود.
گسکت‌ها (Gaskets)
گسکت‌ها واشرهای انعطاف‌پذیری هستند که در بین صفحات قرار می‌گیرند.
این اجزا وظیفه آب‌بندی سیستم و جلوگیری از نشت سیالات را دارند. جنس گسکت‌ها معمولاً از مواد لاستیکی مانند EPDM، NBR یا Viton انتخاب می‌شود.

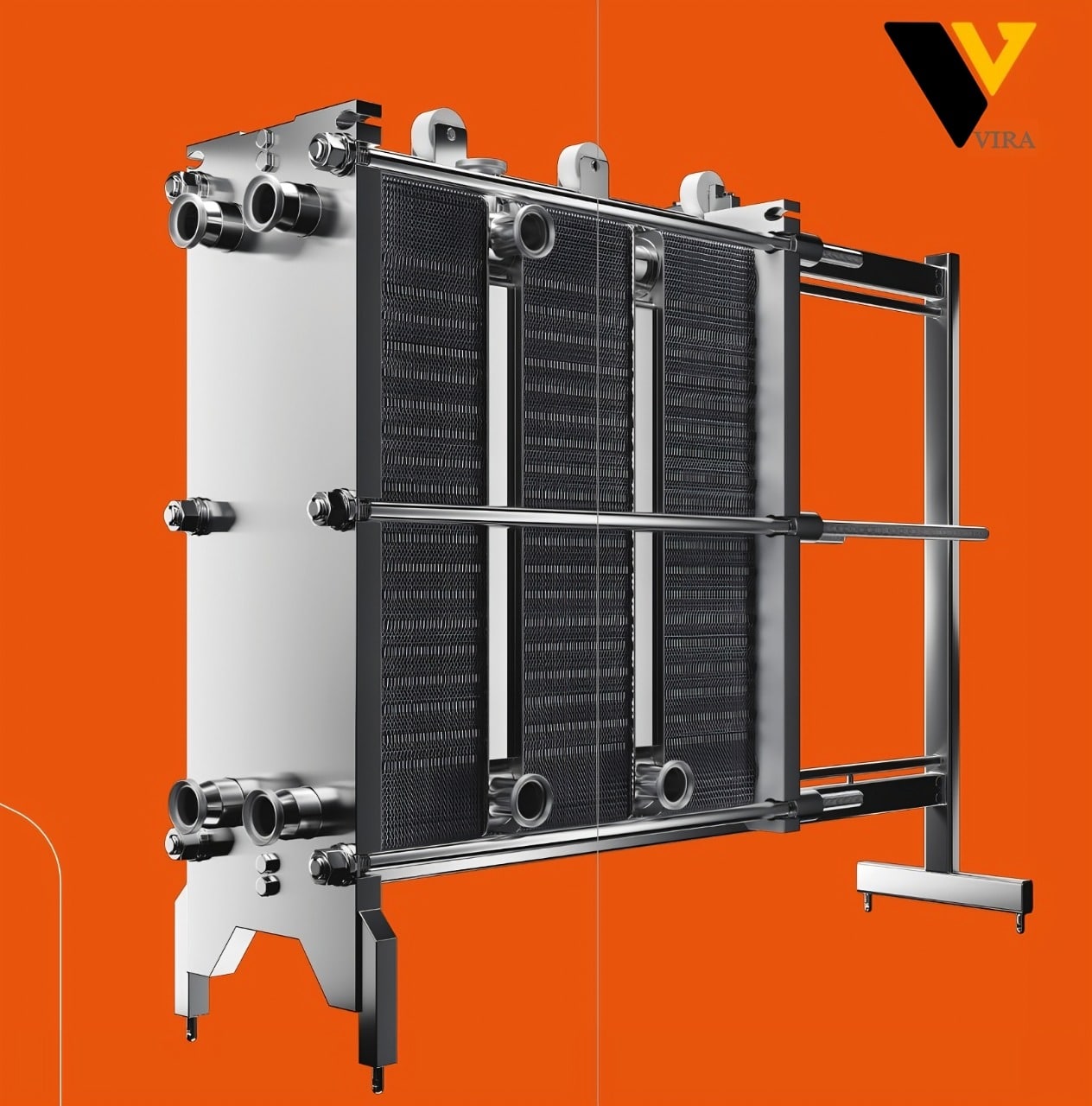

قاب (Frame):
قاب، نگهدارنده صفحات و گسکت‌ها است که به دو بخش ثابت و متحرک تقسیم می‌شود.
بخش ثابت معمولاً به لوله‌های ورودی و خروجی متصل است، در حالی که بخش متحرک برای تعویض و تمیزکاری صفحات استفاده می‌شود.
پیچ‌ها و مهره‌ها (Bolts and Nuts):
پیچ‌ها و مهره‌ها برای فشرده کردن صفحات و گسکت‌ها در کنار یکدیگر استفاده می‌شوند. این اجزا نقش مهمی در تضمین آب‌بندی صحیح و عملکرد بهینه مبدل دارند.
چگونه میتوان با شناخت اجزای مبدل صفحه ای طول عمر آن را بالا برد؟
آگاهی از اجزای مختلف مبدل حرارتی کامپکت و ویژگی‌های آنها برای انتخاب و نگهداری صحیح این تجهیزات ضروری است.
انتخاب صحیح مواد و طراحی مناسب هر یک از اجزا، می‌تواند تأثیر بسزایی در کارایی و طول عمر مبدل‌های حرارتی داشته باشد. با رعایت این نکات، میتوان به عملکرد بهینه و کاهش هزینه‌های نگهداری دست یافت.
| جزء | مواد متداول | ویژگی‌ها |
|---|---|---|
| صفحات | استیل ضد زنگ، تیتانیوم | مقاومت به خوردگی، انتقال حرارت بالا |
| گسکت‌ها | EPDM، NBR، Viton | انعطاف‌پذیری، طول عمر بالا، مقاومت به مواد شیمیایی |
| قاب | فولاد، استیل ضد زنگ | استحکام بالا، مقاومت به خوردگی |
| پیچ‌ها و مهره‌ها | فولاد کربنی، استیل ضد زنگ | استحکام و دوام، مقاومت به خوردگی |
| نازل‌ها | استیل ضد زنگ، آلیاژهای نیکل | مقاومت به فشار و خوردگی |
بیشتر
بدانید:
Alfa Laval:
این شرکت یکی از بزرگترین تولیدکنندگان تجهیزات خنک کننده صنعتی در جهان است. آنها محصولات متنوعی از جمله مبدل حرارتی صفحه ای برای صنایع مختلف ارائه می‌دهند.
Tranter:
نیز یکی از پیشروهای صنعت مبدل حرارتی است که دستگاه گرماگیر صفحه ای با تکنولوژی‌های پیشرفته و با کیفیت بالا تولید میکند.
SWEP:
این شرکت همچنین به عنوان یکی از برترین تولیدکنندگان سیستم انتقال دما صفحه ای در جهان شناخته می‌شود و تکنولوژی‌های نوآورانه‌ای را برای بهبود کارایی مبدل‌های حرارتی استفاده میکند.
Danfoss:
نیز در زمینه مبدل های حرارتی فعالیت دارد و محصولات متنوعی را تحت نام تجاری SONDEX عرضه میکند که شامل مبدل گرمایی تخت می‌شود.
GEA:
یکی دیگر از شرکت‌های معروف است که در تولید مبدل گرمایی صفحه ای فعالیت دارد و محصولات خود را به طور گسترده در بازارهای مختلف عرضه میکند.
توجه:
هر کدام از این شرکت‌ها دارای مزایا، تکنولوژی‌ها و محصولات متفاوتی هستند و انتخاب بهترین تولیدکننده بسته به نیاز خاص شما و شرایط محیطی و فنی مرتبط با پروژه می‌تواند متغیر باشد.
قبل از انتخاب تولیدکننده، بهتر است مطالعه دقیقی از مشخصات فنی، تکنولوژی استفاده شده و نظرات مشتریان انجام دهید تا تصمیم بهتری بگیرید.
سوالات متداول:
مبدل صفحه ای پیشرفته یک دستگاه حرارتی است که از صفحات نازک تشکیل شده و برای انتقال حرارت بین دو مایع بدون اختلاط آنها طراحی شده است. این مبدل‌ها به خاطر طراحی خاص خود، کارایی بالایی در انتقال حرارت دارند.
مبدل حرارتی صفحه ای با عبور دو سیال در مسیرهای جداگانه و نزدیک به هم از طریق صفحات فلزی، گرما را از یک سیال به سیال دیگر منتقل میکند.
برای تهیه مبدل حرارتی صفحه ای با کیفیت بالا، به معتبر بودن برند، جنس صفحات، و مشخصات فنی مانند تحمل فشار و دما توجه کنید و از تیوان مبدل ویرا خرید کنید.
برای خرید و اطلاع از قیمت مبدل‌های صفحه ای، بهتر است به فروشندگان معتبر و وب سایت های تخصصی مراجعه کنید و از مشاوره فنی برای انتخاب مناسب‌ترین مدل متناسب با نیازهای خود بهره‌مند شوید.
برای نصب مبدل صفحه ای، ابتدا محل مناسب را انتخاب کنید، سپس مبدل را با دقت تراز کنید و در نهایت اتصالات لوله‌ها را به‌طور محکم و ایمن وصل کنید.
پلیت‌ها در مبدل‌های صفحه ای حرارتی وظیفه انتقال حرارت بین سیالات را بر عهده دارند و طراحی خاص آنها باعث افزایش سطح تماس و بهبود کارایی انتقال حرارت می‌شود.
سخن پایانی:
مبدل حرارتی صفحه ای به عنوان یکی از بهترین راهکارهای انتقال حرارت در صنایع مختلف شناخته می‌شوند. این تجهیزات به دلیل کارایی بالا، ابعاد کوچکتر، و سهولت در تمیزکاری و نگهداری، محبوبیت زیادی پیدا کرده‌اند.
خرید پلیت هیت اکسچنجر از تولیدکننده به شما این امکان را می‌دهد تا از جدیدترین قیمت‌ها مطلع شده و محصول مورد نظر خود را با بهترین کیفیت و قیمت تهیه کنید.
با توجه به اهمیت بالای کیفیت و بازدهی در فرآیندهای صنعتی، انتخاب مبدل حرارتی مناسب از تولیدکننده معتبر امری حیاتی است.
با خرید مستقیم از تولیدکننده، می‌توانید از اصالت و ضمانت محصولات اطمینان حاصل کنید و همچنین از خدمات پس از فروش بهره‌مند شوید.
برای اطمینان از خرید خود، می‌توانید نظرات و تجربیات دیگر کاربران را بررسی کنید و با کارشناسان متخصص مشورت کنید. همچنین، توصیه می‌شود قبل از خرید، مشخصات فنی و نیازهای خود را به دقت بررسی کرده و با کارشناسان فروش در تماس باشید تا بهترین انتخاب را داشته باشید.
درباره تیوان مبدل ویرا:
شرکت صنایع تیوان مبدل ویرا در زمینه ی طراحی ، تولید و تامین تجهیزات نفت ، گاز ، پتروشیمی ، صنایع غذایی ، دارویی ، آشامیدنی ، فولاد ، معادن ، صنایع سبک و سنگین و تاسیسات فعال می باشد . همچنین در راستای خودکفایی کشور توانسته با تکیه بر دانش فنی و تجربه کادر متخصص خود اقدام به طراحی و ساخت تجهیزات پیشرفته صنعتی همگام با فناوری روز دنیا را در داخل ایران عزیز امکان پذیر نماید.
کاتالوگ و اطلاعات عمومی شرکت تیوان مبدل ویرا
اطلاعات عمومی شرکت تیوان مبدل ویرا
شماره ثبت: 571288
کد اقتصادی: 14009722713
شناسه ملی: 14009722713
نوع شرکت : سهامی خاص
آدرس دفتر فروش: تهران ،کریم خان ، خیابان نجات اللهی ، ساختمان پردیس ویلا ، پ 269 ،طبقه پنجم ،واحد 503
شماره تلفن: 91016064–021
کد پستی: 1598843388
آدرس سایت : www.viraphe.com
آدرس ایمیل : info.viraphe@gmail.com
آدرس کارخانه:اتوبان امام رضا ،فرون اباد،منطقه حاجی آباد ،خیابان ابن سینا قبل از درویش یکم پلاک 83
نویسنده این مقاله، به عنوان کارشناس فنی مجموعه، دارای تجربه‌ی گسترده‌ای در زمینه‌های مرتبط با صنایع حرارتی و انتقال حرارت است. دارای مهارت‌های عالی در تحلیل و بهینه‌سازی عملکرد مبدل‌های حرارتی برای مراکز صنعتی مختلف است. او در تولید مقالات علمی و فنی برای بهبود کارایی و کاربرد این تجهیزات در صنایع مختلف، نقش بسزایی دارد.
خانم کبیریکارشناس فنی - تیوان مبدل ویرا
دیدگاهتان را بنویسید
