مبدل حرارتی صفحهای یکی از پرکاربردترین انواع مبدلهای گرمایی صنعتی است که با استفاده از مجموعهای از صفحات فلزی موجدار، حرارت را با کارایی بالا بین دو سیال منتقل میکند. در این مقاله ساختار و اجزای این مبدل، نحوه عملکرد آن، مزایا و معایب، کاربردهای آن در صنایع نفت و گاز، غذایی، شیمیایی و تولید برق، تفاوتش با سایر انواع مبدل حرارتی، تازهترین تکنولوژیهای بهکار رفته در آن، نقشش در بهبود بهرهوری انرژی و نکات مهم پیش از خرید را به طور کامل بررسی میکنیم.
مقدمه: مبدل حرارتی صفحه ای چیست؟
مبدل صفحهای (Plate Heat Exchanger) یکی از انواع مبدل حرارتی است که در صنایع مختلف استفاده میشود. این نوع مبدل گرمایی به دلیل ساختار ساده و کارایی بالا، در بسیاری از فرآیندهای صنعتی مورد استفاده قرار میگیرد.
مبدل گرمایی صفحهای از دو صفحه فلزی تشکیل شده است که بین آنها فضای خالی وجود دارد. حرارت از یک طرف به صفحه فلزی وارد میشود و از طریق فضای خالی به صفحه فلزی دیگر منتقل میشود؛ این فرآیند به دلیل انتقال حرارت به صورت تابش و همچنین هدایت انجام میشود.
مبدلهای حرارتی صفحهای شامل یک سری صفحات موازی موجدار هستند که روی هم چیده شدهاند تا کانالهای جریان سیال را تشکیل دهند. این صفحات که معمولاً از فولاد ضدزنگ ساخته میشوند، توسط واشرهای لاستیکی مخصوص برای ایجاد مسیرهای سیال ایمن آببندی میشوند.
موجهای روی صفحات باعث ایجاد تلاطم در جریان میشوند، حتی در سرعتهای بسیار کم؛ در نتیجه ضریب انتقال حرارت در مقایسه با کانالها یا لولههای صاف به طور قابل توجهی بالاتر است. با این حال، این انتقال حرارت افزایشیافته با افزایش افت فشار همراه است. مبدلهای حرارتی صفحهای رایجترین نوع مبدلهای حرارتی فشرده هستند و به طور گسترده در صنایع غذایی و سایر کاربردهای بهداشتی استفاده میشوند.
PHE | قیمتهای جدید | خرید از تولیدکننده

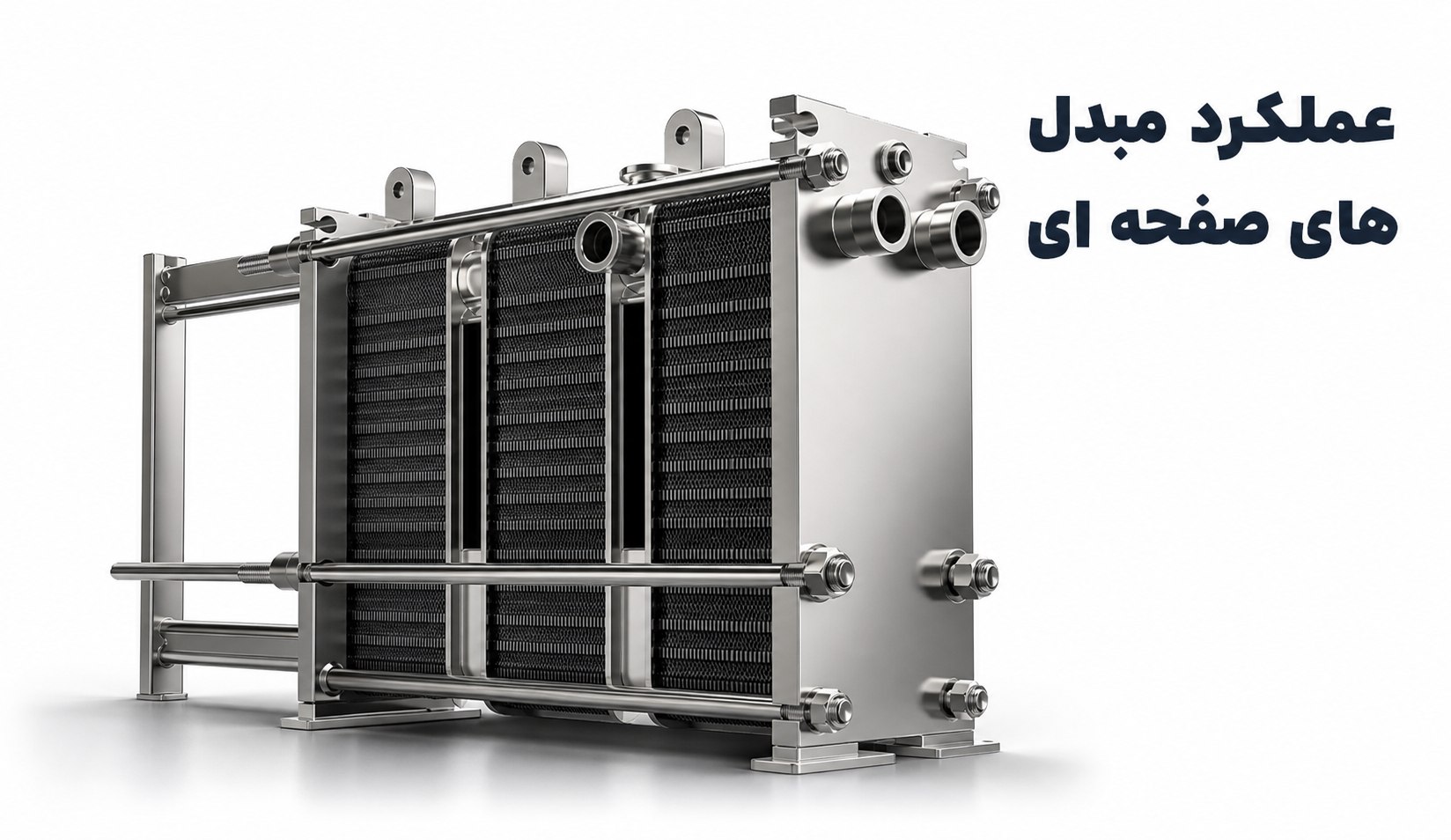

عملکرد مبدل صفحه ای به چه شکل است؟
مبدلهای صفحه ای شامل مجموعهای از صفحات فلزی هستند که به طور عمود بر هم قرار گرفتهاند و در فاصلههای بسیار کمی از هم قرار دارند. این صفحات به شکل خاصی طراحی شدهاند که کانالهای باریکی را برای عبور سیالات ایجاد میکنند. این ساختار اجازه میدهد تا دو سیال با دماهای مختلف از میان صفحات عبور کنند و حرارت بین آنها منتقل شود.
در این سیستم، یک مجموعه از کانالها یک سیال سرد را حمل میکند در حالی که مجموعه دیگر یک سیال گرم را به طور متناوب بین آنها حمل میکند. این کانالها به صفحات مربوطه متصل میشوند و به سیالات اجازه میدهند در مسیرهای مخالف یا همزمان جریان داشته باشند؛ این ترتیب سطح انتقال حرارت را به طور قابل توجهی افزایش میدهد.

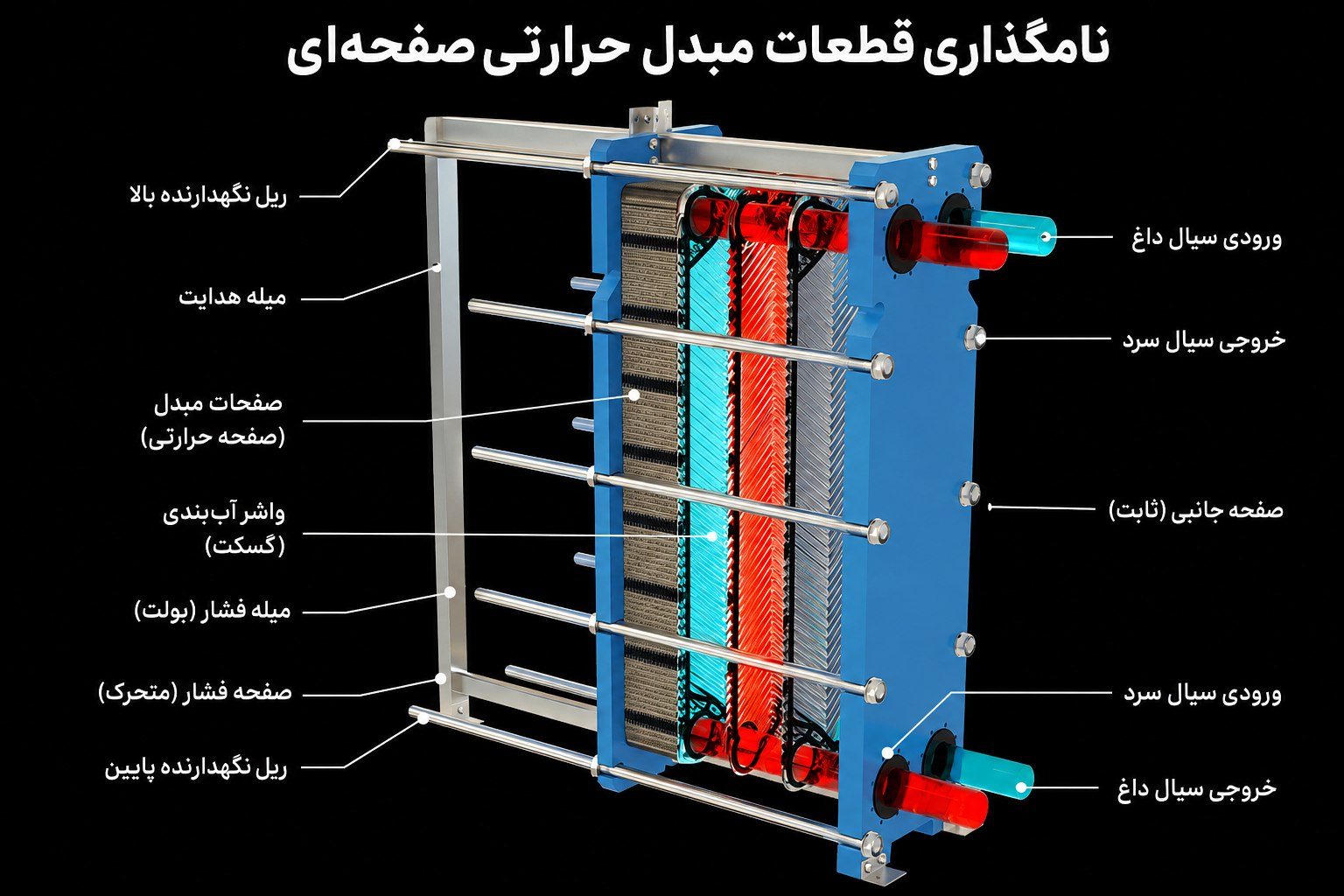

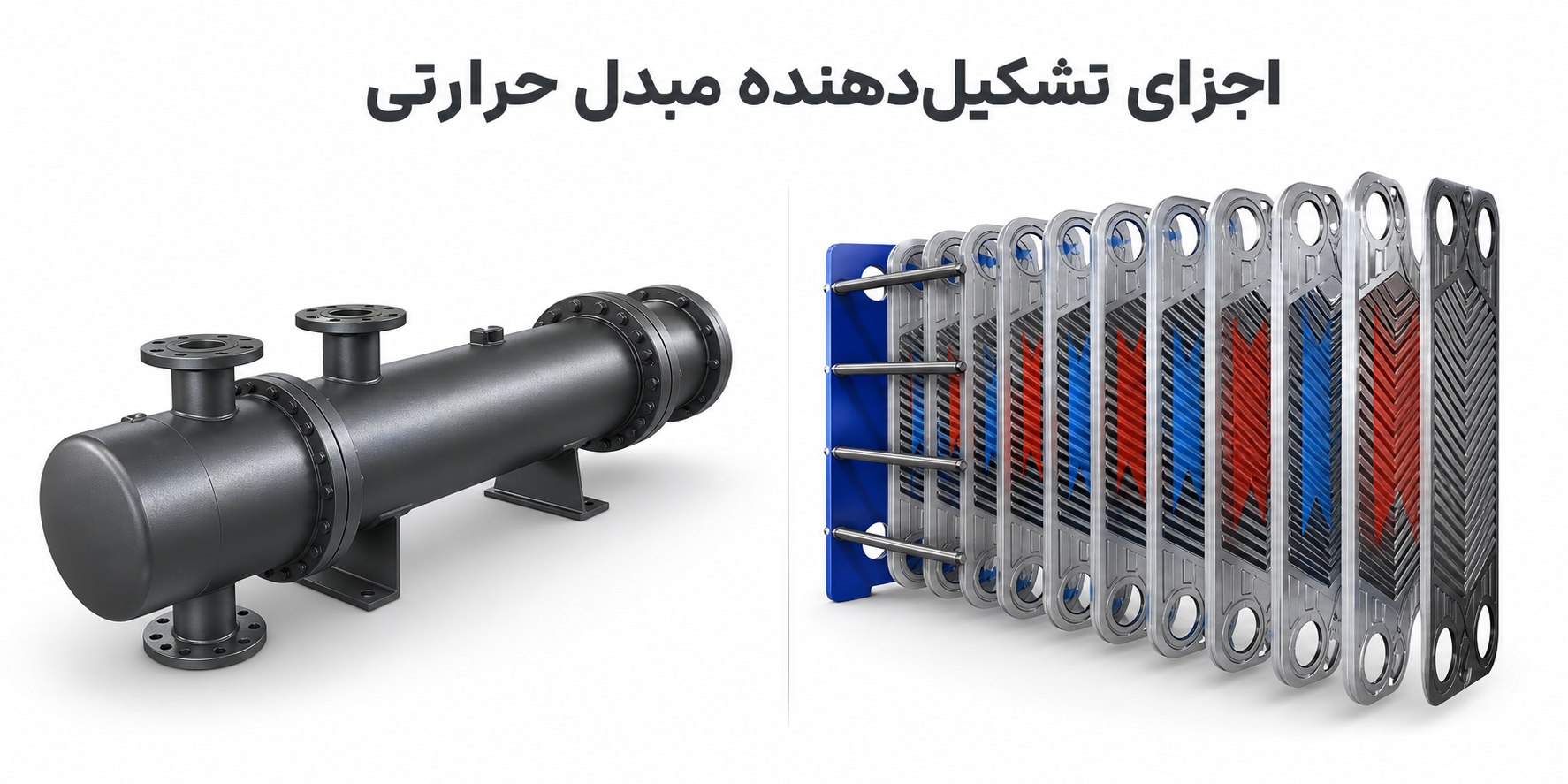

اجزای تشکیلدهنده مبدل صفحهای
یک مبدل حرارتی صفحهای از اجزای نسبتاً کمی تشکیل شده است. از آنجا که این مبدلها برای انتقال حرارت طراحی شدهاند، به درگاههای ورودی و خروجی نیاز دارند تا به سیالات — اعم از مایعات یا گازها — اجازه ورود و خروج به مبدل را بدهند.
- صفحات: از اجزای اصلی مبدل که معمولاً از فولاد ضدزنگ ساخته میشوند و به صورت موجدار یا شیاردار طراحی میشوند تا سطح تماس و انتقال حرارت را افزایش دهند.
- گسکتها (واشرها): برای آببندی بین صفحات استفاده میشوند و از موادی مثل نئوپرن یا EPDM ساخته میشوند و مسیر جریان سیال را تعریف میکنند.
- قاب (Frame): شامل دو صفحه انتهایی (End Plates) و میلههای نگهدارنده است که صفحات و گسکتها را در جای خود نگه میدارد.
- میلههای نگهدارنده (Tie Bars): برای فشرده کردن صفحات و گسکتها در کنار هم استفاده میشوند تا از نشتی سیال جلوگیری شود.
- پورتهای ورود و خروج سیال: برای ورود و خروج هر سیال تعبیه شدهاند.
- پایهها (Supports): برای نگهداری و تثبیت مبدل حرارتی در مکانهای مختلف استفاده میشوند.
عملکرد مبدلهای صفحه ای
عملکرد مبدلهای تمام استیل شامل مراحل زیر است:
- ورود سیالات: سیالات گرم و سرد به صورت جداگانه وارد مبدل صفحه ای میشوند و در کانالهای خاصی که توسط صفحات فلزی تشکیل شدهاند، جریان مییابند.
- انتقال حرارت: سیالات به صورت متناوب از میان صفحات عبور کرده و حرارت را از یک سیال به سیال دیگر منتقل میکنند؛ صفحات فلزی باعث افزایش سطح تماس و بهبود انتقال حرارت میشوند.
- خروج سیالات: بعد از تبادل حرارت، سیالات با دمای تغییریافته از مبدل خارج میشوند.
مزایا و معایب مبدلهای حرارتی تمام استیل
مبدلهای حرارتی صفحهای مانند هر تجهیز صنعتی دیگری، در کنار نقاط قوت متعدد، محدودیتهایی نیز دارند که در انتخاب نهایی باید به آنها توجه شود.
✔ مزایا
- کارایی بالا: مبدل صفحهای به دلیل ساختار خاص خود، کارایی بالایی در انتقال حرارت دارد و قادر است حرارت را با راندمان بالا از یک محیط به محیط دیگر منتقل کند.
- اندازه کوچک: به دلیل ساختار ساده و فشرده، فضای کمی اشغال میکند و در فضاهای محدود مانند صنایع خودروسازی و هواپیماسازی قابل استفاده است.
- قابلیت تنظیم: با تغییر تعداد صفحات و فاصله بین آنها میتوان میزان انتقال حرارت را متناسب با نیاز پروژه تنظیم کرد.
- قابلیت تمیز شدن آسان: به دلیل ساختار صفحهای، آلودگیها و رسوبات به راحتی قابل شستوشو هستند؛ مزیتی مهم برای کاربردهای بهداشتی.
✖ معایب
- محدودیت فشار و دما: در مقایسه با مبدلهای پوسته و لوله، توانایی کمتری برای تحمل فشارها و دماهای بسیار بالا دارند.
- حساسیت به آلودگی: به دلیل کانالهای باریک بین صفحات، نسبت به رسوبگذاری و آلودگی سیالات حساستر هستند و نیاز به بازرسی و شستوشوی دورهای دارند.

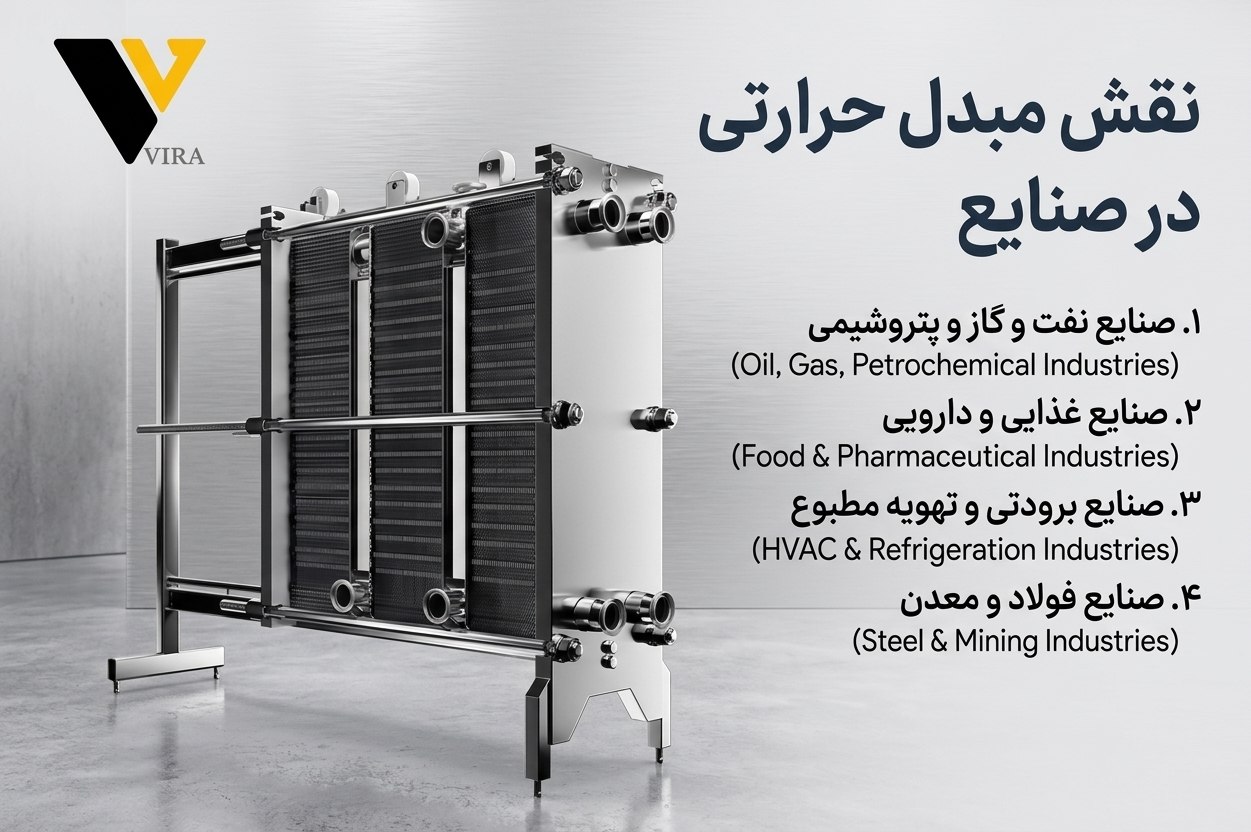

مبدل حرارتی صفحه ای در صنایع مختلف چه نقشی دارد؟
مبدل های حرارتی صفحه ای نقش حیاتی در بسیاری از صنایع مختلف ایفا میکنند. این نوع مبدلها به دلیل کارایی بالا، اندازه جمعوجور و قابلیت انتقال حرارت مناسب، در طیف گستردهای از کاربردها مورد استفاده قرار میگیرند.
- صنعت نفت و گاز: برای انتقال حرارت بین سیالات مختلف مانند نفت خام، گاز طبیعی و آب استفاده میشود؛ برای مثال در فرآیند استخراج نفت، برای خنک کردن نفت خام پیش از انتقال به مراحل بعدی به کار میرود.
- صنعت غذایی: برای انتقال حرارت بین مواد غذایی و سیالات حرارتی، در فرآیندهایی مانند پاستوریزاسیون، انجماد، خشککردن و تولید شیر، آبمیوه و لبنیات استفاده میشود.
- صنعت شیمیایی: در فرآیندهایی مانند تبدیل، تقطیر، تبخیر و تصفیه مواد شیمیایی برای انتقال حرارت بین مواد و سیال حرارتی به کار میرود.
- صنعت تولید برق: برای انتقال حرارت بین سیال حرارتی و بخار آب در نیروگاههای حرارتی و بخاری، جهت تبدیل انرژی حرارتی به انرژی برق استفاده میشود.
تفاوت مبدل های صفحه ای با انواع دیگر مبدلهای حرارتی در چیست؟
مبدلهای حرارتی تجهیزات مهمی در سیستمهای صنعتی، تهویه مطبوع و انرژیهای تجدیدپذیر هستند. در این بخش، تفاوتهای کلیدی بین مبدلهای حرارتی صفحهای و سایر انواع مبدلهای حرارتی مانند مبدلهای پوسته و لوله، مبدلهای با لولههای مارپیچ و مبدلهای حرارتی هوایی بررسی میشود.
ساختار و طراحی
- مبدل حرارتی صفحه ای: از مجموعه ای از صفحات نازک ساخته شده که به صورت متناوب قرار گرفته و جریانهای مختلف سیال را جدا میکنند؛ این طراحی سطح تماس بین سیالها و انتقال حرارت را افزایش میدهد.
- مبدل حرارتی پوسته و لوله: از یک پوسته بیرونی و چندین لوله درونی تشکیل شده است؛ سیال اول درون لولهها و سیال دوم درون پوسته جریان دارد و امکان کار در فشارهای بالا را فراهم میکند.
- مبدل حرارتی با لولههای مارپیچ: شامل یک لوله مارپیچ درون یک محفظه است؛ فضای کمتری اشغال میکند و برای فرآیندهای با دبی کم مناسب است.
- مبدل حرارتی هوای خنک: انتقال حرارت از طریق جریان هوا انجام میشود؛ پرههای فلزی روی لولهها سطح انتقال حرارت را افزایش میدهند و بیشتر در سیستمهای تهویه مطبوع کاربرد دارد.
| نوع مبدل حرارتی | ساختار و طراحی | مزیت اصلی |
|---|---|---|
| مبدل حرارتی صفحهای | صفحات نازک با سطح تماس بالا | کارایی بالا در انتقال حرارت |
| مبدل حرارتی پوسته و لوله | لولهها درون پوسته | مناسب برای فشارهای بالا |
| مبدل حرارتی لولههای مارپیچ | لوله مارپیچ درون محفظه | فضای کم، مناسب دبیهای کم |
| مبدل حرارتی هوایی | پرههای فلزی روی لولهها | کارایی بالا در خنکسازی با هوا |
کارایی در انتقال حرارت
- مبدل صفحه ای: به دلیل سطح تماس بالا و جریانهای موازی و متقاطع، از کارایی بالایی برخوردار است؛ این کارایی برای سیالات با اختلاف دمای کم بسیار مؤثر است.
- مبدل پوسته و لوله: در فشارهای بالا و دبیهای زیاد بهتر عمل میکند، اما به دلیل محدودیت سطح تماس، کارایی کمتری نسبت به مبدلهای صفحهای دارد.
- مبدل با لولههای مارپیچ: برای کاربردهایی با فضای کم و دبی سیالات پایین مناسب است، هرچند کارایی آن نسبت به مبدلهای صفحهای کمتر است.
- مبدل حرارتی هوایی: کارایی بالایی در خنکسازی و تهویه مطبوع دارد، اما در شرایط رطوبت بالا کارایی آن کاهش مییابد.
| نوع مبدل حرارتی | کارایی در انتقال حرارت | کاربردها |
|---|---|---|
| مبدل حرارتی صفحهای | کارایی بالا در جریانهای موازی و متقاطع | صنایع غذایی، شیمیایی و دارویی |
| مبدل حرارتی پوسته و لوله | مناسب برای فشارهای بالا و دبیهای زیاد | پالایشگاهها و نیروگاهها |
| مبدل حرارتی لولههای مارپیچ | مناسب برای دبیهای کم و فضای محدود | فرآیندهای آزمایشگاهی و تولیدات خاص |
| مبدل حرارتی هوایی | کارایی بالا در تهویه مطبوع و خنکسازی | سیستمهای تهویه و خنکسازی صنعتی |
هزینه و نگهداری
- مبدل تمام صفحه ای: هزینه ساخت و نصب نسبتاً کمتری دارد و به دلیل طراحی سادهتر، نگهداری آن آسانتر است؛ در صورت وجود سیالات خورنده، ممکن است نیاز به تعویض سریعتر صفحات باشد.
- مبدل حرارتی پوسته و لوله: هزینه اولیه بالاتر اما طول عمر بیشتری دارد؛ نگهداری آن به دلیل اندازه بزرگتر و طراحی پیچیدهتر زمانبر است.
- مبدل حرارتی با لولههای مارپیچ: به دلیل ساختار فشرده و ساده، هزینه نگهداری کمتری دارد، اما در صورت گرفتگی لولهها تعمیرات پیچیدهتر است.
- مبدل حرارتی هوایی: به دلیل نیاز به پرههای فلزی و فضای بزرگتر، هزینه اولیه و نگهداری بالاتری دارد و کارایی آن تحت تأثیر شرایط محیطی است.
| نوع مبدل حرارتی | هزینه ساخت و نصب | نیازهای نگهداری |
|---|---|---|
| مبدل حرارتی صفحهای | هزینه کمتر | نگهداری آسان، حساس به خورندگی |
| مبدل حرارتی پوسته و لوله | هزینه اولیه بالا، طول عمر زیاد | نگهداری پیچیده و زمانبر |
| مبدل حرارتی لولههای مارپیچ | هزینه کمتر، ساختار فشرده | نگهداری ساده، حساس به گرفتگی |
| مبدل حرارتی هوایی | هزینه بالا (نیاز به فضای بیشتر) | نگهداری پیچیده در شرایط نامساعد |
کدام یک از مبدلهای حرارتی را انتخاب کنیم؟
در انتخاب نوع مناسب مبدل حرارتی باید به نیازهای خاص هر پروژه توجه کرد. مبدلهای صفحهای با کارایی بالا و طراحی فشرده، مناسب برای بسیاری از صنایع هستند، در حالی که مبدلهای پوسته و لوله برای کاربردهای با فشار بالا و دبیهای زیاد بهترین انتخاباند. مبدلهای لولههای مارپیچ و هوایی نیز در شرایط خاص خود مزایایی دارند که باید مورد توجه قرار گیرند.
تکنولوژیهای جدید در مبدلهای حرارتی صفحه ای
استفاده از مواد پیشرفته
یکی از تکنولوژیهای نوین در مبدل های حرارتی صفحه ای، استفاده از مواد پیشرفته است. مواد جدیدی مانند آلیاژهای مقاوم در برابر خوردگی و فولاد ضدزنگ پیشرفته، به افزایش طول عمر مبدلها کمک میکنند. همچنین استفاده از پوششهای نانو بر روی صفحات مبدلها میتواند میزان رسوبگذاری را کاهش داده و نیاز به نگهداری را کم کند.
| تکنولوژی | کاهش هزینه انرژی | هزینه اولیه | بازگشت سرمایه |
|---|---|---|---|
| طراحی هندسی بهبودیافته | %15 | متوسط | 2 سال |
| مواد پیشرفته | %10 | بالا | 3 سال |
| سیستمهای IoT | %20 | بالا | 1.5 سال |
طراحیهای نوین هندسی
تکنولوژی جدید دیگر در مبدلهای حرارتی صفحهای، بهبود طراحی هندسی صفحات است. طراحیهای نوین مثل صفحات موجدار با الگوهای پیچیدهتر، منجر به افزایش سطح تماس و بهبود انتقال حرارت میشوند. این طراحیها همچنین میتوانند جریان سیال را بهینهتر کرده و افت فشار را کاهش دهند.
مدیریت هوشمند و نظارت از راه دور
با پیشرفت فناوریهای دیجیتال، مبدلهای حرارتی صفحه ای نیز از مدیریت هوشمند بهرهمند شدهاند. سیستمهای IoT (اینترنت اشیا) به مهندسان اجازه میدهند تا عملکرد مبدلها را در زمان واقعی نظارت کنند و از طریق تحلیل دادهها، پیشبینی کنند که چه زمانی نیاز به تعمیر و نگهداری است. این تکنولوژیها باعث کاهش زمانهای خاموشی و بهبود کارایی کلی سیستم میشوند.
استفاده از نرمافزارهای شبیهسازی پیشرفته
نرمافزارهای شبیهسازی پیشرفته به طراحان کمک میکنند تا قبل از ساخت، عملکرد مبدل حرارتی را به دقت بررسی و بهینهسازی کنند. این نرمافزارها قادرند جریان سیال، انتقال حرارت و افت فشار را شبیهسازی کرده و بهترین طراحی ممکن را پیشنهاد دهند.
کاهش هزینههای انرژی با مبدلهای صفحهای مدرن
یکی از مزایای تکنولوژیهای جدید، کاهش هزینههای انرژی است. مبدلهای حرارتی صفحه ای با کارایی بالا میتوانند انرژی مصرفی را به طور چشمگیری کاهش دهند و در نتیجه هزینههای عملیاتی را بهینه کنند. این کاهش مصرف انرژی نهتنها از نظر اقتصادی مفید است، بلکه به کاهش ردپای کربنی صنایع نیز کمک میکند.
با استفاده از تکنولوژیهای جدید در مبدلهای حرارتی صفحهای، صنایع میتوانند کارایی خود را افزایش داده، هزینههای انرژی را کاهش داده و طول عمر تجهیزات را بهبود بخشند. این نوآوریها به شرکتها کمک میکنند تا در بازار رقابتی امروز جایگاه خود را حفظ کرده و به اهداف زیستمحیطی و اقتصادی دست یابند.
| نوع مبدل حرارتی | راندمان انتقال حرارت (%) | کاربردهای اصلی |
|---|---|---|
| صفحهای | 95-85 | صنایع نفت و گاز، تهویه مطبوع |
| لولهای | 85-70 | صنایع پتروشیمی، نیروگاهها |
| پوسته و لوله | 80-60 | نیروگاههای برق، پالایشگاهها |

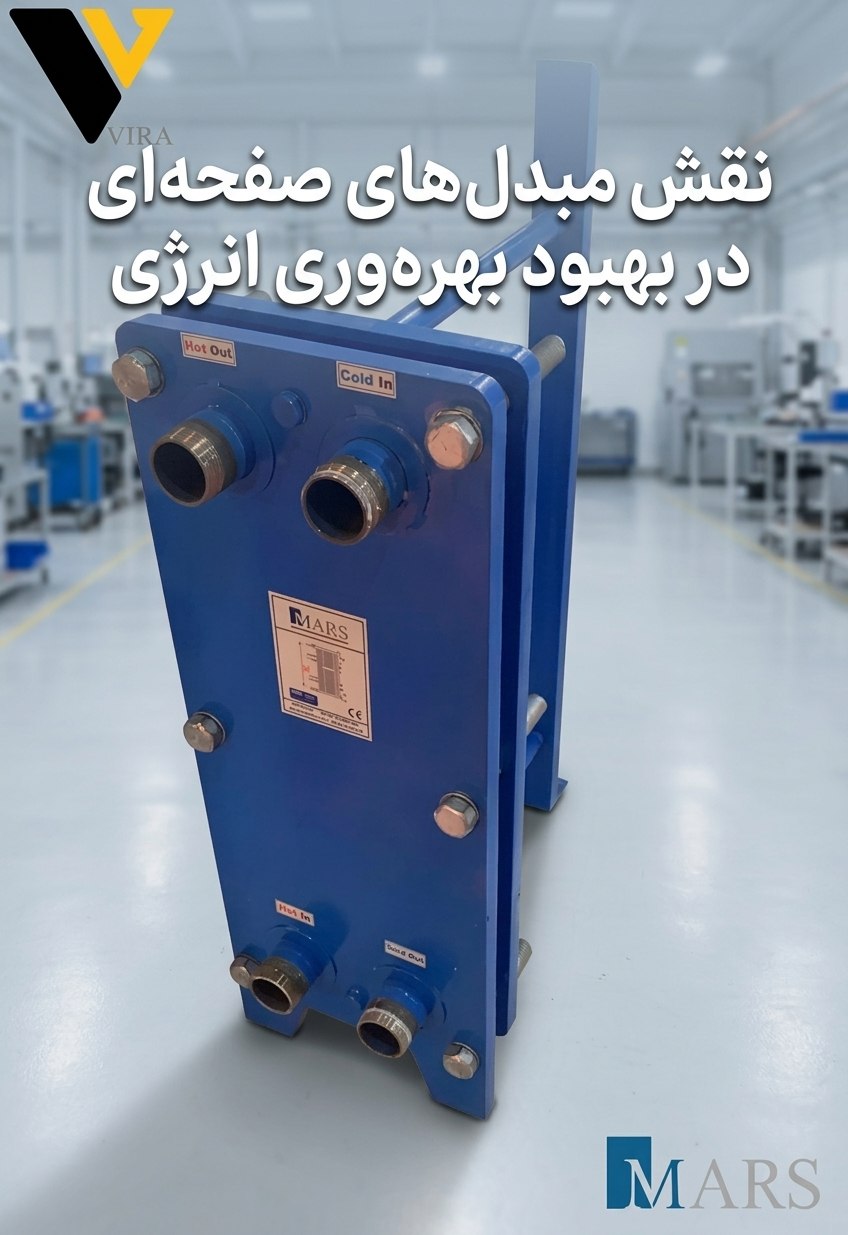

نقش مبدل های صفحه ای در بهبود بهرهوری انرژی
مبدلهای صفحهای (PHE) یکی از ابزارهای کلیدی در بهبود بهرهوری انرژی در صنایع مختلف شناخته میشوند. بهرهوری انرژی یکی از مهمترین عوامل در کاهش هزینهها و کاهش اثرات زیستمحیطی در صنایع مختلف است و مبدلهای حرارتی به عنوان ابزارهای اساسی در بازیابی و انتقال حرارت در فرآیندهای صنعتی نقش مهمی ایفا میکنند.
اصول عملکرد مبدل صفحهای
مبدلهای حرارتی صفحهای از چندین صفحه نازک که به صورت موازی کنار هم قرار گرفتهاند تشکیل شدهاند. این صفحات به گونهای طراحی شدهاند که سیالات گرم و سرد به صورت متناوب در بین آنها جریان یابند و حرارت از یک سیال به سیال دیگر منتقل شود؛ این طراحی موجب افزایش سطح انتقال حرارت و بهبود عملکرد مبدل میشود.
نقش مبدلهای تمام استیل در بهبود بهرهوری انرژی
مبدلهای تمام استیل با کاهش افت حرارتی و افزایش راندمان انتقال حرارت، نقش مهمی در بهبود بهرهوری انرژی دارند. این مبدلها با طراحی فشرده و سطح بالای انتقال حرارت، قادرند از انرژی موجود در سیستمها حداکثر بهره را ببرند و به این ترتیب مصرف انرژی و هزینههای عملیاتی را کاهش دهند.
مزایای کلیدی در بهرهوری انرژی
- راندمان بالا: به دلیل سطح بالای انتقال حرارت، مبدلهای صفحهای راندمان بسیار بالایی دارند.
- فضای کمتر: این مبدلها نسبت به مبدلهای لولهای به فضای کمتری نیاز دارند.
- تنوع در کاربرد: قابل استفاده در صنایع مختلف از جمله نفت، گاز، شیمیایی و غذایی.
کاربردهای مبدل صفحهای
این مبدلها در صنایع مختلفی مانند نفت و گاز، پتروشیمی، صنایع غذایی و دارویی، تهویه مطبوع و... کاربرد دارند. طراحی فشرده و راندمان بالای این مبدلها آنها را به گزینهای ایدهآل برای کاربردهای مختلف تبدیل کرده است.
آیا مبدل صفحهای بهترین گزینه برای بهرهوری انرژی است؟
مبدلهای حرارتی صفحهای به دلیل مزایای فراوانی که دارند، از جمله راندمان بالا و فضای اشغالشده کم، یکی از بهترین گزینهها برای بهبود بهرهوری انرژی در صنایع مختلف هستند. با این حال، انتخاب مناسب این مبدلها با توجه به شرایط عملیاتی و نیازهای خاص هر صنعت اهمیت دارد.
خرید مبدل صفحه ای پیشرفته: نکات مهم و عوامل قیمت
نکات مهم در خرید
- شناسایی نیازها: پیش از خرید، باید نیازهای خود از جمله دما، فشار و نوع سیالی که قرار است از مبدل عبور کند را به دقت شناسایی کنید.
- مشاوره با متخصصان: برای انتخاب بهترین نوع مبدل، مشاوره با متخصصان این حوزه ضروری است.
- بررسی برندها و تولیدکنندگان: انتخاب برند معتبر میتواند در اطمینان از کیفیت محصول به شما کمک کند.
عوامل مؤثر بر قیمت مبدلهای صفحهای
- نوع مبدل: مبدلهای جوشکاریشده معمولاً قیمت بالاتری نسبت به مبدلهای لحیمکاریشده دارند.
- جنس مواد: مبدلهای ساختهشده از فولاد ضدزنگ یا آلیاژهای خاص ممکن است گرانتر باشند.
- ابعاد و ظرفیت: مبدل های بزرگتر و با ظرفیت بالاتر معمولاً هزینه بیشتری دارند.
سوالات متداول
۱. مبدل صفحه ای پیشرفته چیست؟
۲. روش کنترل فشار در مبدلهای صفحهای پیشرفته چگونه است؟
۳. مبدل حرارتی صفحه ای چگونه کار میکند؟
۴. اجزای مبدل صفحه ای کدامند؟
۵. چه کاربردهایی برای مبدل های صفحه ای وجود دارد؟
نتیجهگیری
مبدلهای حرارتی صفحهای امروزه به یکی از پرکاربردترین و مقرونبهصرفهترین راهکارهای انتقال حرارت در صنایع نفت و گاز، غذایی، شیمیایی و تولید برق تبدیل شدهاند. ساختار فشرده، سطح تماس بالا و قابلیت تمیزکاری آسان، این مبدلها را در برابر گزینههایی مانند پوسته و لوله یا مبدلهای هوایی، در بیشتر کاربردهای صنعتی و بهداشتی به انتخابی برتر تبدیل کرده است.
ورود مواد پیشرفته، پوششهای نانو، طراحی هندسی بهینهشده و سیستمهای هوشمند مبتنی بر IoT، مسیر تازهای برای افزایش راندمان و کاهش هزینه انرژی این مبدلها گشوده است؛ روندی که در سالهای آینده با کاهش هزینههای نگهداری و افزایش طول عمر تجهیزات، ادامه خواهد داشت.
در نهایت، انتخاب درست مبدل حرارتی صفحه ای مناسب هر پروژه، در گرو شناخت دقیق نیازها (دما، فشار و نوع سیال)، مشاوره با متخصصان و انتخاب تولیدکننده معتبر است. با در نظر گرفتن این عوامل، میتوان با اطمینان بیشتری سرمایهگذاری کرد و از عملکرد بلندمدت و اقتصادی این تجهیز بهرهمند شد.
