انواع مبدل حرارتی – چه مدلی در دنیا بیشترین فروش را دارد؟

مبدل‌ های حرارتی از اساسی‌ترین تجهیزات در فرآیندهای صنعتی محسوب می‌شوند که نقش حیاتی در بهینه‌سازی مصرف انرژی و کنترل دما در سیستم‌ها ایفا می‌کنند.

این تجهیزات با هدف انتقال حرارت از یک سیال گرم به سیال سرد طراحی شده‌اند و در صنایع مختلف از جمله نفت، گاز، پتروشیمی، داروسازی، غذایی، تولید برق و تهویه مطبوع کاربرد گسترده‌ای دارند.

اهمیت مبدل‌ های حرارتی در عصر حاضر بیش از پیش احساس می‌شود، زیرا صنایع برای کاهش مصرف انرژی و کنترل آلودگی محیط زیست، نیاز مبرمی به سیستم‌های کارآمد انتقال حرارت دارند.

بر اساس گزارش‌های بین‌المللی، بازار جهانی مبدل‌های حرارتی تا سال 2030 به ارزش 25.8 میلیارد دلار خواهد رسید.

1. مبدل‌ های مستقیم (Direct Contact)

• انتقال حرارت از طریق تماس مستقیم سیالات
• کاربرد در برج‌های خنک‌کننده و مخلوط‌کن‌ها

2. مبدل‌ های غیرمستقیم (Indirect Contact)

• انتقال حرارت از طریق دیواره جداکننده
• رایج‌ترین نوع در صنایع

3. مبدل‌ های انباشتی (Storage Type)

• ذخیره حرارت در مرحله‌ای و انتشار در مرحله دیگر
• کاربرد در سیستم‌های بازیافت حرارت

ویژگی‌های کلی:

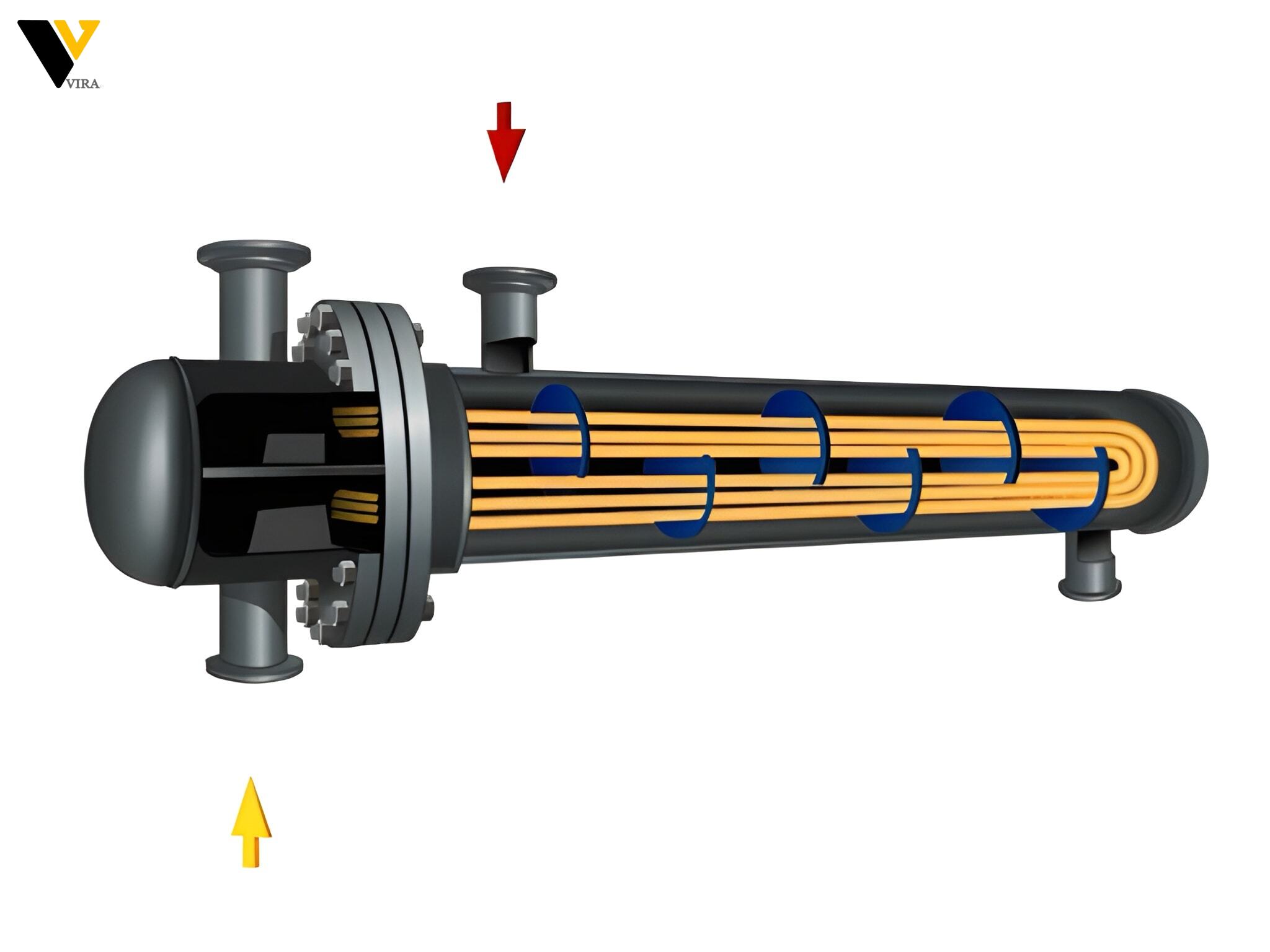

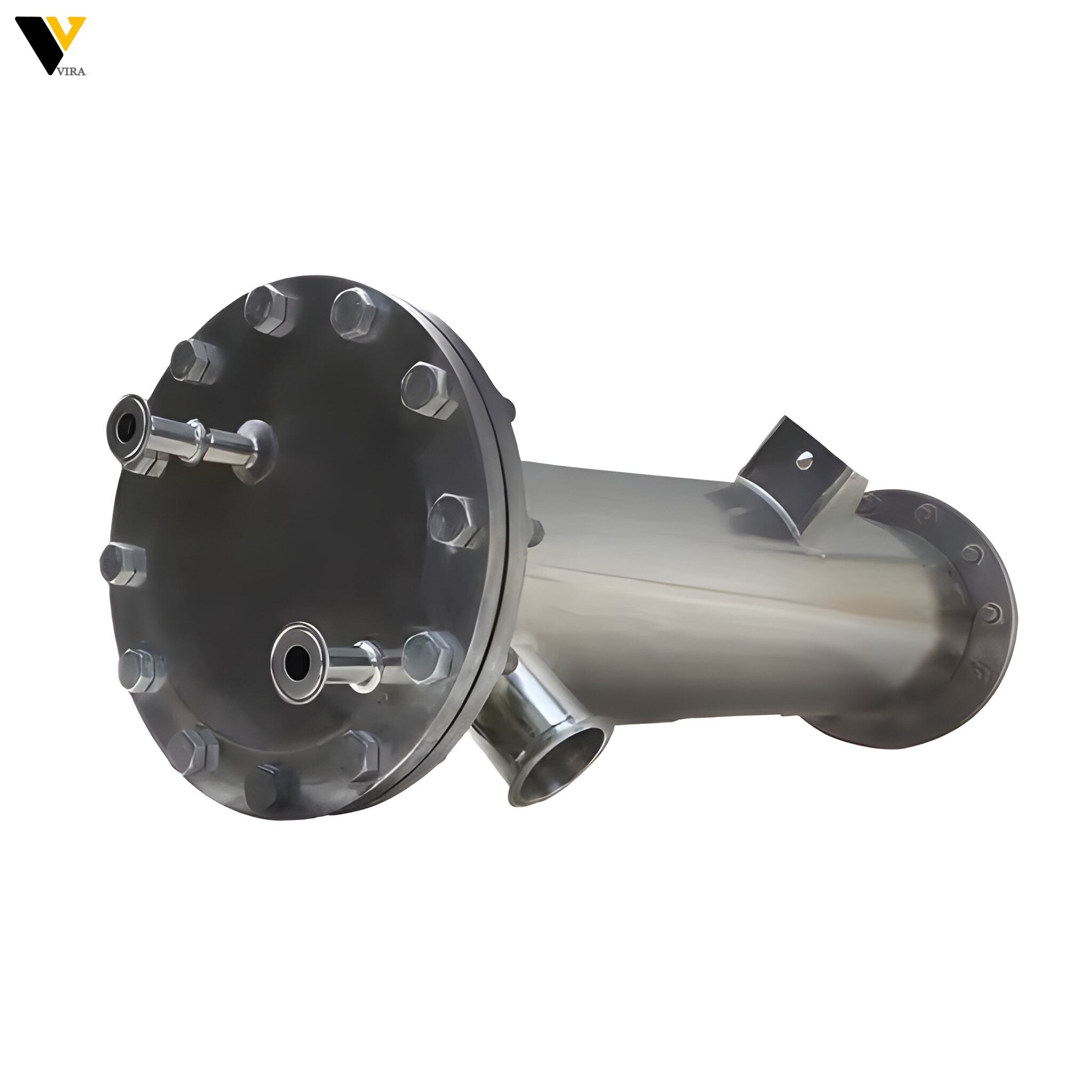

مبدل‌ های پوسته و لوله (Shell & Tube Heat Exchangers) پرکاربردترین و قابل اعتمادترین نوع مبدل‌های حرارتی در صنایع محسوب می‌شوند. این مبدل‌ها شامل مجموعه‌ای از لوله‌ها هستند که درون یک پوسته بزرگ‌تر قرار گرفته‌اند.

انواع مبدل‌های پوسته و لوله:

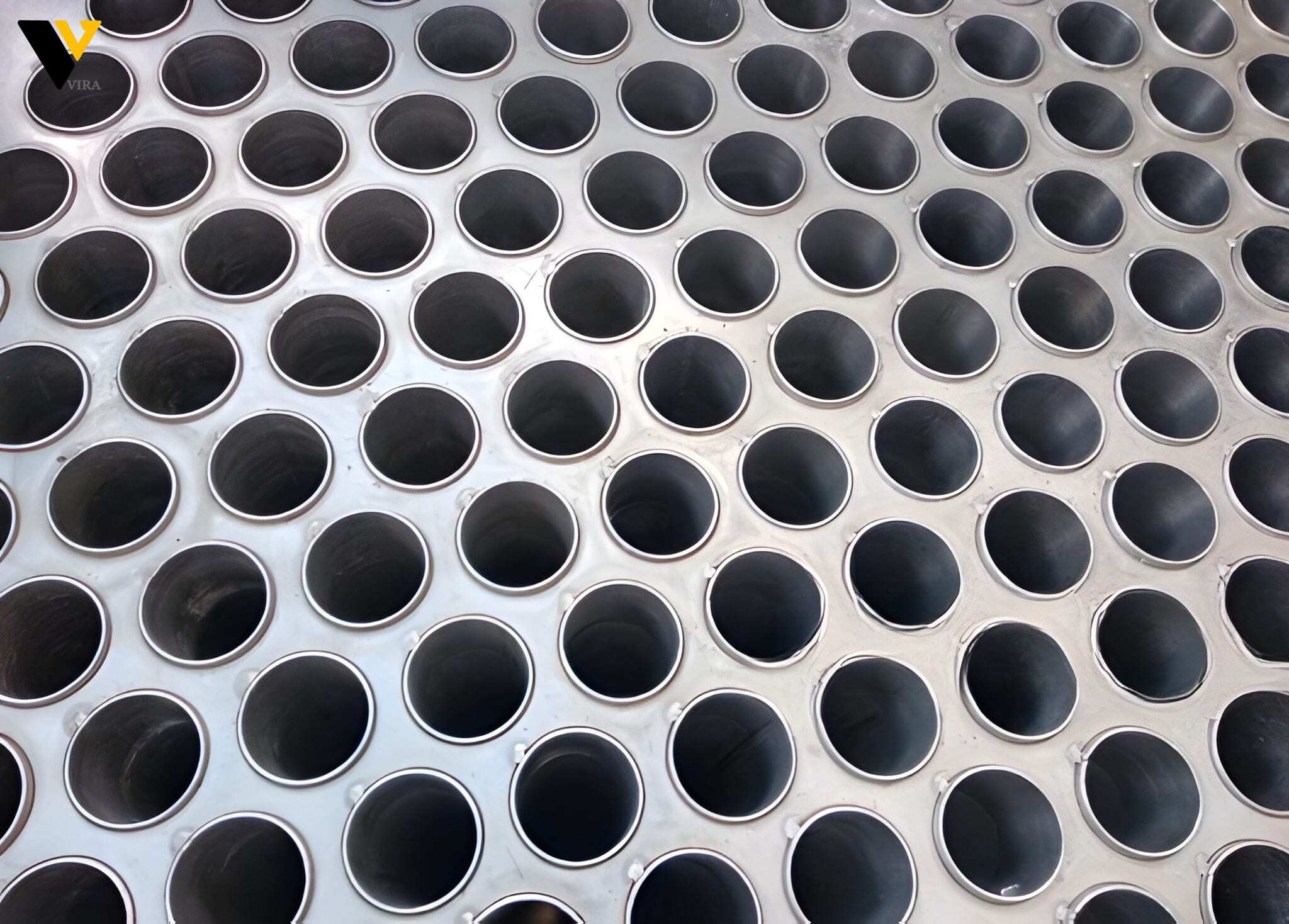

1. Fixed Tube Sheet (ثابت)

• ساده‌ترین و ارزان‌ترین نوع
• تمیزکاری محدود
• مناسب سیالات تمیز

2. U-Tube (لوله U شکل)

• قابلیت انبساط حرارتی بالا
• تمیزکاری داخل لوله‌ها دشوار
• مقاوم در برابر شوک حرارتی

3. Floating Head (سر شناور)

• بهترین کارایی تمیزکاری
• گران‌ترین نوع
• مناسب سیالات کثیف

مزایای مبدل‌های پوسته و لوله:

• قابلیت اطمینان بالا: مقاومت در برابر فشار و دمای بالا
• انعطاف‌پذیری طراحی: امکان تطبیق با شرایط مختلف
• نگهداری آسان: دسترسی مناسب برای تعمیر و تمیزکاری
• کاربرد گسترده: مناسب برای انواع سیالات
• عمر مفید طولانی: تا 20-25 سال با نگهداری مناسب

معایب:

• حجم زیاد: نیاز به فضای بیشتری نسبت به سایر انواع
• هزینه اولیه بالا: سرمایه‌گذاری اولیه قابل توجه
• کارایی پایین‌تر: نسبت به مبدل‌های صفحه‌ ای

مشخصات فنی

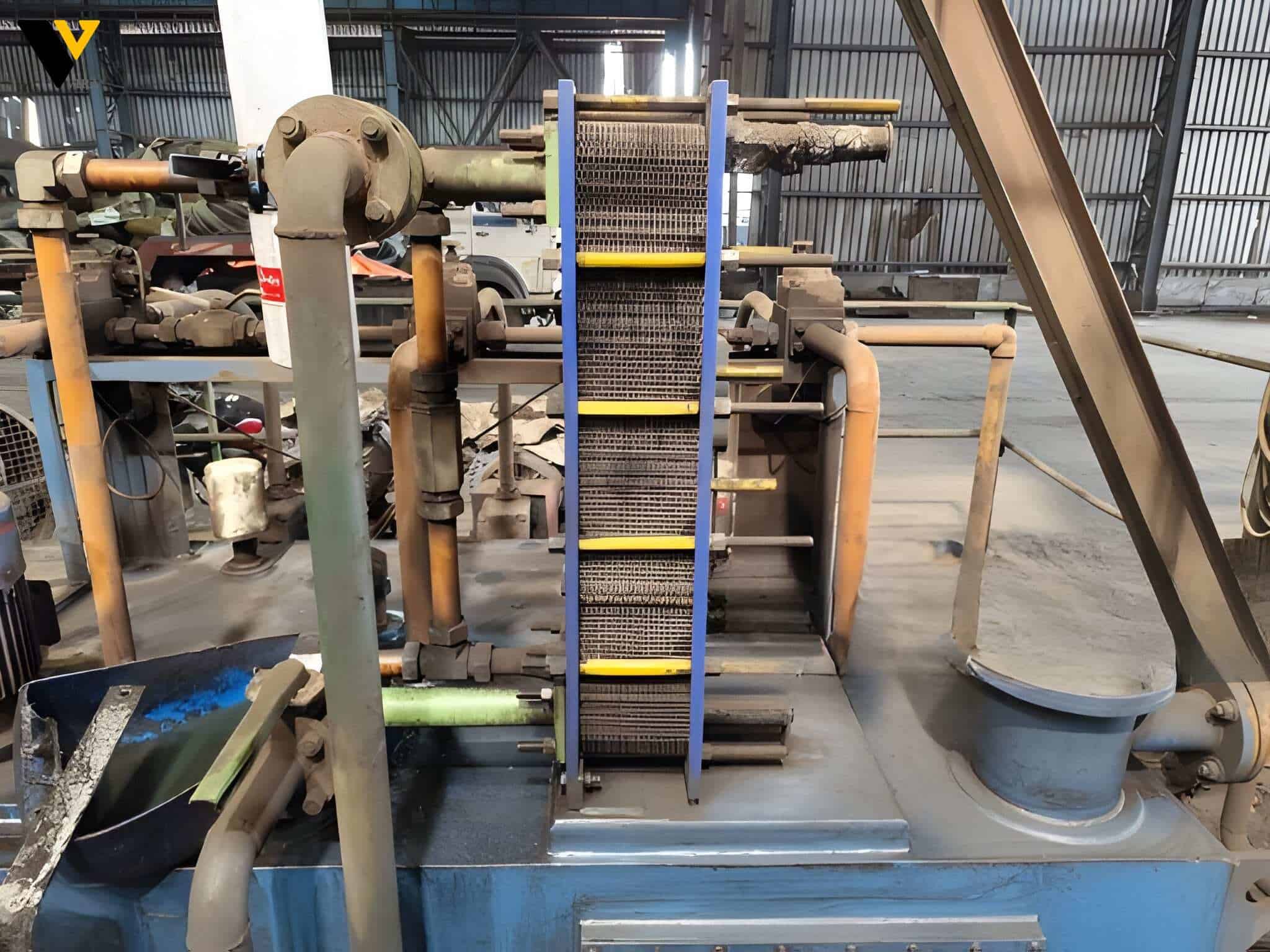

مبدل‌ های صفحه‌ ای (Plate Heat Exchangers) از صفحات فلزی نازک و موج‌دار تشکیل شده‌اند که با گسکت‌های مخصوص مهر و موم می‌شوند.

انواع مبدل‌ های حرارتی صفحه‌ ای:

1. Gasketed Plate (گسکت‌دار)

• قابلیت جداسازی و تمیزکاری کامل
• محدودیت دما و فشار
• کاربرد در صنایع غذایی و دارویی

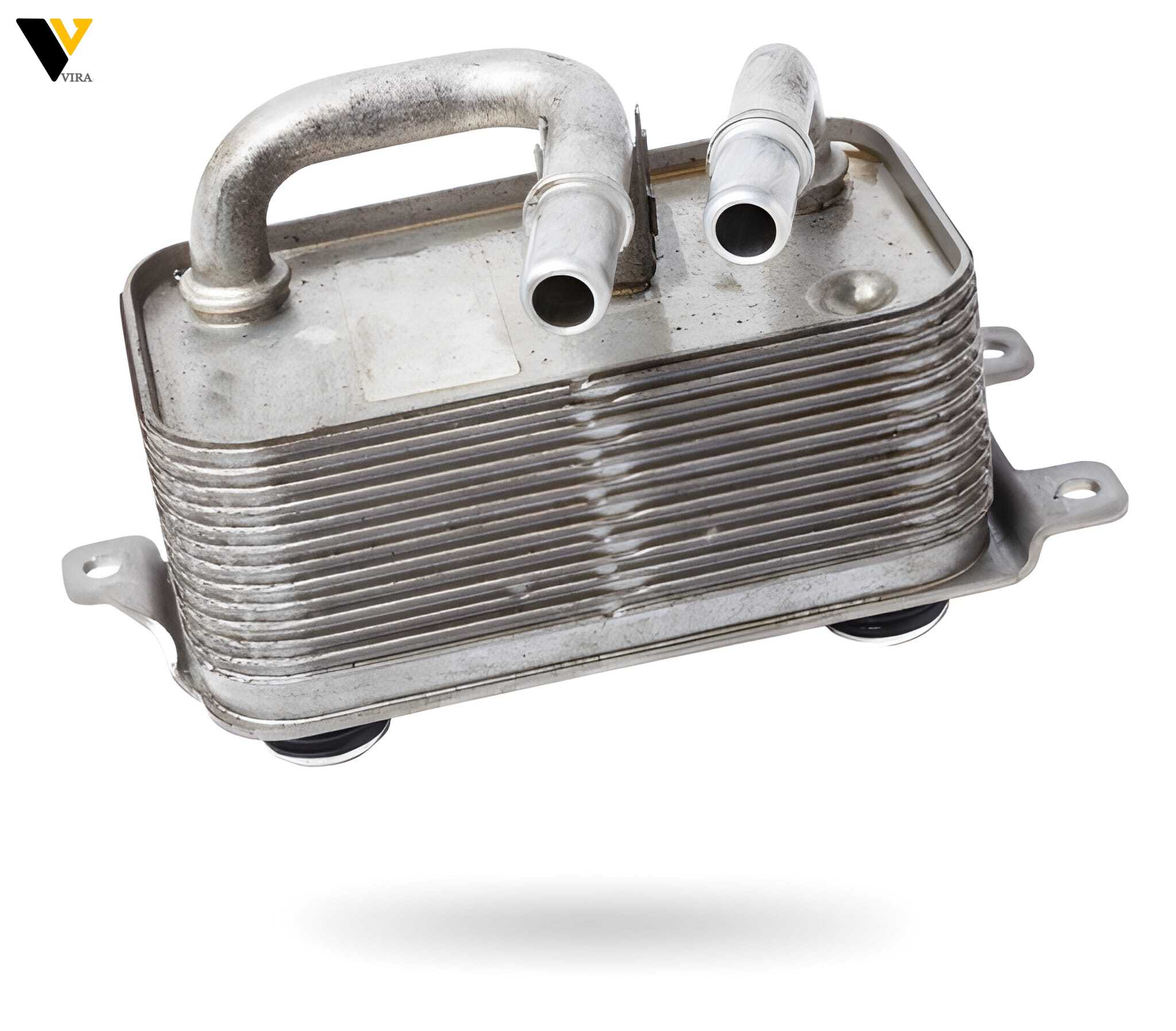

2. Brazed Plate (لحیم‌شده)

• فشرده و مقاوم
• عدم امکان تمیزکاری داخلی
• مناسب سیالات تمیز

3. Welded Plate (جوش‌داده‌شده)

• مقاومت بالا در برابر فشار
• محدودیت در تعمیرات
• کاربرد در شرایط سخت

مزایای مبدل‌های صفحه‌ای:

• کارایی بالا: ضریب انتقال حرارت بالاتر
• فضای کم: 1/3 تا 1/5 فضای مورد نیاز مبدل‌های پوسته و لوله
• انعطاف‌پذیری: امکان تغییر ظرفیت با اضافه یا کم کردن صفحات
• تمیزکاری آسان: دسترسی کامل به سطوح
• مصرف انرژی کم: افت فشار کمتر

کاربردهای اصلی:

• صنایع غذایی و نوشیدنی
• تصفیه آب و فاضلاب
• سیستم‌های HVAC
• صنایع دارویی
• تولید برق خورشیدی

تعریف و کاربرد

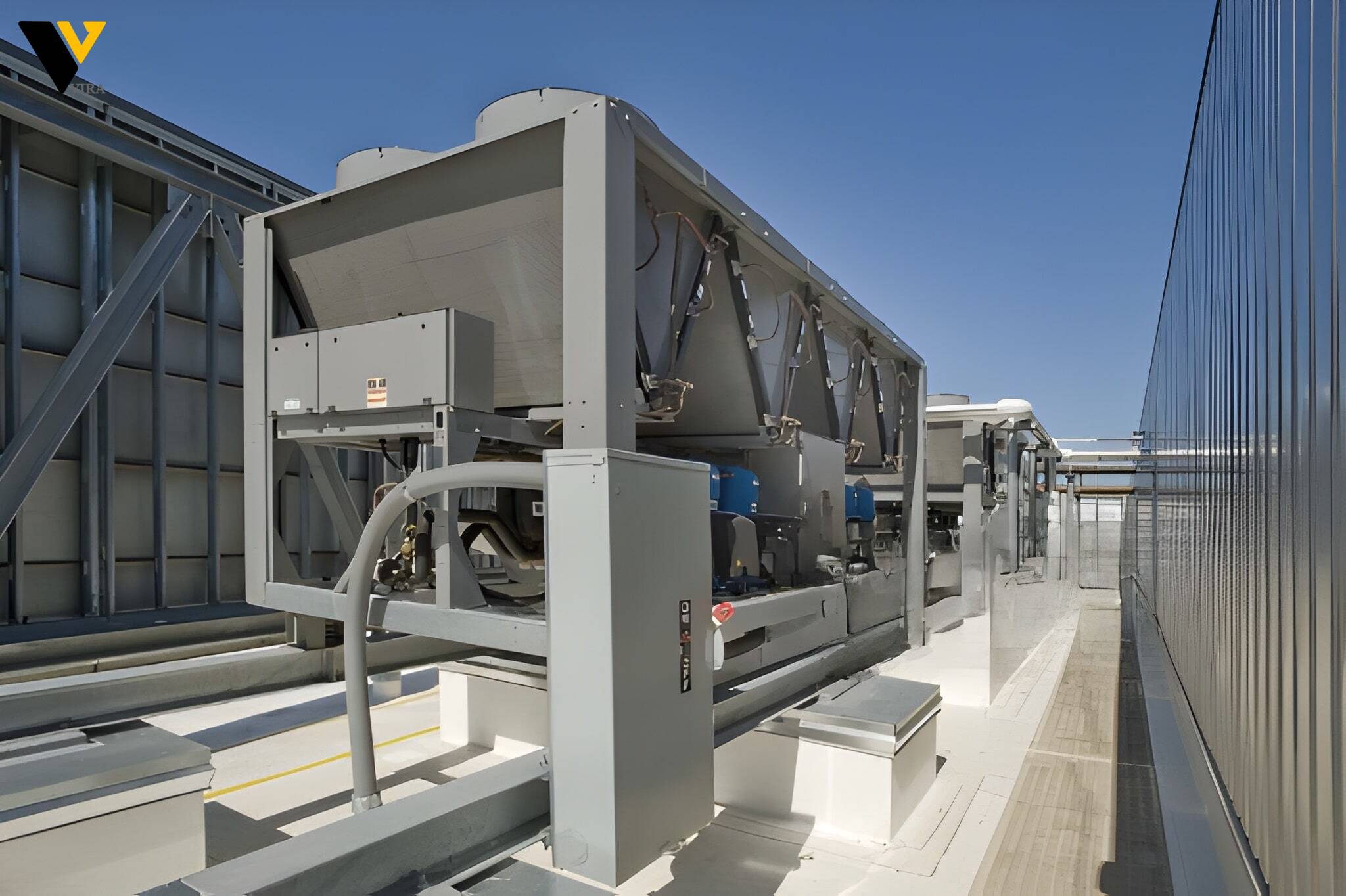

مبدل‌ های هوایی (Air-Cooled Heat Exchangers) از هوای محیط برای خنک‌سازی سیالات استفاده می‌کنند و در مناطقی که آب کمیاب است، جایگزین مناسبی برای سیستم‌های خنک‌سازی با آب محسوب می‌شوند.

انواع طراحی:

1. Forced Draft (کشش اجباری)

• فن در پایین واحد
• جریان هوای یکنواخت
• نگهداری آسان‌تر

2. Induced Draft (کشش طبیعی)

• فن در بالای واحد
• عملکرد بهتر در شرایط سخت آب و هوایی
• مقاومت بالا در برابر بازگشت هوای گرم

مزایای مبدل‌های هوایی:

• عدم نیاز به آب: مناسب مناطق خشک
• هزینه عملیاتی پایین: عدم هزینه آب و تصفیه
• سازگار با محیط زیست: عدم آلودگی آب
• نصب آسان: نیاز کمتر به زیرساخت

معایب:

• وابستگی به آب و هوا: کارایی متغیر با تغییر دما
• حجم زیاد: فضای بیشتر نسبت به سایر انواع
• سر و صدا: به دلیل وجود فن
• کارایی کمتر: در مقایسه با خنک‌سازی آبی

ساختار و عملکرد

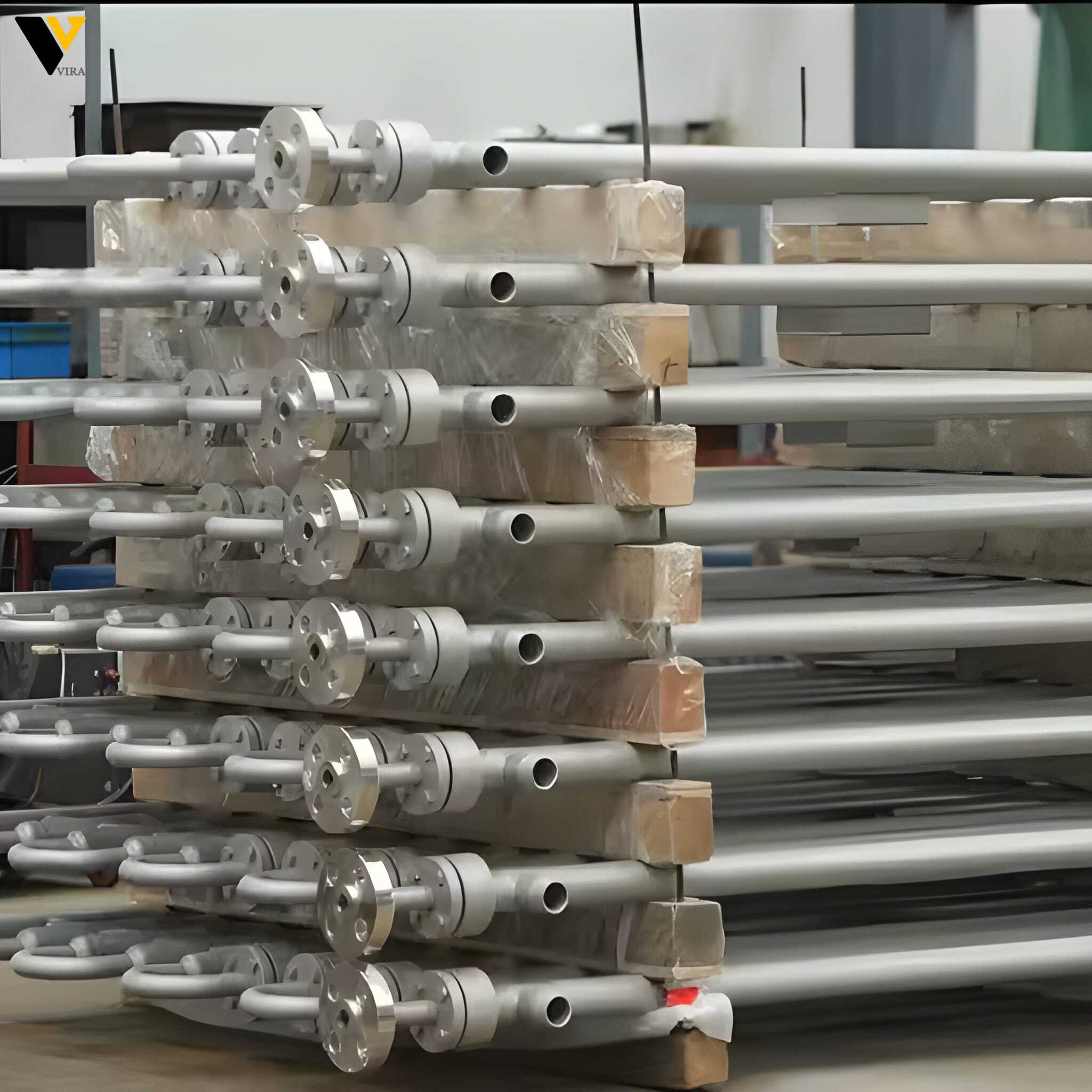

مبدل‌ حرارتی دو لوله‌ ای (Double Pipe Heat Exchangers) ساده‌ترین نوع مبدل‌های حرارتی محسوب می‌ شوند که از دو لوله همحور تشکیل شده‌اند. سیال گرم از لوله داخلی و سیال سرد از فضای بین دو لوله عبور می‌کند.

انواع جریان:

1. جریان هم‌ جهت (Parallel Flow)

• دو سیال در جهت یکسان حرکت می‌کنند
• کارایی کمتر
• مناسب اختلاف دمای کم

2. جریان متقابل (Counter Flow)

• دو سیال در جهت مخالف حرکت می‌کنند
• کارایی بالاتر
• بیشترین انتقال حرارت

مزایای مبدل‌های دو لوله‌ ای:

• ساختار ساده: آسان‌ترین نوع برای طراحی و ساخت
• هزینه کم: کم‌ترین هزینه اولیه
• انعطاف‌پذیری: امکان اضافه کردن بخش‌های جدید
• تمیزکاری آسان: دسترسی آسان به سطوح
• عدم آلودگی متقابل: جداسازی کامل دو سیال

معایب:

• فضای زیاد: نسبت سطح به حجم پایین
• محدودیت ظرفیت: مناسب ظرفیت‌های کم
• تلفات حرارتی: بیشتر از سایر انواع

کاربردهای اصلی:

• آزمایشگاه‌ها و تحقیقات
• صنایع کوچک
• سیستم‌های گرمایش خانگی
• فرآیندهای پیلوت
• سیستم‌های خنک‌سازی کوچک

تعریف و ساختار

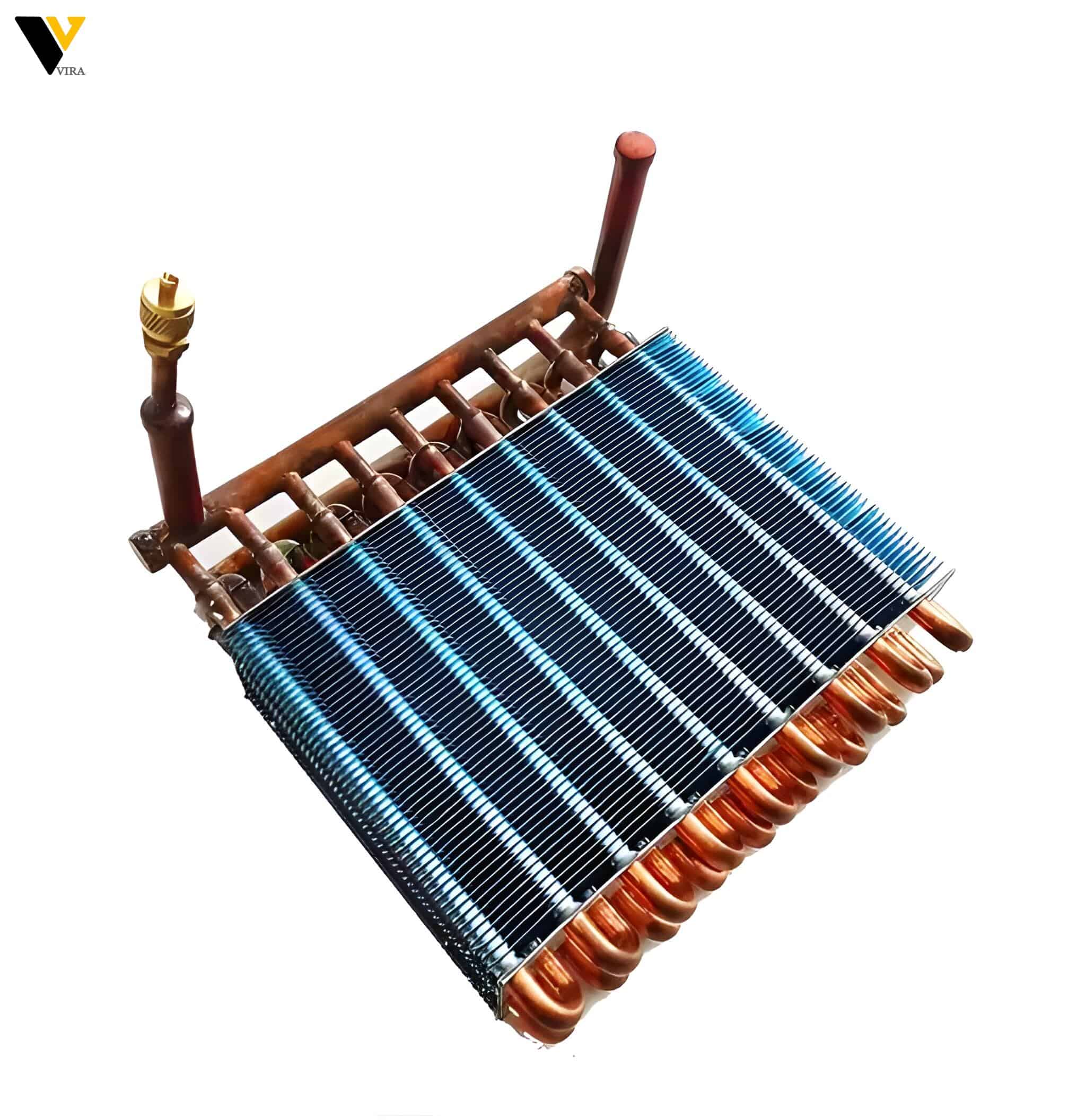

مبدل‌ حرارتی پره‌ دار (Finned Tube Heat Exchangers) نوعی از مبدل‌ های حرارتی هستند که برای افزایش سطح انتقال حرارت، پره‌هایی به لوله‌ ها اضافه می‌شود.

این پره‌ها باعث افزایش کارایی انتقال حرارت خصوصاً در سمت گاز می‌شوند.

انواع پره‌ها:

1. پره‌های طولی (Longitudinal Fins)

• پره‌ها در راستای طول لوله
• مناسب جریان داخلی
• کاربرد در سیستم‌های گرمایش

2. پره‌های عرضی (Transverse Fins)

• پره‌ها عمود بر طول لوله
• مناسب جریان خارجی
• رایج‌ترین نوع در صنعت

3. پره‌های مارپیچی (Spiral Fins)

• پره‌ها به صورت مارپیچی دور لوله
• کارایی بالا
• ساخت پیچیده‌تر

انواع بر اساس شکل پره:

1. پره‌های مستطیلی

• ساده‌ترین شکل
• ساخت آسان
• کارایی متوسط

2. پره‌های مثلثی

• کارایی بهتر
• کاهش وزن
• پیچیدگی ساخت بیشتر

3. پره‌ های دایره‌ ای

• مقاومت کم در برابر جریان
• توزیع یکنواخت حرارت
• استفاده در سرع های بالا

مزایای مبدل‌های پره‌دار:

• افزایش سطح انتقال حرارت: تا 10 برابر نسبت به لوله ساده
• کارایی بالا: ضریب انتقال حرارت بهتر
• فشردگی: سطح بیشتر در حجم کمتر
• کاهش مصرف مواد: کمتر از سایر انواع
• تنوع طراحی: امکان بهینه‌سازی برای شرایط مختلف

معایب:

• افزایش افت فشار: مقاومت بیشتر در برابر جریان
• رسوب‌گیری: تجمع آلودگی بین پره‌ها
• تمیزکاری سخت: دسترسی محدود به پره‌ها
• هزینه ساخت: پیچیدگی تولید
• حساسیت به خوردگی: نقاط اتصال پره و لوله

بر اساس آخرین گزارش‌های بین‌ المللی، بازار جهانی مبدل‌ های حرارتی در سال 2025 به ارزش 19.2 میلیارد دلار رسیده و پیش‌بینی می‌شود تا سال 2030 با نرخ رشد سالانه 4.8% به 25.8 میلیارد دلار برسد.

• مبدل‌ حرارتی پوسته و لوله: 40% از کل بازار
• مبدل‌ گرمایی صفحه‌ای : 25% از کل بازار
• مبدل‌ حرارتی پره‌ دار: 18% از کل بازار
• مبدل‌ های حرارتی هوایی: 12% از کل بازار
• مبدل‌ های دو لوله‌ای: 3% از کل بازار
• سایر انواع: 2% از کل بازار

• مبدل‌ حرارتی پوسته و لوله نوع Fixed Tube Sheet به دلیل ویژگی‌های زیر، بیشترین فروش را در بازار جهانی دارند:

  • قیمت مناسب
  • قابلیت اطمینان بالا
  • نگهداری آسان
  • کاربرد گسترده در صنایع مختلف
  • تکنولوژی بالغ و آزمایش‌شده

• رشد صنایع پتروشیمی در کشورهای در حال توسعه
• افزایش تقاضا برای بهینه‌ سازی انرژی
• توسعه تکنولوژی‌ های تجدیدپذیر
• قوانین سخت‌ گیرانه زیست‌ محیطی

مبدل‌ های حرارتی نقش بی‌ بدیلی در صنایع مدرن ایفا می‌کنند و انتخاب صحیح نوع مناسب تأثیر مستقیمی بر کارایی، هزینه و عملکرد کلی سیستم دارد.

مبدل‌ های گرمایشی پوسته و لوله به عنوان پرفروش‌ترین نوع در بازار جهانی، همچنان جایگاه خود را حفظ کرده‌اند، اما مبدل‌ های گرمایی پره‌دار با رشد سریع در صنایع HVAC و خودرو، سهم قابل توجهی از بازار را در اختیار گرفته‌اند.

مبدل‌ حرارتی دو لوله‌ای اگرچه سهم کمی از بازار دارند، اما برای کاربردهای خاص و کوچک همچنان کاربرد دارند. مبدل‌ صفحه‌ ای نیز به دلیل کارایی بالا و تمیزکاری آسان، رشد قابل توجهی در صنایع غذایی و دارویی دارند.

پیش‌بینی می‌شود که با پیشرفت تکنولوژی، توسعه مواد جدید و افزایش نیاز به بهینه‌سازی انرژی، بازار مبدل‌های حرارتی رشد پایداری خواهد داشت.

استفاده از تکنولوژی‌های هوش مصنوعی، اینترنت اشیا و مواد نانو در طراحی مبدل‌ های حرارتی آینده، کارایی و عملکرد این تجهیزات را به طور چشمگیری بهبود خواهد داد.
