مقدمه:

مبدل حرارتی یکی از تجهیزات مهم در بسیاری از فرایندهای صنعتی است. وظیفه اصلی این دستگاه، انتقال گرما میان دو سیال با دماهای متفاوت است؛ به‌گونه‌ای که در بیشتر طراحی‌ها، سیالات بدون تماس مستقیم و از طریق یک سطح فلزی با یکدیگر تبادل حرارت می‌کنند.

از مبدل‌های حرارتی برای گرم‌کردن، خنک‌کردن، تبخیر یا چگالش سیالات استفاده می‌شود. این تجهیزات در پالایشگاه‌ها، نیروگاه‌ها، مجتمع‌های پتروشیمی، صنایع غذایی و دارویی، سیستم‌های تهویه مطبوع و بسیاری از واحدهای تولیدی حضور دارند.

یک مبدل حرارتی مناسب می‌تواند مصرف انرژی را کاهش دهد، پایداری فرایند را افزایش دهد و فشار کاری واردشده به سایر تجهیزات را کمتر کند. البته رسیدن به چنین عملکردی، به انتخاب صحیح نوع مبدل، طراحی مهندسی و نگهداری اصولی آن بستگی دارد.

مقایسه انواع مبدل حرارتی | پوسته لوله، صفحه‌ای، هواخنک:

شناخت انواع مبدل حرارتی، اولین قدم برای انتخاب تجهیز مناسب در پروژه‌های صنعتی است. فشار و دمای کاری، نوع سیال، فضای نصب، میزان رسوب‌گذاری و دسترسی به آب از مهم‌ترین عوامل مؤثر در این انتخاب هستند. انتخاب نادرست نیز می‌تواند راندمان سیستم را کاهش داده و هزینه‌های تعمیر و نگهداری را افزایش دهد. در صنایع ایران، سه مدل پوسته و لوله، صفحه‌ای و هواخنک بیشترین کاربرد را دارند.

۱. مبدل حرارتی پوسته و لوله (Shell & Tube)

مبدل پوسته و لوله از یک پوسته استوانه‌ای و تعدادی لوله موازی تشکیل می‌شود. یک سیال داخل لوله‌ها و سیال دیگر در فضای پوسته جریان دارد و حرارت از طریق جداره لوله‌ها منتقل می‌شود. این مبدل به دلیل تحمل فشار و دمای بالا، در صنایع نفت، گاز، پتروشیمی و نیروگاه‌ها کاربرد فراوانی دارد. استحکام زیاد، امکان تمیزکاری و قابلیت تعویض لوله‌های آسیب‌دیده از مزایای اصلی آن است. در مقابل، ابعاد بزرگ و نیاز به فضای بیشتر از محدودیت‌های این مدل محسوب می‌شود.

۲. مبدل حرارتی صفحه‌ای (Plate Heat Exchanger)

مبدل صفحه‌ای از صفحات فلزی نازک و موج‌دار ساخته می‌شود. سیالات گرم و سرد به‌صورت جداگانه از میان صفحات عبور می‌کنند و به دلیل سطح تماس بالا، انتقال حرارت با راندمان زیادی انجام می‌شود. ابعاد کوچک، وزن کم و قابلیت تغییر ظرفیت در مدل‌های واشردار، این مبدل را به گزینه‌ای مناسب برای صنایع غذایی، دارویی، سیستم‌های تهویه مطبوع و موتورخانه‌ها تبدیل کرده است. البته کانال‌های باریک آن در برابر سیالات آلوده و رسوب‌زا حساس‌تر هستند و بسیاری از مدل‌ها تحمل فشار و دمای کمتری نسبت به نوع پوسته و لوله دارند.

۳. مبدل حرارتی هوا خنک (Air Cooled Heat Exchanger)

مبدل هواخنک یا ایرکولر برای کاهش دمای سیال از هوای محیط استفاده می‌کند و نیازی به برج خنک‌کننده و مصرف مداوم آب ندارد. در این تجهیز، سیال گرم داخل لوله‌های فین‌دار جریان پیدا می‌کند و فن‌ها هوا را از روی آن‌ها عبور می‌دهند. این مدل برای پالایشگاه‌ها، صنایع گاز و واحدهای پتروشیمی مستقر در مناطق کم‌آب مناسب است. هرچند هزینه اولیه و فضای موردنیاز آن بیشتر است، حذف سیستم آب خنک‌کن می‌تواند در بلندمدت صرفه اقتصادی ایجاد کند. عملکرد ایرکولر نیز تا حد زیادی به دمای هوای محیط وابسته است.

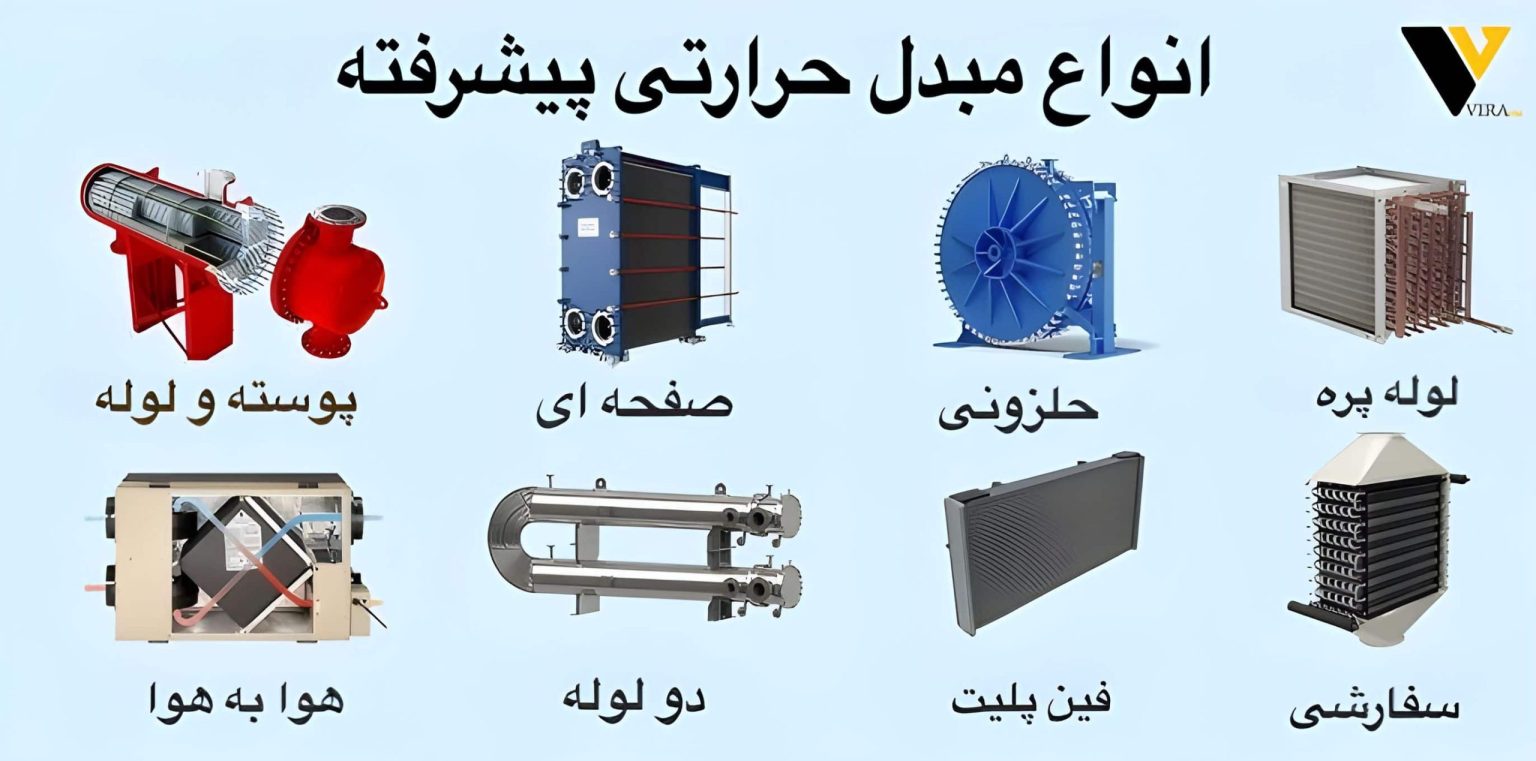

انواع مبدل‌های حرارتی پیشرفته:

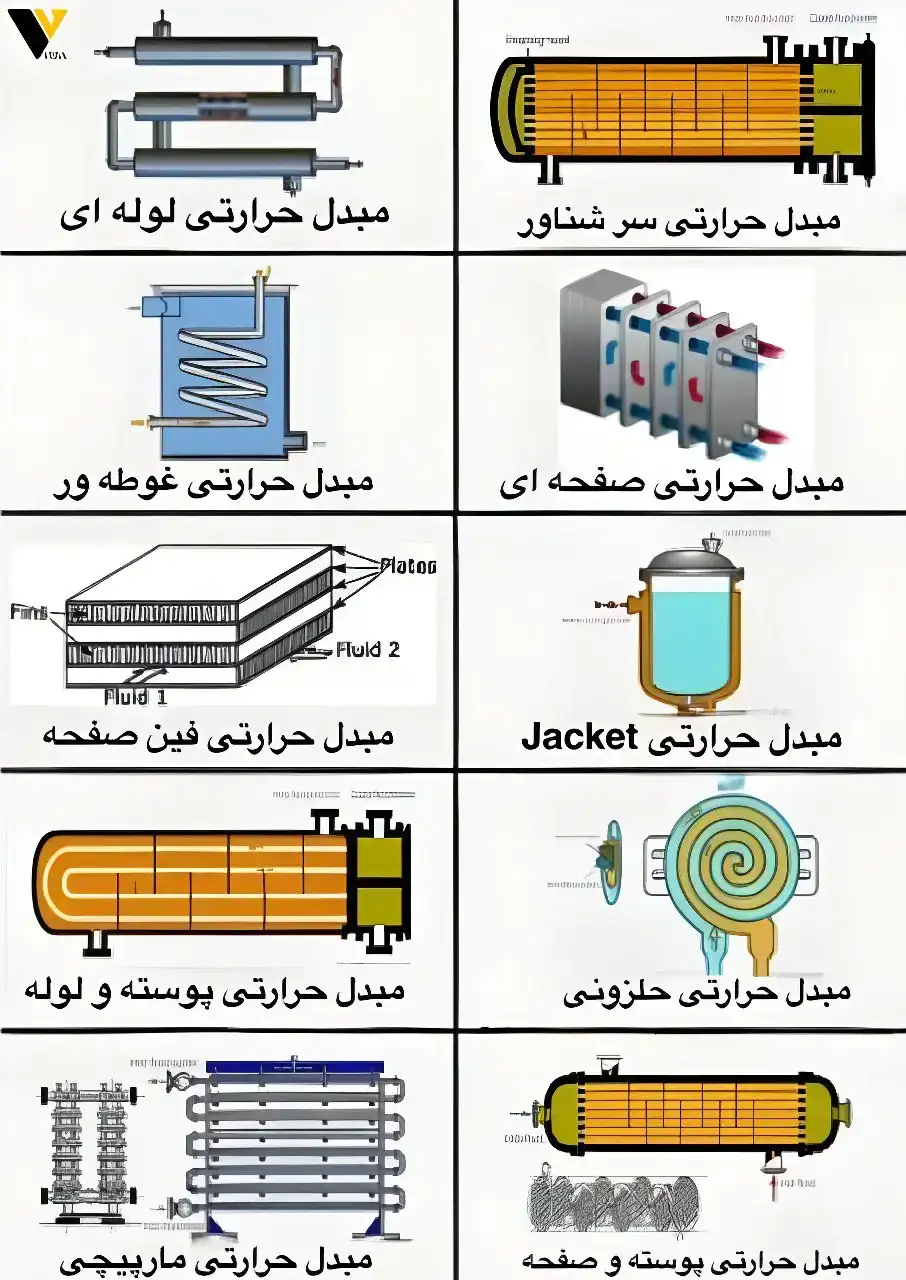

مبدل‌های حرارتی بر اساس ساختار، نوع سیال و شرایط عملیاتی به مدل‌های مختلفی تقسیم می‌شوند. در ادامه، پرکاربردترین انواع مبدل حرارتی صنعتی را بررسی می‌کنیم.

۱. مبدل‌های حرارتی پوسته و لوله (شل‌اند‌تیوب)

این مبدل از مجموعه‌ای لوله درون یک پوسته استوانه‌ای تشکیل شده است. یک سیال داخل لوله‌ها و سیال دیگر در فضای پوسته جریان دارد و انتقال حرارت از طریق جداره لوله‌ها انجام می‌شود. مقاومت بالا در برابر فشار و دما، مبدل پوسته و لوله را به یکی از پرکاربردترین تجهیزات در صنایع نفت، گاز، پتروشیمی و نیروگاهی تبدیل کرده است. جنس لوله‌ها نیز با توجه به نوع سیال می‌تواند از مس، استیل، آلومینیوم یا آلیاژهای نیکل انتخاب شود.

اجزای اصلی:

• تیوب‌شیت: نگهداری و آب‌بندی لوله‌ها
• بافل: هدایت جریان و افزایش راندمان انتقال حرارت
• پوسته: محل عبور سیال سمت پوسته
• دسته لوله‌ها: سطح اصلی تبادل حرارت

انواع مبدل پوسته و لوله:

• لوله U شکل: دارای لوله‌های خمیده با مسیر رفت‌وبرگشتی
• مستقیم یک‌پاس: عبور سیال در یک مسیر مستقیم با تمیزکاری آسان‌تر
• مستقیم چندپاس: عبور چندمرحله‌ای سیال برای افزایش تبادل حرارت

۲. مبدل‌های حرارتی صفحه‌ای (پلیتی)

مبدل صفحه‌ای از صفحات فلزی نازک و موج‌دار ساخته می‌شود. سیالات گرم و سرد به‌صورت یک‌درمیان از بین صفحات عبور می‌کنند و بدون تماس مستقیم، حرارت را انتقال می‌دهند. سطح تماس بالا، طراحی فشرده و بازده حرارتی مناسب، این مدل را برای صنایع غذایی، دارویی، سیستم‌های گرمایشی و تهویه مطبوع کاربردی کرده است.

مزایا:

• ابعاد کوچک و وزن کم
• راندمان انتقال حرارت بالا
• امکان افزایش ظرفیت در مدل‌های واشردار

محدودیت‌ها:

• حساسیت بیشتر به رسوب و ذرات جامد
• تحمل فشار و دمای کمتر در برخی مدل‌ها

۳. مبدل حرارتی لوله‌ای (مارپیچی)

در مبدل دولوله‌ای، یک لوله با قطر کوچک‌تر داخل لوله‌ای بزرگ‌تر قرار می‌گیرد. یک سیال از لوله داخلی و سیال دیگر از فضای بین دو لوله عبور می‌کند. جریان سیالات می‌تواند هم‌جهت یا خلاف جهت یکدیگر باشد. این مدل ساختار ساده‌ای دارد و برای ظرفیت‌های پایین، فشارهای بالا و پروژه‌هایی که کنترل جریان اهمیت دارد، مناسب است. البته به دلیل سطح انتقال حرارت محدود، معمولاً برای ظرفیت‌های بسیار بالا انتخاب اقتصادی محسوب نمی‌شود.

مزایا:

• طراحی ساده و قابل‌اعتماد
• تحمل فشار بالا
• تمیزکاری و نگهداری آسان
• هزینه ساخت مناسب برای ظرفیت‌های پایین

۴. مبدل‌های حرارتی هواخنک (فن‌دار)

مبدل هوا خنک یا ایرکولر از لوله‌های فین‌دار و تعدادی فن تشکیل می‌شود. سیال گرم از داخل لوله‌ها عبور می‌کند و جریان هوای ایجادشده توسط فن‌ها، حرارت آن را به محیط انتقال می‌دهد. این مبدل به آب خنک‌کن نیاز ندارد و برای پالایشگاه‌ها، پتروشیمی‌ها و واحدهای صنعتی واقع در مناطق کم‌آب مناسب است. ایرکولرها با آرایش‌های افقی، عمودی و V شکل طراحی می‌شوند و معمولاً در فضای باز نصب می‌گردند.

مزایا:

• حذف یا کاهش مصرف آب
• مناسب برای مناطق خشک و کم‌آب
• کاهش تجهیزات مربوط به گردش و تصفیه آب

محدودیت‌ها:

• وابستگی عملکرد به دمای هوای محیط
• مصرف برق و نیاز به نگهداری فن‌ها
• نیاز به فضای نصب نسبتاً زیاد

کاربردهای مبدل حرارتی صنعتی پیشرفته:

مبدل‌های حرارتی پیشرفته در بسیاری از صنایع برای کنترل دما، افزایش راندمان فرایند و کاهش مصرف انرژی استفاده می‌شوند. مهم‌ترین کاربردهای این تجهیزات عبارت‌اند از:

صنایع نفت و گاز

در پالایشگاه‌ها و مجتمع‌های پتروشیمی، مبدل‌های حرارتی برای گرم‌کردن، خنک‌سازی و بازیابی حرارت سیالات فرایندی به کار می‌روند. این تجهیزات نقش مهمی در حفظ ایمنی و بهبود راندمان خطوط تولید دارند.

صنایع نیروگاهی

در نیروگاه‌ها از مبدل‌های حرارتی برای تولید و چگالش بخار، خنک‌کاری تجهیزات و انتقال حرارت در بخش‌های مختلف سیستم استفاده می‌شود.

صنایع غذایی و دارویی

مبدل‌های حرارتی در فرایندهایی مانند پاستوریزاسیون، استریلیزاسیون، گرم‌کردن و خنک‌سازی محصولات کاربرد دارند.

مزایای مبدل‌های حرارتی صنعتی:

مبدل‌های حرارتی صنعتی با بهینه‌سازی انتقال حرارت، نقش مهمی در افزایش راندمان و کاهش هزینه‌های فرایند دارند. مهم‌ترین مزایای آن‌ها عبارت‌اند از:

1. بازده حرارتی بالا: طراحی بهینه این تجهیزات باعث انتقال مؤثر حرارت و کاهش اتلاف انرژی می‌شود.
2. دوام و طول عمر مناسب: استفاده از متریال مقاوم در برابر فشار، دما و خوردگی، عمر مفید مبدل را افزایش می‌دهد.
3. انعطاف‌پذیری در کاربرد: مبدل‌های حرارتی در مدل‌ها و ظرفیت‌های مختلف تولید می‌شوند و در بسیاری از فرایندهای صنعتی قابل استفاده‌اند.
4. کاهش هزینه‌های عملیاتی: بازیابی حرارت و کاهش مصرف انرژی، هزینه‌های بهره‌برداری سیستم را در بلندمدت کمتر می‌کند.

نکات مهم در انتخاب مبدل حرارتی مناسب:

برای انتخاب مبدل حرارتی باید شرایط فرایند و محل نصب به‌دقت بررسی شود. مهم‌ترین عوامل عبارت‌اند از:

1. ظرفیت حرارتی: توان مبدل باید با دبی، دمای ورودی و خروجی و نیاز حرارتی فرایند هماهنگ باشد.
2. جنس تجهیزات: متریال صفحات، لوله‌ها و سایر اجزا باید در برابر خوردگی، فشار و دمای کاری مقاوم باشد.
3. فضای نصب: ابعاد و ساختار مبدل باید با فضای موجود و شرایط تعمیر و نگهداری سازگار باشد.
4. نوع سیالات: ویژگی‌هایی مانند خورندگی، ویسکوزیته، میزان رسوب‌گذاری و وجود ذرات جامد باید بررسی شوند.

تکنولوژی‌های نوین در مبدل‌های حرارتی:

فناوری‌هایی مانند پوشش‌های نانوساختار، مواد کامپوزیتی و طراحی‌های مدولار، امکان تولید مبدل‌هایی با راندمان بیشتر، وزن کمتر و ابعاد فشرده‌تر را فراهم کرده‌اند. این پیشرفت‌ها با بهبود انتقال حرارت و کاهش مصرف انرژی، به کنترل هزینه‌های عملیاتی صنایع کمک می‌کنند.

پرسش و پاسخ‌های متداول:

نتیجه‌ گیری و جمع‌ بندی:

مبدل‌های حرارتی صنعتی پیشرفته با طراحی‌های نوین، راندمان حرارتی بالا و بهره‌گیری از فناوری‌های روز، به یکی از مهم‌ترین تجهیزات در صنایع مختلف تبدیل شده‌اند. این دستگاه‌ها با افزایش راندمان انتقال حرارت، کاهش مصرف انرژی، کاهش هزینه‌های عملیاتی و افزایش طول عمر تجهیزات، نقش مهمی در بهینه‌سازی فرآیندهای صنعتی ایفا می‌کنند.

انتخاب صحیح مبدل حرارتی بر اساس عواملی مانند نوع سیال، دمای کاری، فشار سیستم، ظرفیت موردنیاز و شرایط محیطی، تأثیر مستقیمی بر عملکرد و بازدهی مجموعه خواهد داشت. همچنین استفاده از فناوری‌های جدید و انجام سرویس و نگهداری منظم، باعث حفظ راندمان، کاهش توقفات تولید و افزایش عمر مفید دستگاه می‌شود.

با در نظر گرفتن این نکات و انتخاب مبدل حرارتی متناسب با نیاز هر صنعت، می‌توان علاوه بر افزایش بهره‌وری، هزینه‌های انرژی و تعمیرات را نیز به میزان قابل‌توجهی کاهش داد.
