مبدل حرارتی صفحهای چیست؟ ساختار، مزایا و نحوه کار
مبدل حرارتی صفحهای (PHE) یکی از پرکاربردترین تجهیزات انتقال حرارت در صنعت است. بهجای لوله، مجموعهای صفحهٔ فلزی نازک و موجدار دارد و دو سیال بدون اختلاط، در کانالهای مجاور از کنار هم عبور میکنند. از صنایع شیمیایی، غذایی و دارویی تا HVAC، چیلر و نیروگاه، مبدل صفحهای انتخاب اول بسیاری از طراحان است.
📄 مطالعهٔ بیشتر: مبدل صفحهای چیست؟ ←- نوع مبدل
- Plate Heat Exchanger (PHE)
- ساختار
- صفحات موجدار با گسکت، لحیم یا جوش
- فضای نصب
- کمحجم و فشرده
- کاربردها
- HVAC، غذایی، دارویی، شیمیایی، چیلر
- مزیت اصلی
- راندمان بالا و اختلاف دمای نزدیک
- قیمت
- وابسته به ظرفیت، جنس، فشار و برند

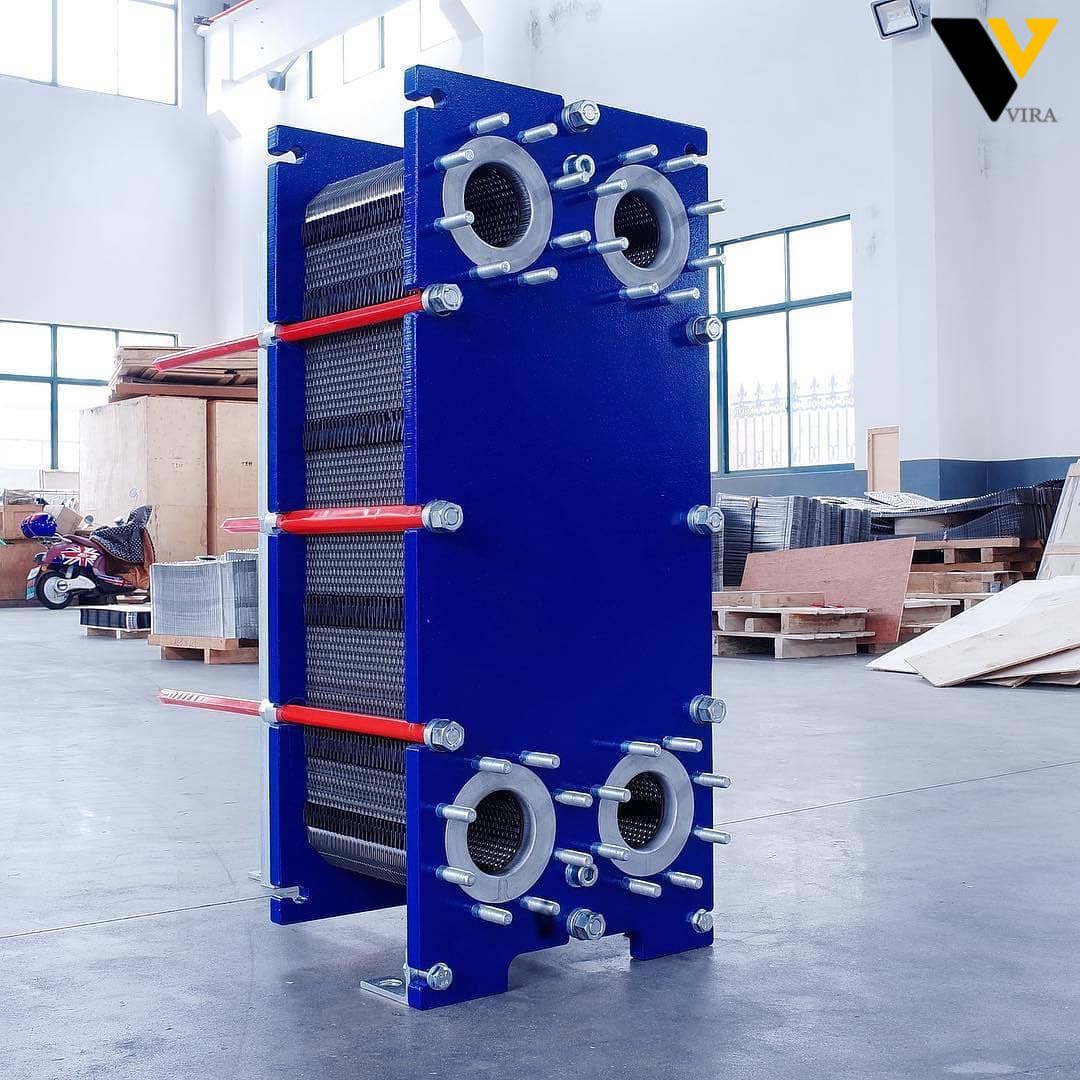

ساختار مبدل صفحهای

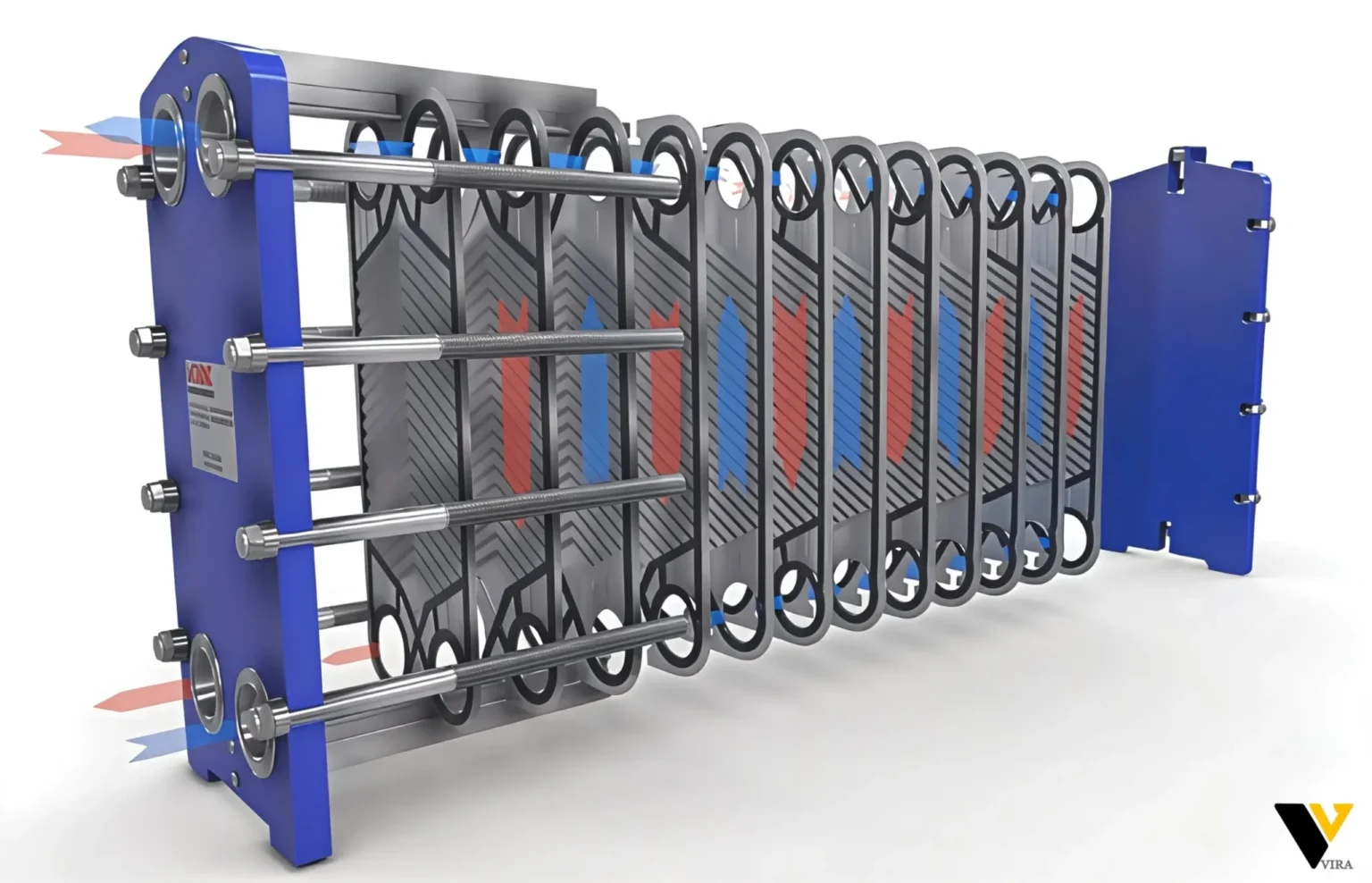

در نوع گسکتدار، بین هر دو صفحه یک گسکت آببندی قرار میگیرد و صفحات یکدرمیان برعکس نصب میشوند. با این الگو، سیالها بهصورت متناوب در کانالهای مجاور جریان پیدا میکنند و سطح تماس و آشفتگی جریان بالا میرود.
مزایای مبدل حرارتی صفحهای
- کارایی بالا: سطح تماس زیاد و آشفتگی جریان، ضریب انتقال حرارت را افزایش میدهد.
- فضای اشغالی کم: طراحی فشرده نسبت به پوسته و لوله.
- تمیزکاری آسان: در نوع گسکتدار، صفحات جدا و تمیز میشوند.
- انعطاف در ظرفیت: با تغییر تعداد صفحات (نوع گسکتدار).
- اختلاف دمای نزدیک: امکان رسیدن به اختلاف دمای کم بین دو سیال.
کاربردهای مبدل صفحهای
صنایع غذایی و نوشیدنی
پاستوریزاسیون، گرمایش و خنککاری محصولات.
شیمیایی و پتروشیمی
گرمایش و سرمایش سیالات فرایندی.
تهویه مطبوع و چیلر
جداسازی مدارها، موتورخانه و سیستمهای مرکزی.
نفت، گاز و نیروگاه
خنککاری روغن و آب مدار بسته.
مبدل صفحهای چگونه کار میکند؟
سیال گرم از ورودی خود وارد میشود و گسکتها آن را فقط به یکدرمیان کانالها هدایت میکنند؛ سیال سرد همزمان در کانالهای بین آنها جریان مییابد. گرما از دیوارهٔ نازک صفحه منتقل میشود. معمولاً جریانها مخالفجهت (Counter-current) طراحی میشوند تا اختلاف دمای مؤثر بیشینه شود.
📄 مطالعهٔ بیشتر: مزایا و معایب مبدلهای صفحهای ←

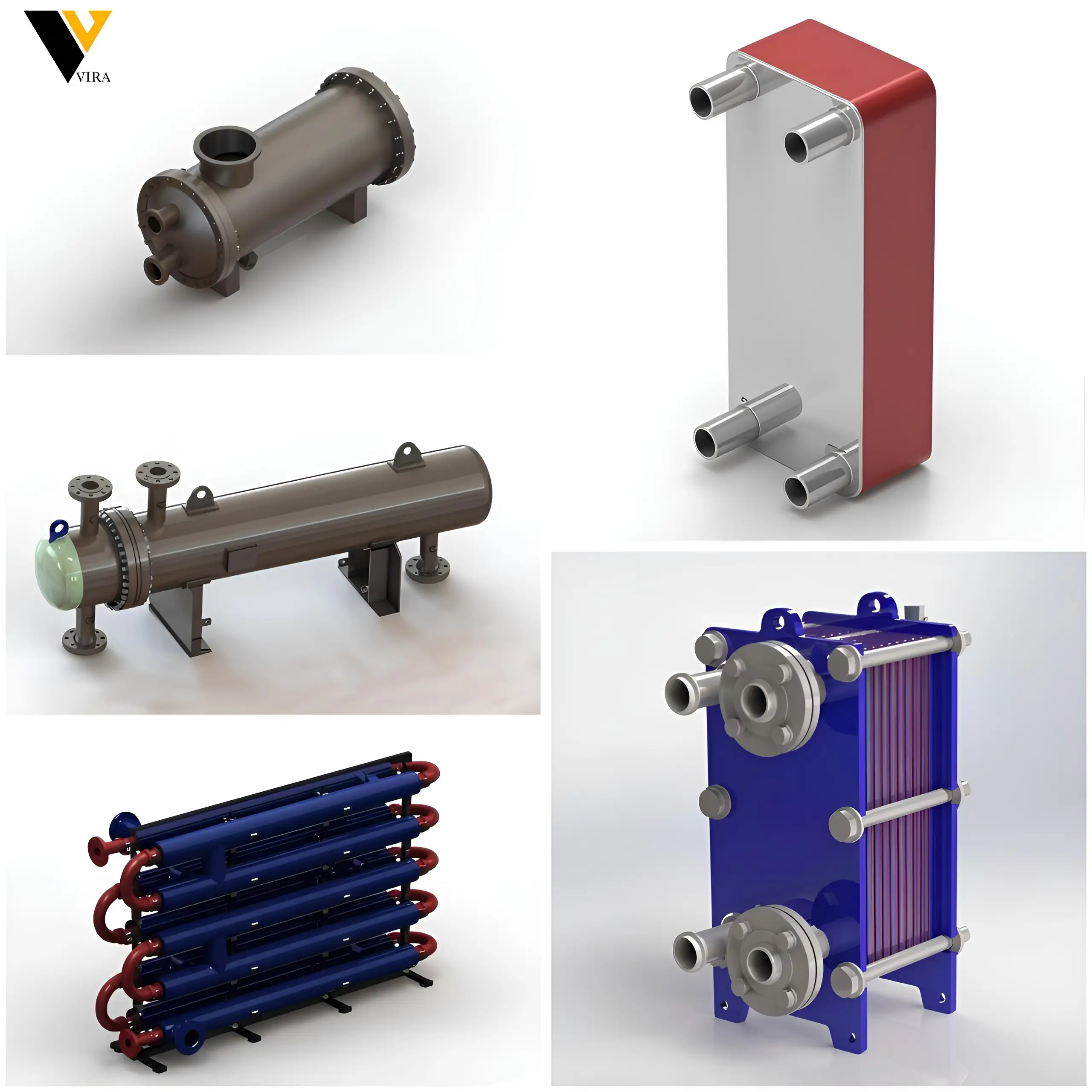

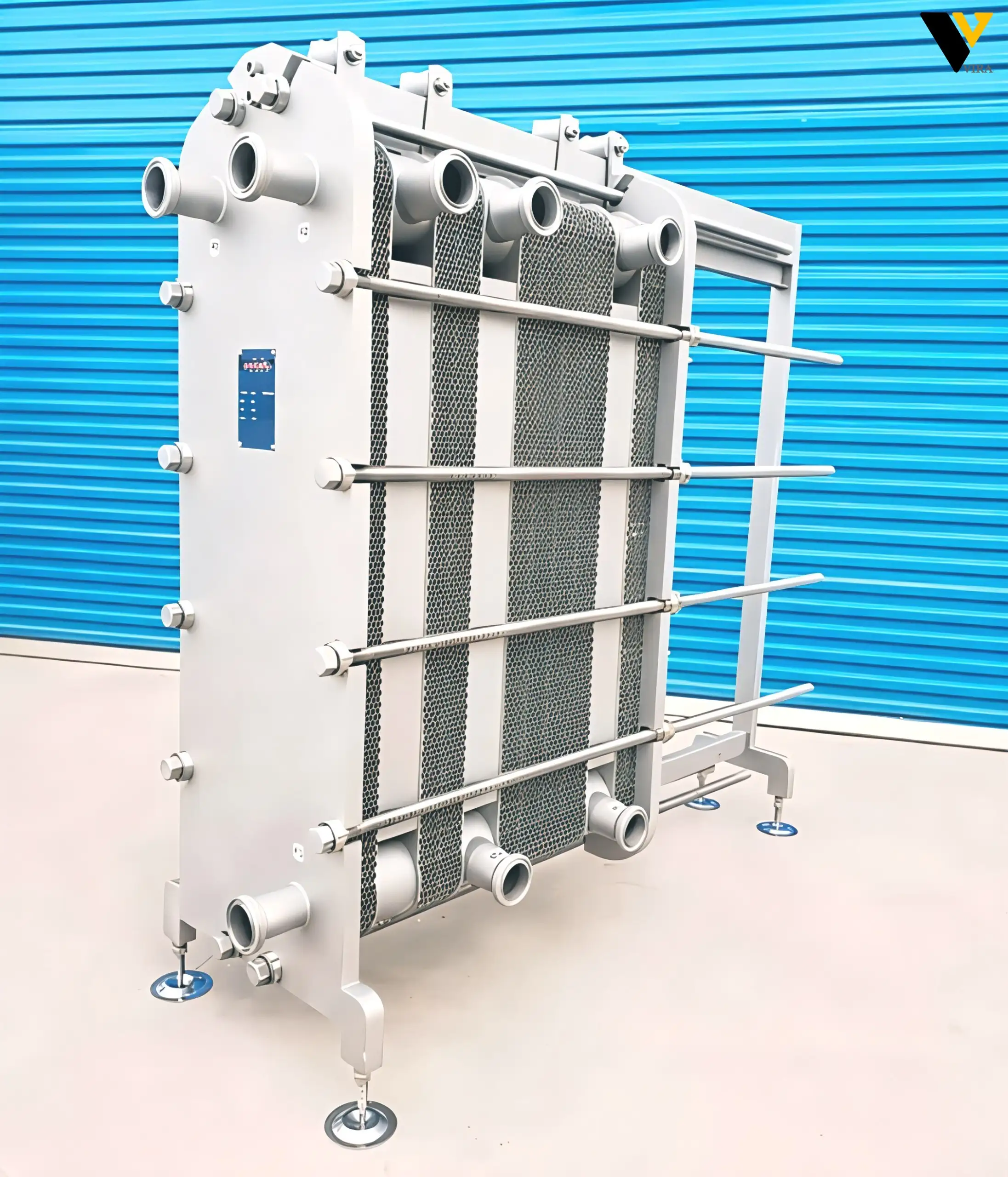

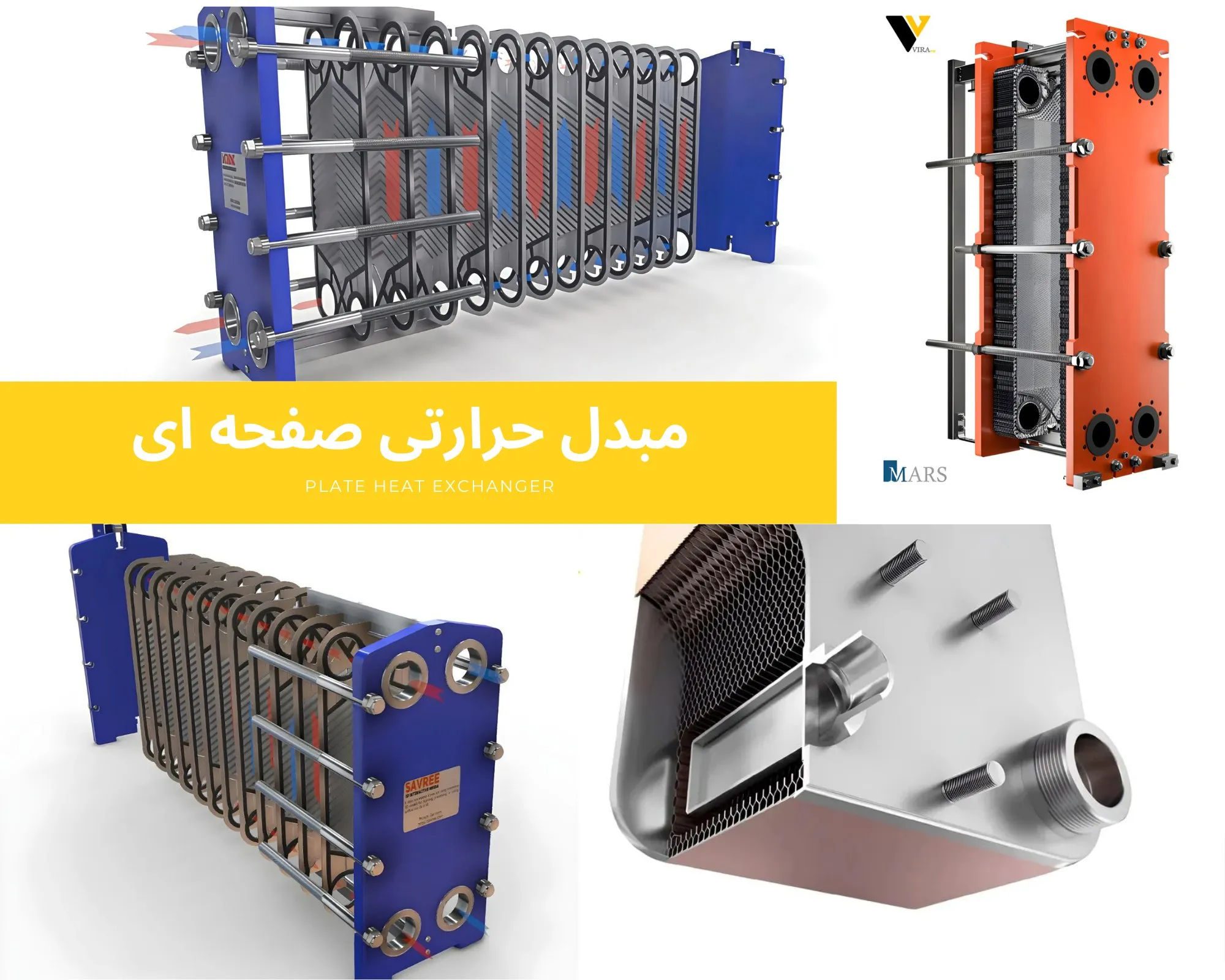

انواع مبدل حرارتی صفحهای و اجزای آن
همهٔ مبدلهای صفحهای اصل مشترکی دارند: صفحات موجدار برای افزایش سطح تماس. تفاوت اصلی در روش اتصال صفحات است که محدودهٔ فشار، دما، مقاومت شیمیایی و امکان سرویس را تعیین میکند.
📄 مطالعهٔ بیشتر: انواع مبدلهای حرارتی صفحهای ←صفحات با گسکت لاستیکی آببندی و در قاب فشرده میشوند؛ پرکاربردترین نوع در ساختمان و صنایع عمومی.
- اتصال
- گسکت + قاب و پیچ
- سرویس
- بازشدنی؛ افزایش ظرفیت ممکن
- مناسب
- HVAC، غذایی، نیروگاه، شیمیایی عمومی
صفحات استیل در کوره لحیم میشوند؛ بلوکی فشرده و بدون نشتی گسکتی برای مدارهای مبرد.
- اتصال
- لحیم در کوره، بدون گسکت
- سرویس
- غیرقابلباز؛ شستوشوی شیمیایی
- مناسب
- چیلر، پمپ حرارتی، پکیج، سیال تمیز
جوش کامل صفحات؛ مقاوم در برابر سیالات خورنده و شرایط دما و فشار بالا، با عمر طولانی.
- اتصال
- جوش کامل صفحات
- سرویس
- غیرقابلباز؛ شستوشوی شیمیایی
- مناسب
- سیال خورنده، فشار و دمای بالا
صفحات جفتجفت جوش میشوند و جفتها با گسکت متصلاند؛ سیال تهاجمی در کانال جوشی جریان مییابد.
- اتصال
- جفتهای جوشی + گسکت
- سرویس
- بازشدنی با محدودیت
- مناسب
- نفت و گاز، سیال تهاجمی در یک سمت

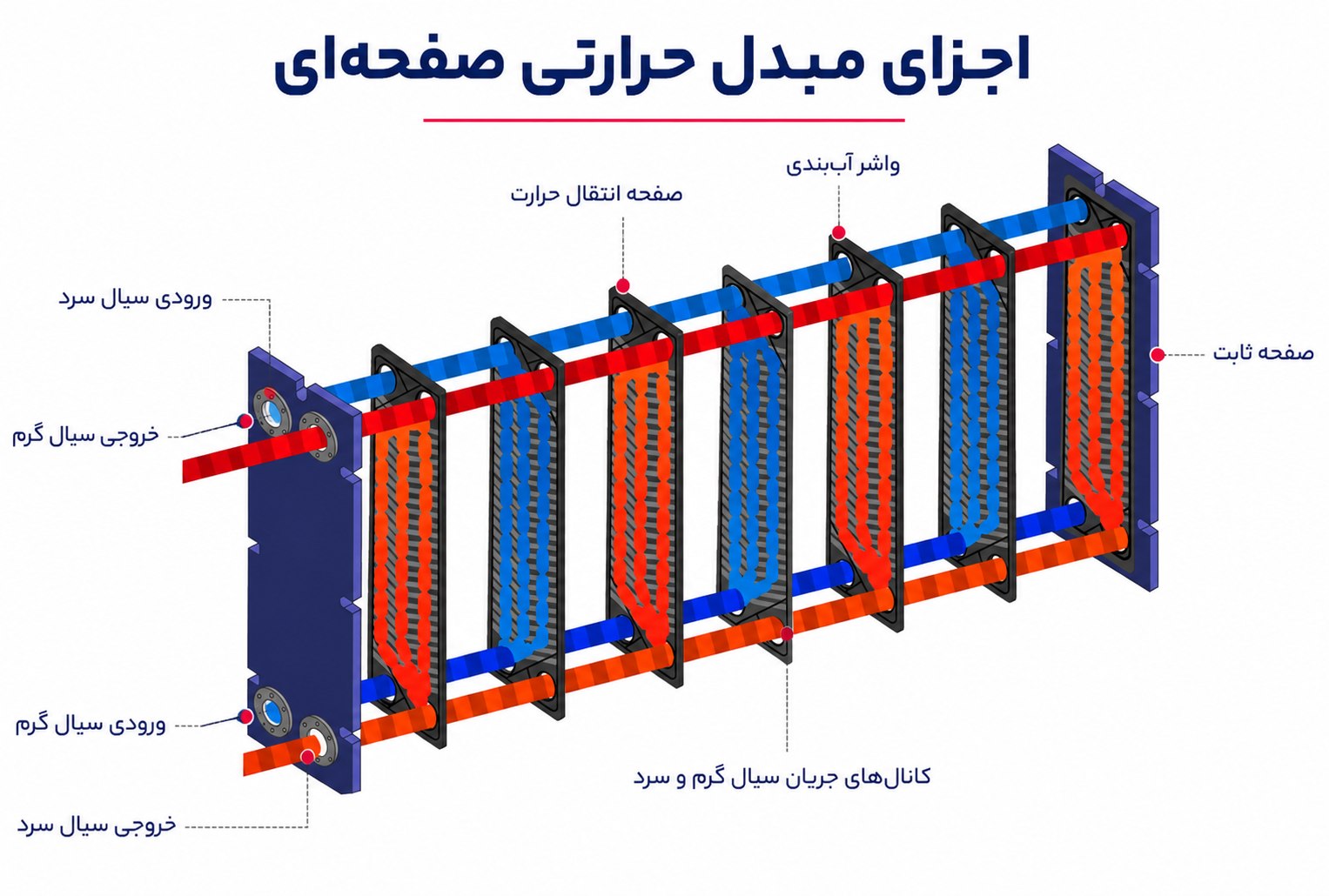

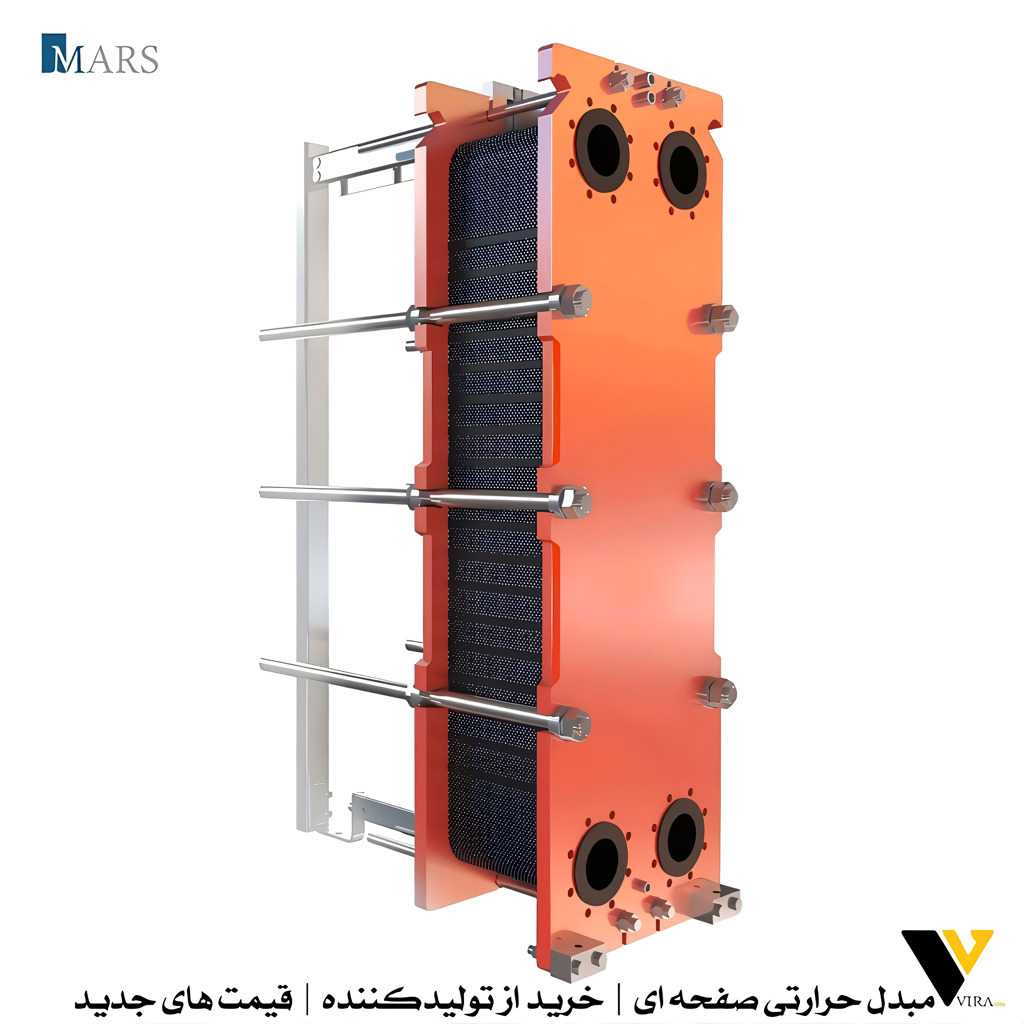

اجزای مبدل صفحهای
📄 مطالعهٔ بیشتر: بررسی جامع اجزای مبدل صفحهای ←صفحات (Plates)
مقاومت به خوردگی و انتقال حرارت بالا.
گسکتها (Gaskets)
آببندی و مقاومت شیمیایی و دمایی.
قاب (Frame)
نگهداری صفحات؛ بخش ثابت و متحرک.
پیچ و مهره
فشردهسازی صفحات و تضمین آببندی.
نازلها
مقاومت به فشار و خوردگی.


جنس صفحات و گسکت را بر اساس دما، فشار و خورندگی سیال انتخاب کنید. تیم فنی تیوان مبدل ویرا با دریافت دیتاشیت پروژه، ترکیب مناسب را پیشنهاد میدهد.
ابزار طراحی و انتخاب مبدل صفحهای: محاسبه سطح، تعداد پلیت، مدل و نقشه
ابتدا کاربرد را انتخاب کنید، سپس بار حرارتی، LMTD، سطح و تعداد پلیت را حساب کنید و مدل و نقشهٔ مناسب را ببینید. برای بزرگنمایی روی تصاویر کلیک کنید.
فرضها: سمت سرد آب، Cp و دبی ثابت، جریان مخالفجهت. U را طبق سیالها، رسوبگرفتگی و هندسهٔ صفحات تعیین کنید (آببهآب گسکتدار معمولاً چند هزار W/m²·K). افت فشار، آرایش چندپاس و محدودیتهای سازنده در محاسبه نیستند؛ نتیجه تخمین اولیه است.
مشخصات دقیق (فشار، دما، دبی و تعداد صفحات) باید از دیتاشیت سازنده و برگهٔ محاسبهٔ پروژه تأیید شود. شمای ساختار فقط برای فهم نوع مبدل است و مقیاس ندارد.
نمونه مبدلهای طراحیشده با نقشه و قیمت
همهٔ نمونهها: گارانتی یکساله، ضمانت کیفیت و پشتیبانی ۲۴ ساعته.
قیمت مبدل حرارتی صفحهای در ایران (۱۴۰۵) و عوامل تعیینکننده
قیمت مبدل صفحهای عدد ثابتی نیست و برای هر پروژه با توجه به بار حرارتی، دمای کاری، فشار طراحی، جنس صفحه و گسکت، تعداد پلیت و برند تعیین میشود. بازههای زیر تقریبی بازار ایران در ۱۴۰۵ و برای برآورد اولیهٔ بودجهاند.
بازه قیمت بر اساس نوع و ظرفیت (تومان)
- لحیمکاریشده (Brazed)تا حدود ۵۰ کیلووات۳ تا ۲۵ میلیون
- لحیمکاریشده (Brazed)۵۰ تا ۵۰۰ کیلووات۲۵ تا ۱۵۰ میلیون
- گسکتدار (Gasketed)۱۰۰ تا ۵۰۰ هزار kcal/h۴۰ تا ۲۰۰ میلیون
- گسکتدار (Gasketed)۵۰۰ هزار تا ۲ میلیون kcal/h۲۰۰ تا ۸۰۰ میلیون
- گسکتدار صنعتی بزرگبالای ۲ میلیون kcal/h۸۰۰ میلیون تا چند میلیارد
- نیمهجوشی (Semi-Welded)صنعتی۴۰۰ میلیون تا ۴ میلیارد
- جوشی (Welded)صنعتی، فشار و دمای بالا۳۰۰ میلیون تا ۵ میلیارد+
بدون ارزش افزوده؛ بسته به نرخ ارز و مواد اولیه تغییر میکند.
جایگاه قیمتی برندها
ساخت داخل و معادلسازی
تحویل کوتاه و تأمین آسان پلیت و گسکت.
Funke، Kelvion، GEA، Tranter
کیفیت ساخت اروپایی برای پروژههای صنعتی.
Alfa Laval، Danfoss، SWEP
سابقه جهانی؛ مناسب پروژههایی که برند در مشخصات قید شده است.
قیمت پلیت و گسکت یدکی
قیمت هر پلیت استیل ۳۱۶ با ضخامت ۰٫۵ میلیمتر، بسته به سایز و برند، حدود ۱ تا ۱۲ میلیون تومان و ست گسکت حدود ۵ تا ۷۰ میلیون تومان است. پلیت تیتانیوم چند برابر استیل قیمت دارد.
چه عواملی قیمت را تغییر میدهند؟
- بار حرارتی و تعداد پلیت: ظرفیت بیشتر یعنی سطح و قیمت بالاتر.
- جنس صفحات: SS304 ارزانتر از SS316؛ تیتانیوم و نیکل برای آب دریا و سیال خورنده.
- جنس گسکت: EPDM اقتصادی؛ NBR و Viton برای روغن و مواد شیمیایی.
- فشار و دمای طراحی: فشار بالاتر یعنی قاب و پیچ سنگینتر.
- برند و منشأ ساخت: برند اروپایی با ساخت داخل چند برابر اختلاف دارد.
- نرخ ارز و مواد اولیه: اعتبار پیشنهاد قیمت کوتاه است.
برای استعلام دقیق چه بفرستیم؟
- نوع سیالها در دو سمت و درصد گلایکول یا مواد شیمیایی.
- دمای ورودی و خروجی دو سمت و دبی یا بار حرارتی.
- فشار کاری و طراحی و افت فشار مجاز.
- کاربرد، محدودیت فضا و برند یا مدل فعلی (در صورت تعویض).
ارقام این بخش برآورد اولیهاند و پیشنهاد قیمت رسمی نیستند؛ قیمت نهایی پس از بررسی مشخصات فنی، نرخ روز و موجودی انبار اعلام میشود.

برندهای معتبر مبدل صفحهای: Alfa Laval، Kelvion، Funke
مهمترین عوامل کیفیت و قیمت، مواد اولیه، فناوری ساخت پلیت و پشتیبانی تولیدکننده است. برندهای زیر را تیوان مبدل ویرا تأمین میکند؛ عکس و مشخصات هر مدل را در ابزار بالا ببینید یا فهرست کامل مبدلها را مرور کنید.
سایر تولیدکنندگان برتر جهان
Tranter: پیشرو در فناوری مبدلهای صفحهای.
SWEP: شناختهشده در مبدلهای لحیمکاریشده.
Danfoss (SONDEX): محصولات متنوع تحت نام SONDEX.
GEA: عرضهٔ گسترده در صنایع غذایی و فرایندی.مطالعه بیشتر: بهترین مبدلهای صفحهای سال ۱۴۰۵. پیش از سفارش، تطابق گسکت و صفحات با استاندارد پروژه، زمان تحویل و امکان تأمین یدکی در ایران را بپرسید.

پلیت و گسکت مبدل حرارتی صفحهای (بهروزرسانی ۱۴۰۵)
قیمت پلیت به جنس صفحه (استیل ۳۱۶ یا تیتانیوم)، ضخامت، سایز و برند وابسته است. خرید مستقیم از تأمینکننده هزینهٔ واسطه را کم میکند. جدیدترین پلیتهای ویرا:

سوالات متداول مبدل حرارتی صفحهای
مبدل حرارتی صفحهای چیست؟
مبدل حرارتی صفحهای دستگاهی است که با مجموعهای صفحه فلزی موجدار، گرما را بین دو سیال و بدون اختلاط آنها منتقل میکند. کارایی بالا و حجم کم، از مزیتهای اصلی آن است.
مبدل صفحهای چگونه کار میکند؟
دو سیال در کانالهای متناوب و مجاور هم جریان پیدا میکنند و گرما از طریق دیوارهٔ نازک صفحات از سیال گرم به سیال سرد منتقل میشود.
قیمت مبدل صفحهای در ایران در سال ۱۴۰۵ چقدر است؟
بسته به نوع و ظرفیت، از چند میلیون تومان برای مبدلهای کوچک لحیمکاریشده تا چند میلیارد تومان برای مبدلهای صنعتی بزرگ جوشی یا گسکتدار متغیر است. فهرست بازه قیمت را در همین صفحه ببینید و برای قیمت دقیق استعلام بگیرید.
کدام نوع مبدل صفحهای را انتخاب کنم؟
برای تأسیسات و صنایع عمومی نوع گسکتدار، برای چیلر و مبرد و سیال تمیز نوع لحیمکاریشده، و برای سیالات خورنده و فشار و دمای بالا نوع جوشی یا نیمهجوشی مناسب است. ابزار طراحی و انتخاب همین صفحه به شما کمک میکند.
مبدل صفحهای باکیفیت را در ایران چگونه تهیه کنیم؟
جنس صفحات (استنلساستیل یا تیتانیوم)، حداکثر فشار و دمای کاری، نوع گسکت (EPDM/NBR/Viton) و سابقهٔ تأمین قطعات یدکی را بررسی کنید. مشخصات محصولات باکیفیت را در سایت ویرا ببینید.
تعداد پلیت و سطح مبدل را چگونه محاسبه کنیم؟
ابتدا بار حرارتی با رابطه Q = ṁ·Cp·ΔT و سپس LMTD محاسبه میشود. سطح از رابطه A = Q/(U·LMTD) بهدست میآید و تقسیم آن بر سطح هر پلیت، تعداد پلیت را تخمین میزند. از ابزار همین صفحه استفاده کنید.
مبدل صفحهای را چگونه نصب کنیم؟
برای نصب ابتدا محل مناسب با فضای کافی برای سرویس را انتخاب کنید، مبدل را تراز کنید و اتصالات لولهها را مطابق نقشه و جهت جریان محکم و ایمن وصل کنید.
جمعبندی و درباره تیوان مبدل ویرا
مبدل حرارتی صفحهای بهدلیل کارایی بالا، ابعاد کوچک و سهولت نگهداری، یکی از بهترین راهکارهای انتقال حرارت در صنایع و ساختمان است. انتخاب درست نوع، جنس و برند مهمتر از پایینترین قیمت است و خرید مستقیم از تولیدکننده، اصالت کالا، قیمت بهروز و خدمات پس از فروش را تضمین میکند. برای انتخاب مدل مناسب با کارشناسان فروش تماس بگیرید.
صنایع تیوان مبدل ویرا
