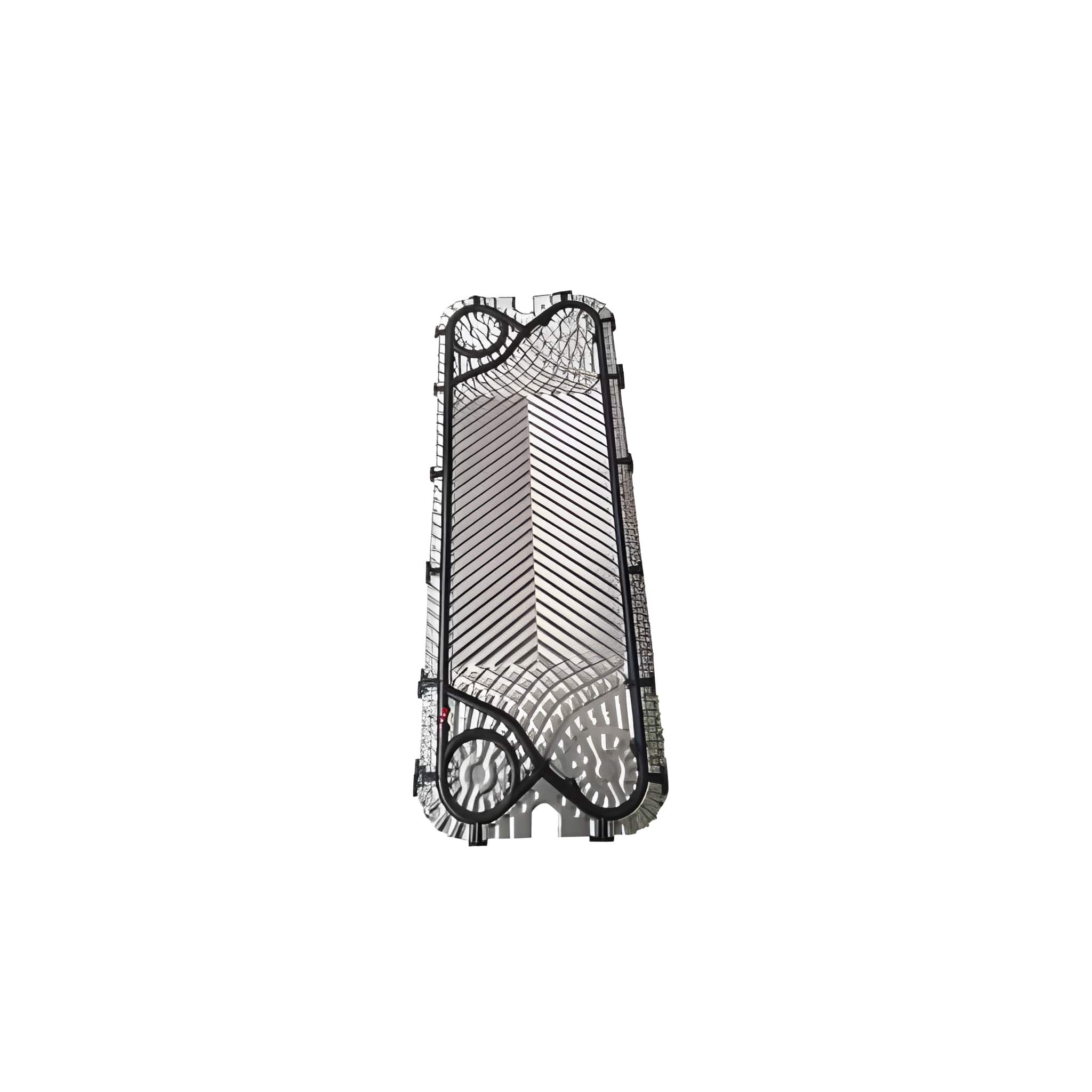

پلیت مبدل حرارتی صفحه ای SR3 SS316/0.5mm V
مشخصات محصول:
| - | مشخصه | مقدار |
|---|---|---|
| نوع محصول | پلیت مبدل حرارتی صفحهای | |
| مدل پلیت | SR3 | |
| جنس متریال | Stainless Steel 316 (SS316) | |
| استاندارد متریال | AISI 316 / EN 1.4401 | |
| ضخامت پلیت | 0.5 میلیمتر | |
| الگوی موج پلیت | V-Type (Chevron) | |
| زاویه شیار | 60 درجه (تقریبی – High Turbulence) | |
| نوع کاربرد | انتقال حرارت سیالات صنعتی | |
| مقاومت در برابر خوردگی | بسیار بالا | |
| حداکثر فشار کاری | تا 25 bar (بسته به طراحی فریم) | |
| حداکثر دمای کاری | تا 180°C | |
| نوع سیالات قابل استفاده | آب، روغن، محلولهای شیمیایی ملایم | |
| کاربردهای رایج | صنایع فولاد، شیمیایی، نفت و گاز، HVAC | |
| قابلیت تعویض با برند Hofmann | دارد | |
| کشور سازنده | ایران (تیوان مبدل ویرا) | |
| وضعیت تولید | تولید داخل – سفارشیسازیپذیر |
توضیحات محصول:
معرفی پلیت مبدل حرارتی صفحه ای SR3:
پلیت مبدل حرارتی SR3 از جنس استنلس استیل 316 با ضخامت 0.5 میلیمتر و الگوی V تولید شرکت تیوان مبدل ویرا بوده و برای استفاده در مبدل های حرارتی صفحه ای صنعتی طراحی شده است.
این محصول با بهرهگیری از طراحی مهندسیشده و کنترل دقیق کیفیت ساخت، راندمان بالای انتقال حرارت و عملکرد پایدار در شرایط کاری سخت را فراهم میکند و بهعنوان جایگزین مستقیم نمونههای خارجی از جمله برند Hofmann قابل استفاده است.
مشخصات فنی پلیت صفحه ای SR3:
پلیت SR3 معمولاً در مبدل حرارتی صفحه ای واشردار یا جوشی استفاده میشود و مشخصات آن به شرح زیر است:
جنس پلیت: استیل ضدزنگ 316 (SS316)
- حاوی 2-3% مولیبدن برای مقاومت عالی در برابر خوردگی، بهویژه در محیطهای کلریدی (مانند آب دریا). 🧪
- استاندارد: AMS 5648 (SS316) و AMS 5653 (SS316L برای کربن کمتر).
ضخامت پلیت: 0.5 میلیمتر
- ضخامت نازک، انتقال حرارت را بهبود میبخشد، اما نیازمند طراحی دقیق برای تحمل فشار است.
طراحی پلیت: الگوی موجدار (Herringbone یا Chevron)
- جریان پرتلاطم ایجاد میکند که ضریب انتقال حرارت را افزایش میدهد. 🌊
نوع مبدل: واشردار (Gasketed) یا جوشی (Brazed)
حداکثر فشار و دما
-
- فشار کاری: تا 16-20 بار (بسته به طراحی).
- دمای کاری: تا 180-200 درجه سانتیگراد (بسته به واشر یا جوش).
کاربردها
- صنایع غذایی 🍶 (پاستوریزاسیون شیر و آبمیوه)
- صنایع دریایی 🚢 (خنکسازی با آب شور)
- سیستمهای تهویه مطبوع (HVAC) 🏠
- نفت، گاز و پتروشیمی 🛢️
مزایای کلیدی پلیت مبدل حرارتی SR3 SS316:
1. پراندمان بالای انتقال حرارت
طراحی الگوی V (Chevron) باعث افزایش آشفتگی جریان و بهبود ضریب انتقال حرارت بدون افزایش غیرمنطقی افت فشار میشود.
2. مقاومت ممتاز در برابر خوردگی
استفاده از استنلس استیل 316 حاوی مولیبدن، عملکرد مطمئن در محیطهای خورنده، حاوی کلرید و سیالات صنعتی را تضمین میکند.
3. تعادل ایدهآل بین استحکام و انعطافپذیری
ضخامت 0.5 میلیمتری ضمن حفظ استحکام مکانیکی، امکان آببندی مناسب گسکت و عمر طولانی پلیت را فراهم میکند.
4. قابلیت جایگزینی کامل با نمونههای خارجی
دقت ابعادی و فرمینگ یکنواخت، استفاده از این پلیت را بهعنوان جایگزین مستقیم برندهایی مانند Hofmann بدون نیاز به تغییر در فریم امکانپذیر میسازد.
5. عملکرد پایدار در شرایط کاری سخت
مناسب برای فشار و دمای عملیاتی بالا در کاربریهای صنعتی مداوم.
6. کیفیت ساخت کنترلشده و تکرارپذیر
تولید تحت فرآیند کنترل کیفیت داخلی با یکنواختی ضخامت و موجدار بودن پلیت.
7. کاهش هزینههای نگهداری و تأمین قطعه
تولید داخل باعث کاهش زمان تأمین، هزینه ارزی و ریسک توقف خط تولید میشود.
8. سفارشیسازی بر اساس نیاز پروژه
امکان تطبیق مشخصات فنی برای پروژههای خاص بنا به درخواست مشتری.
سوالات متداول:
بله. این پلیت از نظر ابعاد، فرم موج، ضخامت و عملکرد حرارتی بهگونهای طراحی شده که قابلیت جایگزینی مستقیم با برندهایی مانند Hofmann را بدون نیاز به تغییر در فریم یا سیستم پایپینگ دارد.
استنلس استیل 316 به دلیل وجود مولیبدن، مقاومت بالاتری در برابر خوردگی حفرهای، محیطهای کلریدی و سیالات شیمیایی دارد و برای کاربریهای صنعتی سنگین انتخاب مطمئنتری است.
این ضخامت تعادل مناسبی بین راندمان انتقال حرارت، استحکام مکانیکی و عمر کاری ایجاد میکند و در اغلب مبدلهای حرارتی صنعتی استاندارد مورد استفاده قرار میگیرد.
الگوی V (Chevron) باعث افزایش آشفتگی جریان سیال شده و در نتیجه راندمان انتقال حرارت را افزایش میدهد، در حالی که افت فشار در محدوده قابل کنترل باقی میماند.
بله. بنا به درخواست مشتری، گزارش آنالیز متریال (PMI)، کنترل ضخامت و مشخصات فنی محصول قابل ارائه است.
