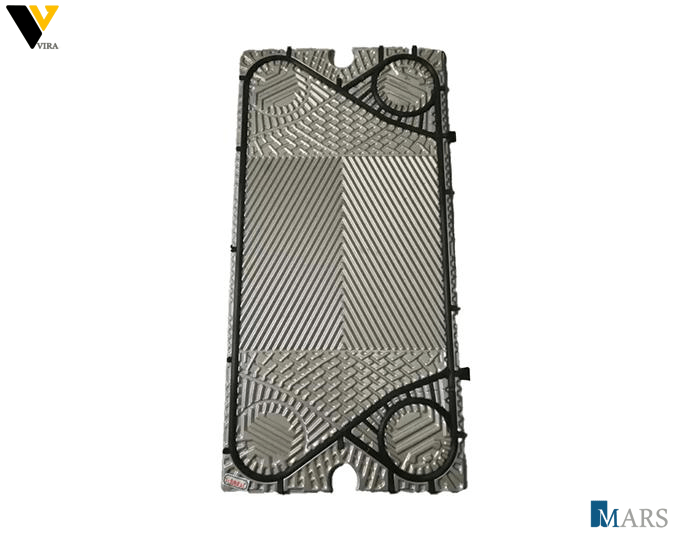

پلیت مبدل حرارتی SIGMA25 SS316/0.5mm H
مشخصات محصول:
| - | مشخصات | اطلاعات |
|---|---|---|
| وزن | -- kg | |
| قطر سوراخ | φ110 | |
| ابعاد (میلی متر) | 894*440(710*272) | |
| الگو | H | |
| مواد پلیت | SS316 | |
| ضخامت صفحه | 0.5 | |
| تابع طراحی | Channel Plate |
توضیحات محصول:
خرید و قیمت پلیت مبدل حرارتی SIGMA25:
پلیت مبدل حرارتی SIGMA از جنس استنلس استیل SS316 با ضخامت 0.5 میلی‌متر، یکی از اجزای کلیدی برای مبدل‌های حرارتی صفحه‌ای (Plate Heat Exchanger) است که برای انتقال حرارت کارآمد بین دو سیال طراحی شده است.
مشخصات فنی پلیت صفحه ای SIGMA25:
پلیت SIGMA25 معمولاً در مبدل‌های حرارتی واشردار یا جوشی استفاده می‌شود و مشخصات آن به شرح زیر است:
جنس پلیت: استیل ضدزنگ 316 (SS316)
- حاوی 2-3% مولیبدن برای مقاومت عالی در برابر خوردگی، به‌ویژه در محیط‌های کلریدی (مانند آب دریا). 🧪
- استاندارد: AMS 5648 (SS316) و AMS 5653 (SS316L برای کربن کمتر).
ضخامت پلیت: 0.5 میلی‌متر
- ضخامت نازک، انتقال حرارت را بهبود می‌بخشد، اما نیازمند طراحی دقیق برای تحمل فشار است.
طراحی پلیت: الگوی موج‌دار (Herringbone یا Chevron)
- جریان پرتلاطم ایجاد می‌کند که ضریب انتقال حرارت را افزایش می‌دهد. 🌊
نوع مبدل: واشردار (Gasketed) یا جوشی (Brazed)
حداکثر فشار و دما
-
- فشار کاری: تا 16-20 بار (بسته به طراحی).
- دمای کاری: تا 180-200 درجه سانتی‌گراد (بسته به واشر یا جوش).
کاربردها
- صنایع غذایی 🍶 (پاستوریزاسیون شیر و آب‌میوه)
- صنایع دریایی 🚢 (خنک‌سازی با آب شور)
- سیستم‌های تهویه مطبوع (HVAC) 🏠
- نفت، گاز و پتروشیمی 🛢️
طراحی و تولید پلیت مبدل صفحه ای SIGMA25 SS316/0.5mm H:
پلیت مدل SIGMA25 با فناوری پرس سرد و طراحی چین‌دار تولید می‌شود که باعث افزایش سطح تبادل حرارت و کاهش افت فشار در سیستم می‌شود.
استفاده از استیل ضدزنگ SS316 تضمین‌کننده مقاومت در برابر خوردگی و طول عمر بالای این قطعه است.
ضخامت 0.5 میلی‌متر نیز تعادلی عالی بین استحکام و انتقال حرارت فراهم می‌کند.
قیمت و عوامل موثر بر خرید پلیت مبدل حرارتی SIGMA25 SS316/0.5mm H:
قیمت پلیتSIGMA25 SS316/0.5mm H به عوامل متعددی بستگی دارد:
-
-
- مواد اولیه: قیمت جهانی استیل ضدزنگ تأثیر مستقیم بر هزینه تولید دارد.
- برند تولیدکننده: برندهای معتبر معمولاً قیمت بالاتری دارند اما کیفیت تضمین‌شده‌ای ارائه می‌کنند.
- سفارشی‌سازی: طراحی ویژه یا ابعاد خاص ممکن است هزینه را افزایش دهد.
- تعداد خرید: خرید عمده معمولاً شامل تخفیف می‌شود.
-
برای دریافت قیمت دقیق و خرید، با متخصصین تیوان مبدل ویرا یا تولیدکنندگان داخلی مشورت کنید.
نکات مهم در خرید پلیت مبدل حرارتی:
1.انتخاب جنس مناسب: اطمینان حاصل کنید که SS316 برای محیط کاری شما مناسب باشد. برای محیط‌های اسیدی یا خاص، ممکن است نیاز به جنس‌های مقاوم‌تر مانند SS316 باشد.
2.تطابق ابعادی: پلیت باید کاملاً با مبدل حرارتی شما سازگار باشد.
3.گارانتی و خدمات پس از فروش: خرید از تامین‌کنندگان معتبر باعث اطمینان بیشتر می‌شود.
سوالات متداول درباره پلیت SIGMA114 SS316/0.5mm H:
بله، جنس SS316 مقاومت بسیار خوبی در برابر خوردگی دارد و برای محیط‌های مرطوب و صنعتی مناسب است.
این ضخامت تعادل بهینه‌ای بین استحکام مکانیکی و تبادل حرارت فراهم می‌کند.
مشخصات فنی مبدل خود را بررسی کرده و با تامین‌کننده در میان بگذارید تا پلیت مناسب انتخاب شود.
بله، برخی تولیدکنندگان امکان تولید پلیت با ابعاد و طرح‌های سفارشی را ارائه می‌دهند.
نتیجه‌گیری:
پلیت مبدل حرارتی SIGMA با استفاده از مواد با کیفیت بالا و فناوری پیشرفته تولید شده و ویژگی‌های زیر را ارائه می‌دهد:
1.جنس: استنلس استیل SS316، مقاوم در برابر خوردگی، مناسب برای محیط‌های شیمیایی و اربردهای حساس مانند صنایع غذایی، دارویی و دریایی.
2.ضخامت: 0.5 میلی‌متر، که تعادل مناسبی بین استحکام مکانیکی و انتقال حرارت بهینه فراهم می‌کند.
3.طراحی: ساختار موج‌دار (Corrugated) پلیت، جریان سیال را به‌صورت متلاطم هدایت کرده و راندمان انتقال حرارت را افزایش می‌دهد. این طراحی همچنین فشار افت را به حداقل می‌رساند.
4.کاربردها: مناسب برای سیستم‌های گرمایش و سرمایش هیدرونیک، خنک‌کننده‌های صنعتی، بازیابی حرارت، و فرآیندهای خنک‌سازی در صنایع مختلف.
ویژگی‌ها:
مقاومت بالا در برابر فشار و دما.
سازگاری با گسکت‌های متنوع (مانند NBR یا EPDM) برای آب‌بندی کامل.
قابلیت استفاده در مبدل‌های حرارتی برندهایی مانند Alfa Laval یا مدل‌های مشابه.
مزایا: طول عمر بالا، نگهداری آسان، و عملکرد قابل اعتماد در شرایط عملیاتی سخت.
این پلیت به‌گونه‌ای طراحی شده که امکان تعویض و ارتقاء آسان را فراهم کند و با استانداردهای بین‌المللی کیفیت (مانند ISO) مطابقت دارد.
برای اطلاعات دقیق‌تر در مورد ابعاد، تعداد پلیت‌ها، یا ظرفیت حرارتی، لطفاً مشخصات فنی مدل SIGMA25 را از تولیدکننده یا تأمین‌کننده استعلام کنید.
