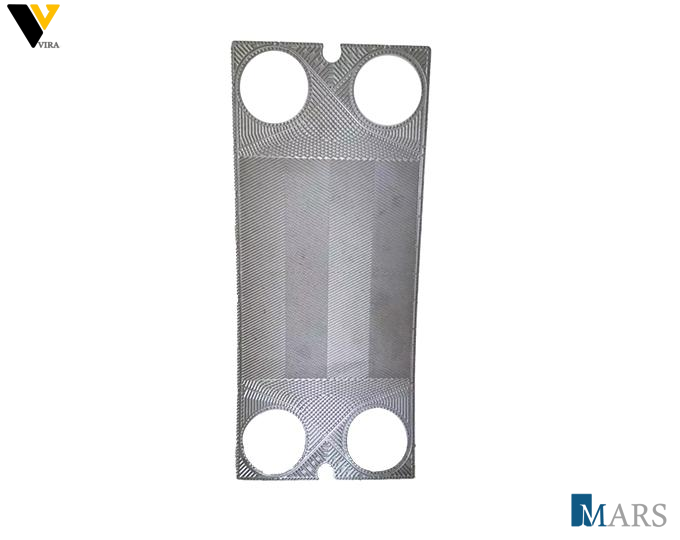

پلیت مبدل صفحه ای SIGMA156 SS316/0.5mm V
مشخصات محصول:
| - | مشخصات | اطلاعات |
|---|---|---|
| وزن | -- kg | |
| قطر سوراخ | φ340 | |
| ابعاد (میلی متر) | 2250*975(1835*560) | |
| الگو | V | |
| مواد پلیت | SS316 | |
| ضخامت صفحه | 0.5 | |
| تابع طراحی | Channel Plate |
توضیحات محصول:
پلیت مبدل حرارتی صفحه ای SIGMA156 از جنس استیل ضدزنگ 316 با ضخامت 0.5 میلیمتر، مناسب برای صنایع HVAC و صنعتی. راندمان بالا، کاربردهای متنوع و عمر طولانی.
معرفی پلیت مبدل حرارتی صفحه ای SIGMA156:

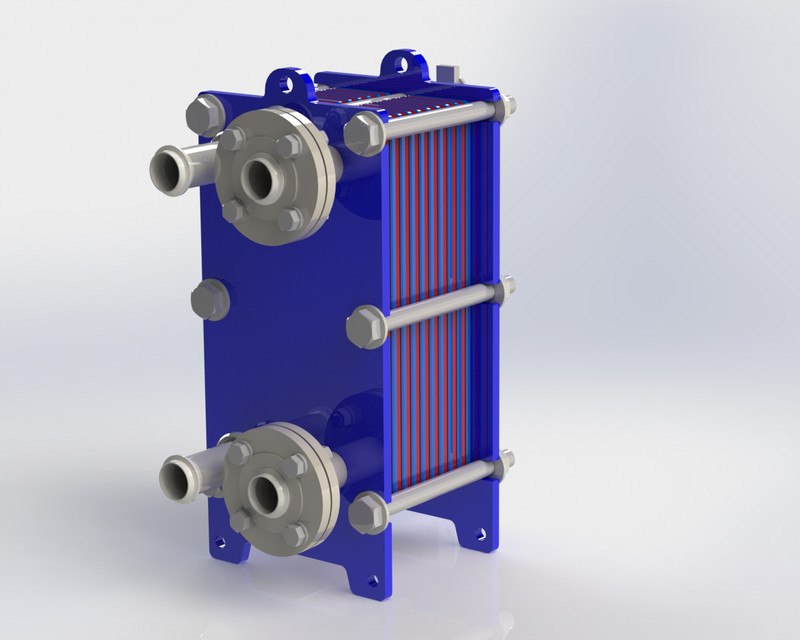

مبدل های حرارتی صفحه ای (Plate Heat Exchangers) یکی از کارآمدترین تجهیزات برای انتقال حرارت بین دو سیال هستند.
پلیت SIGMA156 SS316/0.5mm V بخشی از سری S7 شرکت Hofmann است که برای عملکرد بهینه در شرایط مختلف طراحی شده.
این پلیت با مواد باکیفیت و طراحی پیشرفته، گزینهای ایدهآل برای صنایع مختلف محسوب میشود. نوع V به معنای زاویه شیار بالا است که جریان توربولانسی بیشتری ایجاد کرده و راندمان را افزایش میدهد، در حالی که رسوبگیری را کاهش میدهد.
این محصول معمولاً در مبدلهای حرارتی واشردار (Gasketed) استفاده میشود و قابلیت جداسازی آسان برای نگهداری دارد. با رعایت استانداردهای CE و ISO، ایمنی و کیفیت آن تضمین شده است.
مشخصات فنی پلیت صفحه ای SIGMA156 SS316/0.5mm V:
پلیت SIGMA156 معمولاً در مبدلهای حرارتی واشردار یا جوشی استفاده میشود و مشخصات آن به شرح زیر است:
جنس پلیت: استیل ضدزنگ 316 (SS316)
- حاوی 2-3% مولیبدن برای مقاومت عالی در برابر خوردگی، بهویژه در محیطهای کلریدی (مانند آب دریا). 🧪
- استاندارد: AMS 5648 (SS316) و AMS 5653 (SS316L برای کربن کمتر).
ضخامت پلیت: 0.5 میلیمتر
- ضخامت نازک، انتقال حرارت را بهبود میبخشد، اما نیازمند طراحی دقیق برای تحمل فشار است.
طراحی پلیت: الگوی موجدار (Herringbone یا Chevron)
- جریان پرتلاطم ایجاد میکند که ضریب انتقال حرارت را افزایش میدهد. 🌊
نوع مبدل: واشردار (Gasketed) یا جوشی (Brazed)
حداکثر فشار و دما
-
- فشار کاری: تا 16-20 بار (بسته به طراحی).
- دمای کاری: تا 180-200 درجه سانتیگراد (بسته به واشر یا جوش).
کاربردها
- صنایع غذایی 🍶 (پاستوریزاسیون شیر و آبمیوه)
- صنایع دریایی 🚢 (خنکسازی با آب شور)
- سیستمهای تهویه مطبوع (HVAC) 🏠
- نفت، گاز و پتروشیمی 🛢️
ویژگیهای کلیدی پلیت SIGMA156 SS316/0.5mm V:
- راندمان حرارتی بالا: ضریب انتقال حرارت عالی به دلیل طراحی شیاردار و توربولانس ایجاد شده در نوع H.
- مقاومت در برابر خوردگی: جنس SS316 مناسب برای سیالات خورنده مانند آب دریا یا اسیدها.
- طراحی فشرده: صرفهجویی در فضا با ساختار جمعوجور و قابلیت گسترش تعداد صفحات.
- نگهداری آسان: صفحات قابل جداسازی، حداقل fouling (رسوبگیری) و عمر طولانی.
- انعطافپذیری عملیاتی: افت فشار کم، کنترل دمای حساس و مناسب برای فشارهای بالا.
- سازگاری محیطی: قابل استفاده با گسکتهای مختلف برای سیالات متنوع (آب، روغن، بخار).
این ویژگیها باعث میشوند S7A گزینهای اقتصادی و کارآمد برای سیستمهای مدرن باشد.
قیمت و عوامل موثر بر خرید پلیت مبدل حرارتی SIGMA156 SS316/0.5mm V:
قیمت پلیت SIGMA156 SS316/0.5mm V به عوامل متعددی بستگی دارد:
-
-
- مواد اولیه: قیمت جهانی استیل ضدزنگ تأثیر مستقیم بر هزینه تولید دارد.
- برند تولیدکننده: برندهای معتبر معمولاً قیمت بالاتری دارند اما کیفیت تضمینشدهای ارائه میکنند.
- سفارشیسازی: طراحی ویژه یا ابعاد خاص ممکن است هزینه را افزایش دهد.
- تعداد خرید: خرید عمده معمولاً شامل تخفیف میشود.
-
برای دریافت قیمت دقیق و خرید، با متخصصین تیوان مبدل ویرا یا تولیدکنندگان داخلی مشورت کنید.
نکات مهم در خرید پلیت مبدل حرارتی:
1.انتخاب جنس مناسب: اطمینان حاصل کنید که SS316 برای محیط کاری شما مناسب باشد. برای محیطهای اسیدی یا خاص، ممکن است نیاز به جنسهای مقاومتر مانند SS316 باشد.
2.تطابق ابعادی: پلیت باید کاملاً با مبدل حرارتی شما سازگار باشد.
3.گارانتی و خدمات پس از فروش: خرید از تامینکنندگان معتبر باعث اطمینان بیشتر میشود.
سوالات متداول:
یک صفحه فلزی شیاردار برای مبدل حرارتی صفحهای، ساخته شده از استیل 316 با ضخامت 0.5mm و نوع V برای عملکرد بالا.
نوع V زاویه شیار بالاتری دارد که توربولانس، راندمان و افت فشار بیشتری ایجاد میکند، در حالی که L برای جریان آرامتر مناسب است.
مشخصات فنی مبدل خود را بررسی کرده و با تامینکننده در میان بگذارید تا پلیت مناسب انتخاب شود.
بله، برخی تولیدکنندگان امکان تولید پلیت با ابعاد و طرحهای سفارشی را ارائه میدهند.
تا 130 درجه سانتیگراد و 16-25 بار، بسته به گسکت و پیکربندی.
